申请日2014.11.28
公开(公告)日2015.05.13
IPC分类号C25D21/22; C02F9/04
摘要
一种含镍电镀废水处理装置，包括镍处理装置及镍回收的装置，其特征是所述的镍处理装置包括依次连接的含镍电镀废水收集槽、提升泵、袋式过滤器和3个离子交换纤维交换柱;所述的镍回收装置包括依次连接的含镍浓缩液收集槽、提升泵、沉淀槽、气动隔膜泵、板框压滤机和真空干燥器。本实用新型提供的一种含镍电镀废水处理装置，能够将含镍电镀废水中的镍回收再利用。从而很好地减少了金属镍的流失，降低了含镍电镀废水的处理成本，在有效地降低环境污染的同时，提升了经济效益，具有良好的推广前景。
权利要求书

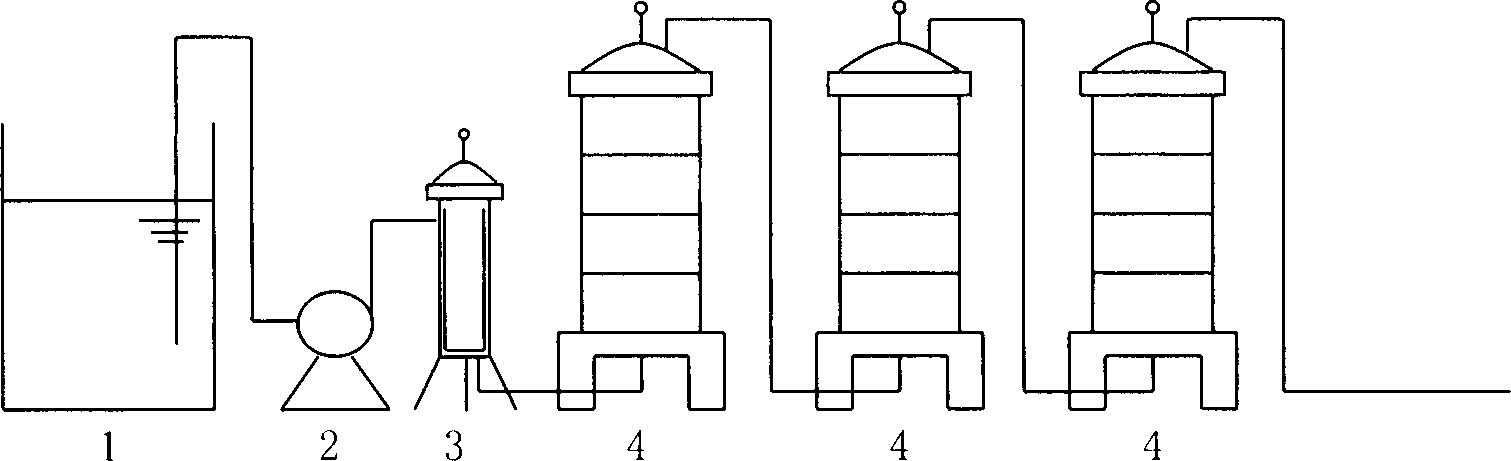

1.一种含镍电镀废水处理装置，包括镍处理装置及镍回收的装置，其特征是所述的镍处 理装置包括依次连接的含镍电镀废水收集槽(1)、提升泵(2)、袋式过滤器(3)和3 个离子交换纤维交换柱(4);所述的镍回收装置包括依次连接的含镍浓缩液收集槽(5)、 提升泵(6)、沉淀槽(7)、气动隔膜泵(8)、板框压滤机(9)和真空干燥器(10)。
2.如权利要求1所述的含镍电镀废水处理装置，其特征是所述的离子交换纤维交换柱(4) 采用多层结构，包括离子交换柱体(40)，离子交换柱体(40)设2～8层隔板(41)， 隔板(41)间填充离子交换纤维(42);所述离子交换纤维选用含磺酸基官能团或羧酸 基官能团，纤维基体采用聚丙烯纤维或聚丙烯腈纤维，经辐照接枝或化学接枝制成。
说明书
一种含镍电镀废水处理装置
所属技术领域
本实用新型属于工业废水处理及再回收利用技术领域，涉及一种电镀废水的处理装 置。
背景技术
金属镍是比较昂贵的有色金属，在电镀行业中被广泛的使用，相应地在镀镍行业中往 往有大量含镍废水流出，不仅对环境造成严重的污染，而且造成金属资源的大量浪费。在 电镀废水的处理工艺中，常使用化学沉淀法(专利号：201410265810.X)、RO膜浓缩法(专 利号：200920204407.0)、普通的离子交换法(专利号：201120354275.7)等对含镍电镀废 水进行处理和回收。但以上方法都存在一定的局限性，化学沉淀法占地面积大、难稳定达 标;RO膜浓缩法浓缩液纯度不高，普通的离子交换法交换速率较慢、再生不彻底;在含 镍电镀废水的处理和镍回收的效果上都不尽人意。
实用新型内容
为了解决现有技术存在的上述不足，本实用新型提出了一种含镍电镀废水的处理装 置。
一种含镍电镀废水处理装置，包括镍处理装置及镍回收的装置，其特征是所述的镍处 理装置包括依次连接的含镍电镀废水收集槽、提升泵、袋式过滤器和3个离子交换纤维交 换柱;所述的镍回收装置包括依次连接的含镍浓缩液收集槽、提升泵、沉淀槽、气动隔膜 泵、板框压滤机和真空干燥器。
所述的离子交换纤维交换柱采用多层结构，包括离子交换柱体，离子交换柱体内设6 层隔板，隔板间填充离子交换纤维;所述离子交换纤维选用含磺酸基官能团或羧酸基官能 团，纤维基体采用聚丙烯纤维或聚丙烯腈纤维，经辐照接枝或化学接枝制成。
本实用新型提供的一种含镍电镀废水处理装置，将电镀车间产生的含镍废水收集于专 用的含镍电镀废水收集槽;所述含镍废水收集槽中的含镍电镀废水通过提升泵入袋式过滤 器，滤除所述含镍电镀废水中的杂质;将所述去除杂质的含镍电镀废水通入离子交换纤维 系统，吸附处理所述的含镍电镀废水，交换吸附后的出水中镍的浓度低于0.1mg/L，达到 排放标准直接排放。本实用新型降低了含镍电镀废水的处理成本，在有效地降低环境污染 的同时，提升了经济效益，具有良好的推广前景。
