申请日2015.02.08
公开(公告)日2015.07.01
IPC分类号B01D35/00
摘要
本实用新型涉及一种污水处理用水渣分离装置，其包括支架、污泥料仓、第一塑料软管、不锈钢过滤头、塑料直管、第二塑料软管、不锈钢管、污水管以及自来水管;其中，所述污泥料仓安装于支架的顶部;所述第一塑料软管一端连接不锈钢过滤头，另一端连接塑料直管;所述不锈钢过滤头延伸入污泥料仓;所述塑料直管、第二塑料软管、不锈钢管和污水管依次连接;于所述不锈钢管上设有一排污阀;所述自来水管连接至不锈钢管上，其上设有一进水阀。本实用新型的污水处理用水渣分离装置结构简单，操作方便，其利用虹吸原理，将污水和污泥分离，从而有效保持料仓的容积，增加料仓使用时间，泥水分离后减少体积，节约运输和处置成本，且保护环境，减少二次污染。
权利要求书
1.一种污水处理用水渣分离装置，其特征在于：包括支架、污泥料仓、第一塑料软管、不锈钢过滤头、塑料直管、第二塑料软管、不锈钢管、污水管以及自来水管;其中，所述污泥料仓安装于支架的顶部;所述第一塑料软管一端连接不锈钢过滤头，另一端连接塑料直管;所述不锈钢过滤头延伸入污泥料仓;所述塑料直管、第二塑料软管、不锈钢管和污水管依次连接;于所述不锈钢管上设有一排污阀;所述自来水管连接至不锈钢管上，其上设有一进水阀。
2.如权利要求1所述的污水处理用水渣分离装置，其特征在于：所述排污阀设置在自来水管和不锈钢管连接处的下方。
3.如权利要求1所述的污水处理用水渣分离装置，其特征在于：所述污水管延伸入一污水收集井。
说明书
一种污水处理用水渣分离装置
技术领域
本实用新型涉及一种污水处理设备，具体涉及一种污水处理用水渣分离装置，属于污水处理设备技术领域。
背景技术
在污水处理过程中，污泥输送转移出污水处理厂时，一般都是用污泥料仓存储污泥，再经卡车运输出厂。污泥料仓适用于脱水污泥等高湿度粘稠物质的存储、配送和运输，具有连续作业，运输量可调等特性。
然而，现有技术的污泥料仓中通常含有大量的水分，造成容积大幅减少，且在运输过程中滴落的污水容易造成二次污染，并影响生产环境。
因此，为解决上述技术问题，确有必要提供一种新型的污水处理用水渣分离装置，以克服现有技术中的所述缺陷。
实用新型内容
为解决上述技术问题，本实用新型的目的在于提供一种结构简单，操作方便，水渣分离效果好的污水处理用水渣分离装置。

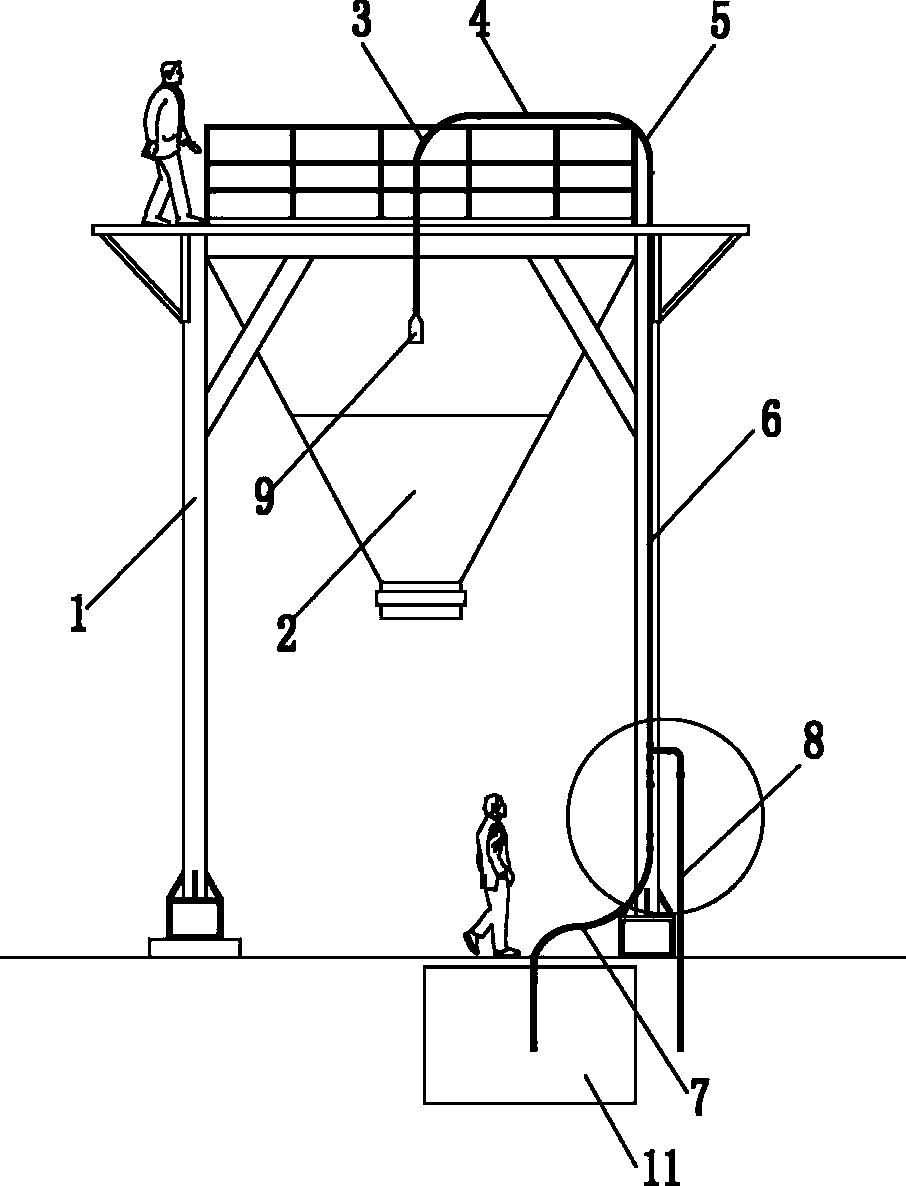

为实现上述目的，本实用新型采取的技术方案为：一种污水处理用水渣分离装置，其包括支架、污泥料仓、第一塑料软管、不锈钢过滤头、塑料直管、第二塑料软管、不锈钢管、污水管以及自来水管;其中，所述污泥料仓安装于支架的顶部;所述第一塑料软管一端连接不锈钢过滤头，另一端连接塑料直管;所述不锈钢过滤头延伸入污泥料仓;所述塑料直管、第二塑料软管、不锈钢管和污水管依次连接;于所述不锈钢管上设有一排污阀;所述自来水管连接至不锈钢管上，其上设有一进水阀。
本实用新型的污水处理用水渣分离装置进一步设置为：所述排污阀设置在自来水管和不锈钢管连接处的下方。
本实用新型的污水处理用水渣分离装置还设置为：所述污水管延伸入一污水收集井。
与现有技术相比，本实用新型具有如下有益效果：本实用新型的污水处理用水渣分离装置结构简单，操作方便，其利用虹吸原理，将污水和污泥分离，从而有效保持料仓的容积，增加料仓使用时间，泥水分离后减少体积，节约运输和处置成本，且保护环境，减少二次污染。
