申请日2015.02.08
公开(公告)日2015.11.04
IPC分类号C02F3/02
摘要
本实用新型涉及一种曝气生物滤池，尤其涉及一种高效工业废水处理曝气生物滤池。本实用新型要解决的技术问题是提供一种对轻质悬浮填料清洗干净，清洗操作简便，效率高的高效工业废水处理曝气生物滤池，包括有电机Ⅰ、气缸Ⅰ、电机Ⅱ、密封盖Ⅰ、反应箱Ⅰ、清洗槽、进水管、阀Ⅰ、阀Ⅱ、曝气管、反应池、反应箱Ⅱ、轻质悬浮填料、出水管、阀Ⅲ、密封盖Ⅱ、电机Ⅲ、气缸Ⅱ、转杆。本实用新型解决了现有曝气生物滤池存在的对轻质悬浮填料清洗不干净，清洗操作过程复杂，效率低的缺点，本实用新型达到了对轻质悬浮填料清洗干净，清洗操作简便，效率高的效果。
权利要求书

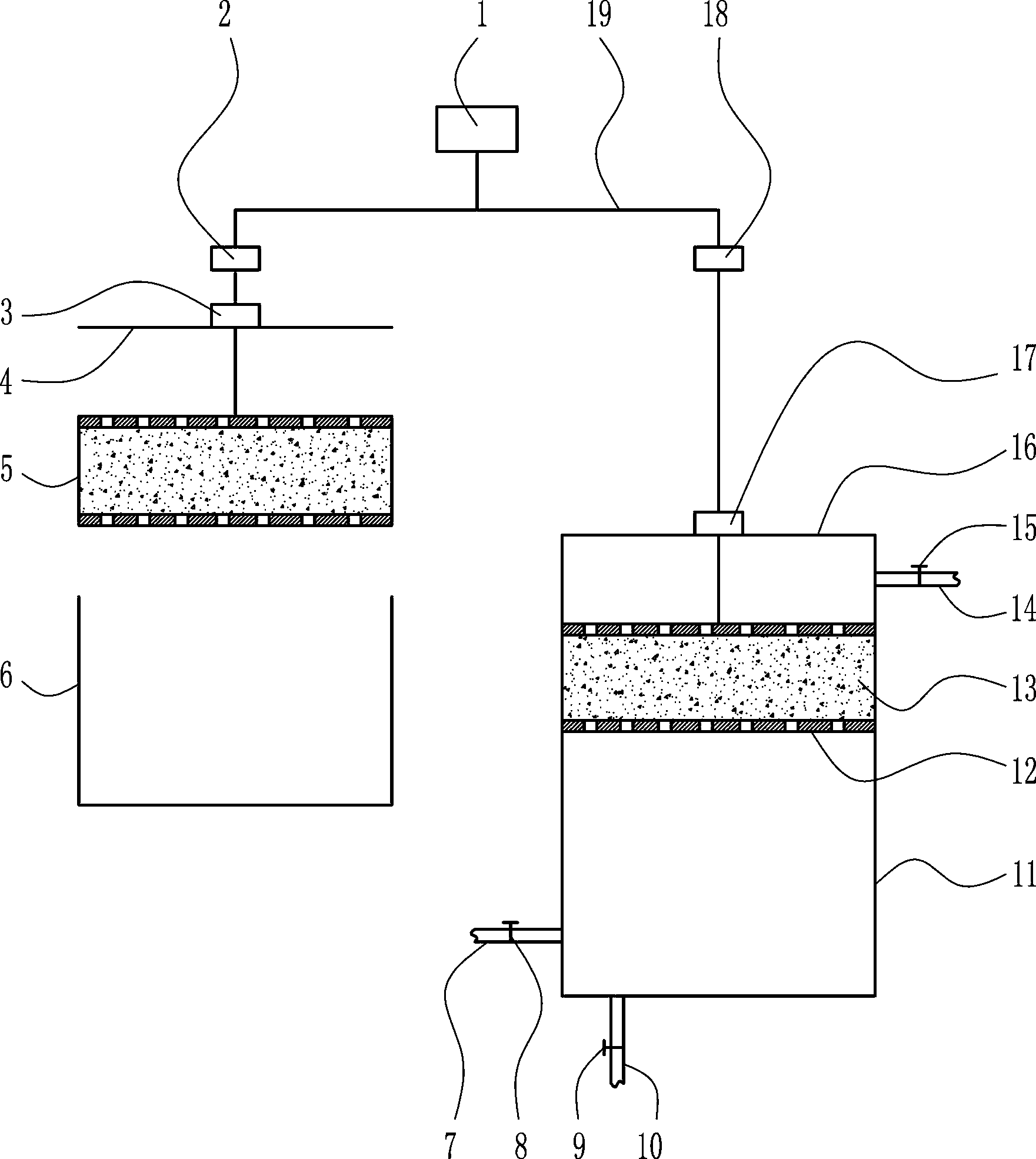

1.一种高效工业废水处理曝气生物滤池，其特征在于，包括有电机Ⅰ(1)、气缸Ⅰ(2)、电机Ⅱ(3)、密封盖Ⅰ(4)、反应箱Ⅰ(5)、清洗槽(6)、进水管(7)、阀Ⅰ(8)、阀Ⅱ(9)、曝气管(10)、反应池(11)、反应箱Ⅱ(12)、轻质悬浮填料(13)、出水管(14)、阀Ⅲ(15)、密封盖Ⅱ(16)、电机Ⅲ(17)、气缸Ⅱ(18)、转杆(19)，所述电机Ⅰ(1)下连接有所述转杆(19)，所述转杆(19)的一端下连接有所述气缸Ⅰ(2)，所述转杆(19)的另一端下连接有所述气缸Ⅱ(18)，所述气缸Ⅰ(2)下连接有所述电机Ⅱ(3)，所述电机Ⅱ(3)下连接有所述反应箱Ⅰ(5)，所述电机Ⅱ(3)与所述反应箱Ⅰ(5)之间设有所述密封盖Ⅰ(4)，所述反应箱Ⅰ(5)下设有所述清洗槽(6)，所述气缸Ⅱ(18)下连接有所述电机Ⅲ(17)，所述电机Ⅲ(17)下连接有所述反应箱Ⅱ(12)，所述电机Ⅲ(17)与所述反应箱Ⅱ(12)之间设有所述密封盖Ⅱ(16)，所述反应箱Ⅱ(12)下设有所述反应池(11)，所述反应池(11)的池底连接有所述曝气管(10)，所述曝气管(10)上设有所述阀Ⅱ(9)，所述反应池(11)一侧的下端连接有所述进水管(7)，所述进水管(7)上设有所述阀Ⅰ(8)，所述反应池(11)另一侧的上端连接有所述出水管(14)，所述出水管(14)上设有所述阀Ⅲ(15)，所述反应箱Ⅰ(5)、反应箱Ⅱ(12)的顶板和底板上都设有孔，所述反应箱Ⅰ(5)、反应箱Ⅱ(12)内都设有所述轻质悬浮填料(13)。
2.根据权利要求1所述的一种高效工业废水处理曝气生物滤池，其特征在于，所述电机Ⅰ(1)为步进电机。
说明书
一种高效工业废水处理曝气生物滤池
技术领域
本实用新型涉及一种曝气生物滤池，尤其涉及一种高效工业废水处理曝气生物滤池。
背景技术
曝气生物滤池简称BAF，是80年代末在欧美发展起来的一种新型生物膜法污水处理工艺，于90年代初得到较大发展，最大规模达几十万吨每天，该工艺具有去除SS、COD、BOD、硝化、脱氮、除磷、去除AOX有害物质的作用。曝气生物滤池集生物氧化和截留悬浮固体一体，节省了后续沉淀池(二沉池)，具有容积负荷大、水力负荷大，水力停留时间短，所需基建投资少，出水水质好，运行能耗低，运行费用少的特点。
曝气生物滤池在长时间的使用后，需要对曝气生物滤池内的轻质悬浮填料进行清洗，现有的清洗方法是在反应池内通入清水，对轻质悬浮填料进行清洗，这种方法存在对轻质悬浮填料清洗不干净，操作复杂，效率低的缺点。
实用新型内容
(1)要解决的技术问题
本实用新型为了克服现有曝气生物滤池存在的对轻质悬浮填料清洗不干净，清洗操作过程复杂，效率低的缺点，本实用新型要解决的技术问题是提供一种对轻质悬浮填料清洗干净，清洗操作简便，效率高的高效工业废水处理曝气生物滤池。
(2)技术方案
为了解决上述技术问题，本实用新型提供了这样一种高效工业废水处理曝气生物滤池，包括有电机Ⅰ、气缸Ⅰ、电机Ⅱ、密封盖Ⅰ、反应箱Ⅰ、清洗槽、进水管、阀Ⅰ、阀Ⅱ、曝气管、反应池、反应箱Ⅱ、轻质悬浮填料、出水管、阀Ⅲ、密封盖Ⅱ、电机Ⅲ、气缸Ⅱ、转杆，所述电机下连接有所述转杆，所述转杆的一端下连接有所述气缸Ⅰ，所述转杆的另一端下连接有所述气缸Ⅱ，所述气缸Ⅰ下连接有所述电机Ⅱ，所述电机Ⅱ下连接有所述反应箱Ⅰ，所述电机Ⅱ与所述反应箱Ⅰ之间设有所述密封盖Ⅰ，所述反应箱Ⅰ下设有所述清洗槽，所述气缸Ⅱ下连接有所述电机Ⅲ，所述电机Ⅲ下连接有所述反应箱Ⅱ，所述电机Ⅲ与所述反应箱Ⅱ之间设有所述密封盖Ⅱ，所述反应箱Ⅱ下设有所述反应池，所述反应池的池底连接有所述曝气管，所述曝气管上设有所述阀Ⅱ，所述反应池一侧的下端连接有所述进水管，所述进水管上设有所述阀Ⅰ，所述反应池另一侧的上端连接有所述出水管，所述出水管上设有所述阀Ⅲ，所述反应箱Ⅰ、反应箱Ⅱ的顶板和底板上都设有孔，所述反应箱Ⅰ、反应箱Ⅱ内都设有所述轻质悬浮填料。
优选地，所述电机Ⅰ为步进电机。
工作原理：打开进水管上的阀Ⅰ，同时打开出水管上的阀Ⅲ，废水进入反应池，电机Ⅲ控制反应箱Ⅱ旋转，从而增强了过滤效果，提高了过滤效率，通过反应箱Ⅱ过滤后的废水从出水管流出，过程中打开曝气管进行曝气。经过长时间的过滤后，反应箱内存在大量悬浮固体，需要对其进行清洗。气缸Ⅱ缩短从而将电机Ⅲ、密封盖Ⅱ、反应箱Ⅱ拉起，步进电机控制转杆旋转180度，然后气缸Ⅱ伸长，将反应箱Ⅱ送入清洗槽内进行清洗，气缸Ⅰ伸长将反应箱Ⅰ送入反应池中，密封盖Ⅰ盖在反应池上，电机Ⅱ控制反应箱Ⅰ旋转，继续对反应池中的废水进行过滤。这样对两个反应箱轮流清洗，节省了时间，从而提高了过滤效率。
所述电机Ⅰ为步进电机，可以每旋转180度停止一次，从而实现了对两个反应箱轮流清洗。
本实用新型实现了对反应箱进行旋转，从而增强了过滤效果，提高了过滤效率。
本实用新型在清洗槽中对反应箱内的轻质悬浮填料进行清洗，可以使清洗效果更好，清洗更干净。
本实用新型避免了在反应池中对反应箱进行清洗，可以一直对废水进行过滤，从而增加了总体过滤时间，提高了过滤效率。
(3)有益效果
本实用新型解决了现有曝气生物滤池存在的对轻质悬浮填料清洗不干净，清洗操作过程复杂，效率低的缺点，本实用新型达到了对轻质悬浮填料清洗干净，清洗操作简便，效率高的效果。
