申请日2014.11.28
公开(公告)日2015.03.11
IPC分类号B63B29/16; B63J4/00
摘要
本发明公开了一种散货船废水处理系统，包括机舱和甲板，机舱下部设有废水舱，甲板表面设有多个地漏，地漏通过排水管连接到废水舱，机舱的一侧设有货舱，货舱下部设有污水井，污水井通过吸口管与废水舱连接，废水舱连接有排舷外管和通岸接头，机舱设有第一抽水泵和第二抽水泵;本发明具有以下优点：大大降低散货船货物对河道的污染，提高河道周边居民饮水的安全，对整体环境产生良好效应，工作效率高，能耗低，经久耐用。
权利要求书

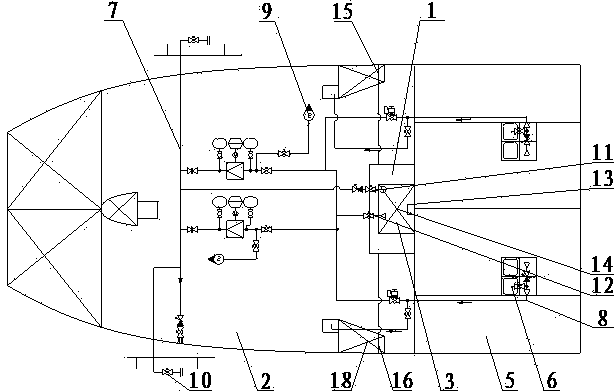

1.一种散货船废水处理系统，其特征在于：包括机舱(1)和甲板(2)，所述机舱(1)下部设有废水舱(3)，所述甲板(2)表面设有多个地漏(4)，所述地漏(4)通过排水管(7)连接到废水舱(3)，所述机舱(1)的一侧设有货舱(5)，所述货舱(5)下部设有污水井(6)，所述污水井(6)通过吸口管(8)与废水舱(3)连接，所述废水舱(3)连接有排舷外管(9)和通岸接头(10)，所述机舱(1)设有第一抽水泵(11)和第二抽水泵(12)。
2.根据权利要求1所述的一种散货船废水处理系统，其特征在于：所述废水舱(3)内设有净水器(13)和过滤网(14)，所述过滤网(14)一侧设有污水管(15)、另一侧设有沉淀物排放管(16)。
3.根据权利要求1所述的一种散货船废水处理系统，其特征在于：所述地漏(4)分布在甲板两侧，所述地漏(4)设有涨塞(17)。
4.根据权利要求1所述的一种散货船废水处理系统，其特征在于：所述甲板(1)两侧设有海水箱(18)。
说明书
一种散货船废水处理系统
技术领域
本发明涉及一种散货船废水处理系统。
背景技术
散货船是散装货船简称，是专门用来运输不加包扎的货物，如煤炭、矿石、木材、牲畜、谷物等。散装运输谷物、煤、矿砂、盐、水泥等大宗干散货物的船舶，都可以称为干散货船，或简称散货船。
随着人民生活水平日益提高，环境保护也越来越受到重视。近年来, 随着航运业的发展, 船舶生活污水对环境的污染加剧，船舶这一流动源的环境污染问题, 特别是对敏感区域(如水源地、自然保护区等)的水环境质量影响, 正逐步受到人们的重视。根据统计，目前我国约有从事水上商业性运输服务的船员约有150万人(其中内河船员100万，海船船员50万)、从事渔业捕捞作业的渔民约有550万人，这700万的船员参考城市居民生活用水量每人每月3-5吨、每年按10个工作月度来计算。则每年向海洋、江河水域排放2.1亿吨-3.5亿吨生活污水，这相当于21㎡×10m深的容器或35平方公里×10米深的容器的储水量，约相当于25-42个杭州西湖水的储存水量(约850万吨)，或约相当于太湖储存水量(约51.5亿吨)的15分之一-24分之一的储水量。可见，船舶每年向海洋、江河水域排放的生活污水是巨大的数量。目前国内大部分港口都建有处理船舶生活废水的设施，但是有的却不经过处理直接排放或未达标排放，有些港口甚至根本就没有处理船舶生活污水的处理设施，废水直接排入周边河流，给周边环境造成了严重影响。因而要实现船舶行业的可持续发展，必须全面解决船舶的生活污水污染问题。
现在常用的散货轮在靠岸吊运货物时散落在甲板上的煤渣，硫磺等货物在清理时直接用消防水冲到甲板漏水口直接排舷外，在货物清理完成之后清洗货舱时的废水也是直接通过舱底水泵直接拍舷外，这样的方式直接造成废水污染了河道，如果装运的是危险货物，这样直接排舷外的方式可能造成更大的污染，如果是内河道将会造成居民饮用水的危险。
船舶生活污水未经处理任意排入水环境，会发生一系列生化作用。水环境的自然净化过程是细菌及其他微生物利用水中的溶解氧将有机物分解为无机物和二氧化碳的过程。水藻吸收二氧化碳，通过光合作用使自身生长，同时放出氧气。这种自然净化过程虽然进行得非常缓慢，但该过程仍然是一种平衡过程，而维持该平衡的决定因素是溶解氧的含量。如果大量的生活污水排入水环境，就会造成水中溶解氧的含量降低，破坏了水环境的自然净化过程和生态平衡，改变了水环境的生态特征，造成水环境中的鱼类等动物的死亡或迁移。船舶生活污水中的营养盐进入水环境后，当其含量达到0.01毫克/升时，便可使藻类过度地生长和繁殖，出现富营养化，使水中溶解氧的含量降低，产生厌氧条件，使海洋动、植物群中的好气性群体(如鱼类)被低级的厌氧群体(软虫类)所取代。水环境自然净化过程的破坏再加之生活污水中悬浮固体的存在，将对海滨浴场和渔场的资源产生较严重的影响。
对人体健康的影响。每1毫升未经处理的粪便污水中含有大约几百万个细菌，其中多数是致病细菌，可传染多种肠道传染病。粪便污水如果不经过充分处理以杀死病细菌的话，它就会污染水源，并传播这类疾病，这便会对人类的健康产生威胁。
船舶生活污水主要污染成分：(1)使水生物和人感染的大量细菌、寄生虫甚至病毒。这些细菌能引起伤寒、副伤寒、疟疾、痢疾、胃肠炎、霍乱等肠道传染病及寄生虫病。(2)在水中对于氧气有很高生化需要的、溶解于水的有机成分和悬浮成分。(3)本身生化衰变时要消耗氧气的、沉淀于海底的固体颗粒(有机的和无机的)。(4)对于海滨休息环境有严重影响的、呈单个小碎块或悬胶体的、浮在水面的浮游微粒(有机的和无机的)。(5)使吸收这些物质的水饱和并可能富营养化的、高浓度的营养物质(主要是磷化合物和氮化合物)。
船舶生活污水的性质指标。人们通常将来自于船舶卫生间、医务室、装载活动物处所的废水和废物称为“黑水”;而将来自厨房、洗衣房以及盥洗室等处的废水和废物称为“灰水”。船舶生活污水不仅含有有机物和矿物质，而且还含有大量的细菌、寄生虫，有时还含有危害人体及水生物的病毒。船舶生活污水性质指标可分为物理性质指标、化学性质指标和生物学性质指标。
发明内容
本发明的目的，在于克服上述局限，从而提供一种大大降低散货船货物对河道的污染，提高河道周边居民饮水的安全，对整体环境产生良好效应，工作效率高，能耗低，经久耐用的散货船废水处理系统。
本发明的目的通过以下技术方案来实现：一种散货船废水处理系统，包括机舱和甲板，所述机舱下部设有废水舱，所述甲板表面设有多个地漏，所述地漏通过排水管连接到废水舱，所述机舱的一侧设有货舱，所述货舱下部设有污水井，所述污水井通过吸口管与废水舱连接，所述废水舱连接有排舷外管和通岸接头，所述机舱设有第一抽水泵和第二抽水泵。
优选的是，废水舱内设有净水器和过滤网，所述过滤网一侧设有污水管、另一侧设有沉淀物排放管。
优选的是，地漏分布在甲板两侧，所述地漏设有涨塞。
优选的是，甲板两侧设有海水箱。
综上所述，本发明的一种散货船废水处理系统具有以下优点：大大降低散货船货物对河道的污染，提高河道周边居民饮水的安全，对整体环境产生良好效应，工作效率高，能耗低，经久耐用。
