申请日2014.12.26
公开(公告)日2015.08.26
IPC分类号C02F3/12
摘要
本实用新型CMBR污水处理系统，包括一池体，池体内靠近两侧设有第一隔墙和第二隔墙，两隔墙之间设有钢网围城的腔体，腔体内设有复合生物载体，腔体侧壁上设有复数个曝气管，曝气管并联后再通过一总管连接一风机，第一隔墙与池体一端侧壁之间隔开为沉淀池，沉淀池侧壁上设有进水管和排泥管，第一隔墙上设有进水管，第二隔墙开有出水缺口，并在第二隔墙与池体另一端侧壁之间设有生物隔膜，池体另一端侧壁上设有出水管。污水经过沉淀池沉淀后污泥被沿排泥管排出，进入第一隔墙，并经过腔体内生物载体净化处理，再沿出水缺管排出，经过生物滤膜彻底过滤，再将处理过的洁净水沿出水管排出，整个系统设计布局合理，与CMBR反应技术相适配，对污水处理效果好。

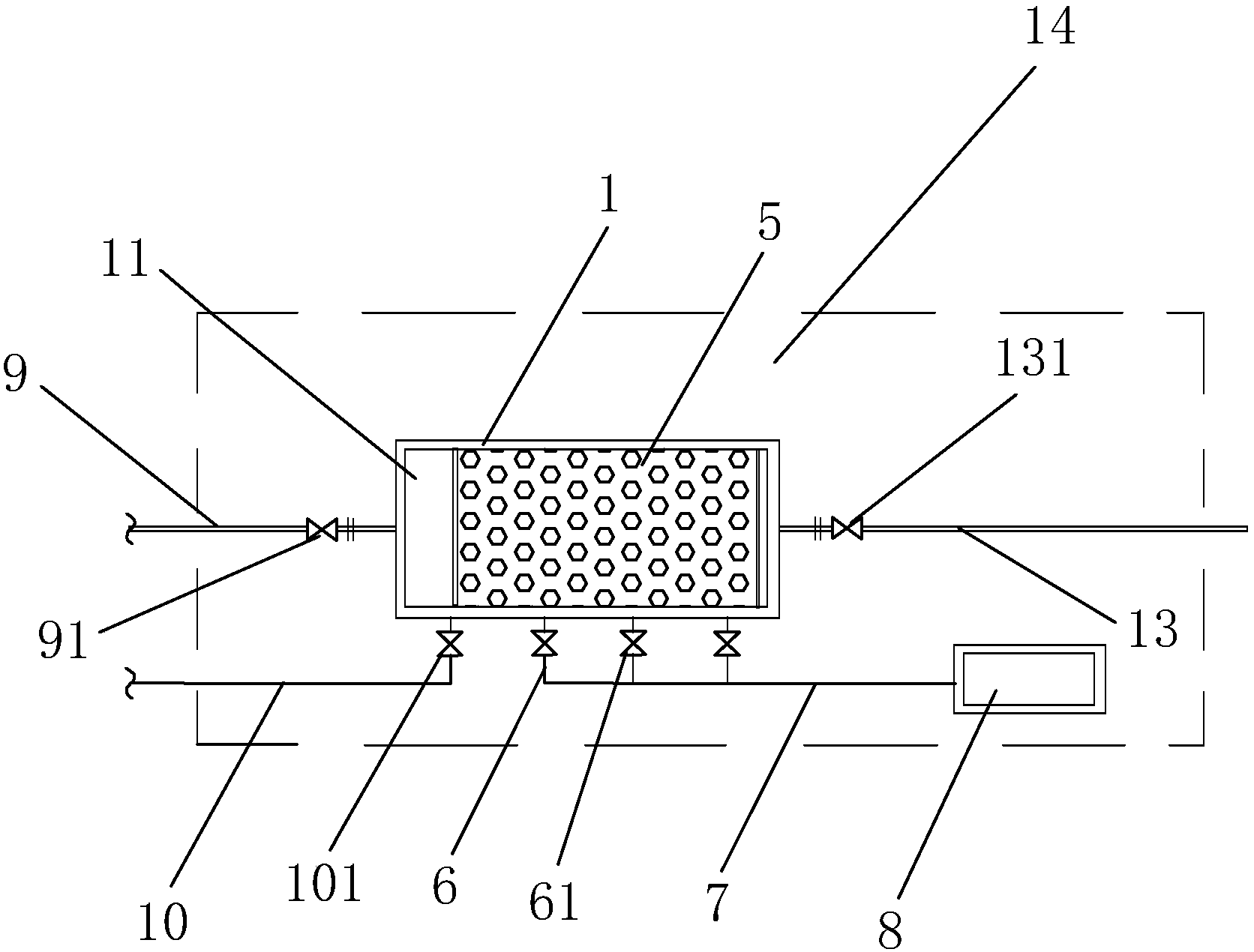

摘要附图
权利要求书
1.一种CMBR污水处理系统，其特征在于，包括一长方体状池体，所述池体内部靠近两侧分别设有第一隔墙和第二隔墙，所述第一隔墙与所述第二隔墙之间设有不锈钢网围城的腔体，所述腔体内填充有复合生物载体，且在腔体侧壁上设有复数个曝气管，所述曝气管并联后再通过一总管连接一风机，所述第一隔墙与所述池体一端侧壁之间隔开为沉淀池，所述沉淀池侧壁上设有进水管和排泥管，所述第一隔墙上设有进水管，所述第二隔墙开有出水缺口，并在所述第二隔墙与所述池体另一端侧壁之间设有生物隔膜，所述池体的另一端侧壁上设有出水管。
2.根据权利要求1所述的一种CMBR污水处理系统，其特征在于，所述进水管设于靠经所述沉淀池侧池体一端的侧壁上。
3.根据权利要求2所述的一种CMBR污水处理系统，其特征在于，所述排泥管和所述复数个曝气管设于所述池体同一侧的侧壁上。
4.根据权利要求3所述的一种CMBR污水处理系统，其特征在于，所述曝气管为3个，并均布于所述腔体外侧的池体侧壁上，且所述曝气管上均设有曝气阀。
5.根据权利要求4所述的一种CMBR污水处理系统，其特征在于，所述池体高于地面50mm。
6.根据权利要求1-4任一项所述的一种CMBR污水处理系统，其特征在于，所述进水管上设有进水阀，所述排泥管上设有排泥阀，所述出水管上设有出水阀。
说明书
一种CMBR污水处理系统
技术领域
本实用新型涉及污水处理设施领域，具体涉及一种CMBR污水处理系统。
背景技术
CMBR是自清洗浓缩膜生物反应技术的简称，是一种CMBR污水处理系统膜分离技术和循环载体生物膜法(生化技术)、低频超声波在线清洗技术和高频超声波超临界氧化自由基空化降解技术完美结合在一起的污水高效处理技术，可广泛应用于生活、工业废水的处理。
现今的污水处理一般都是在反应池中实现的，但由于CMBR处理技术的特殊性，如果采用传统的处理池来实现CMBR反应技术，就会影响处理效果，甚至是难以完全实现CMBR反应技术。
因此，如何设计一种处理效果好的CMBR污水处理系统，是本行业有关人员亟待解决的技术问题。
实用新型内容
为解决上述技术问题，我们提出了一种CMBR污水处理系统，其整个系统设计布局合理，与CMBR反应技术相适配，对污水处理效果好。
为达到上述目的，本实用新型的技术方案如下：
一种CMBR污水处理系统，包括一长方体状池体，所述池体内部靠近两侧分别设有第一隔墙和第二隔墙，所述第一隔墙与所述第二隔墙之间设有不锈钢网围城的腔体，所述腔体内填充有复合生物载体，且在腔体侧壁上设有复数个曝气管，所述曝气管并联后再通过一总管连接一风机，所述第一隔墙与所述池体一端侧壁之间隔开为沉淀池，所述沉淀池侧壁上设有进水管和排泥管，所述第一隔墙上设有进水管，所述第二隔墙开有出水缺口，并在所述第二隔墙与所述池体另一 端侧壁之间设有生物隔膜，所述池体的另一端侧壁上设有出水管。
优选的，所述进水管设于靠经所述沉淀池侧池体一端的侧壁上。
优选的，所述排泥管和所述复数个曝气管设于所述池体同一侧的侧壁上。
优选的，所述曝气管为3个，并均布于所述腔体外侧的池体侧壁上，且所述曝气管上均设有曝气阀。
优选的，所述池体高于地面50mm。
优选的，所述进水管上设有进水阀，所述排泥管上设有排泥阀，所述出水管上设有出水阀。
通过上述技术方案，本实用新型通过在长方体状池体内部靠近两侧分别设有第一隔墙和第二隔墙，所述第一隔墙与所述第二隔墙之间设有不锈钢网围城的腔体，所述腔体内填充有复合生物载体，且在腔体侧壁上设有复数个曝气管，所述曝气管并联后再通过一总管连接一风机，所述第一隔墙与所述池体一端侧壁之间隔开为沉淀池，所述沉淀池侧壁上设有进水管和排泥管，所述第一隔墙上设有进水管，所述第二隔墙开有出水缺口，并在所述第二隔墙与所述池体另一端侧壁之间设有生物隔膜，所述池体的另一端侧壁上设有出水管，污水经过沉淀池的沉淀后污泥被沿排泥管排出，然后进入第一隔墙，并经过腔体内生物载体的净化处理，再沿出水缺管排出，再经过生物滤膜的彻底过滤，最后将处理过的洁净水沿出水管排出，其整个系统设计布局合理，与CMBR反应技术相适配，对污水处理效果好，达到了设计新颖、结构布局合理、且应用效果好的目的。
