申请日2014.12.26
公开(公告)日2015.07.22
IPC分类号C02F3/00
摘要
本实用新型公开了荷兰风车式生物膜污水处理装置，包括立于水中的污水处理装置本体，污水处理装置本体形状类似荷兰风车形状，污水处理装置本体上端通过转动轴安装有圆盘，圆盘能够转动，污水处理装置本体下端立于水中，圆盘中心固定有风片轴的一端，风片轴的另一端安装有风片，风片外部附有轻质多孔性载体，轻质多孔性载体上生长有生物膜。本实用新型的有益效果是污水处理不用消耗能源，且装置美观，能与环境融于一体。

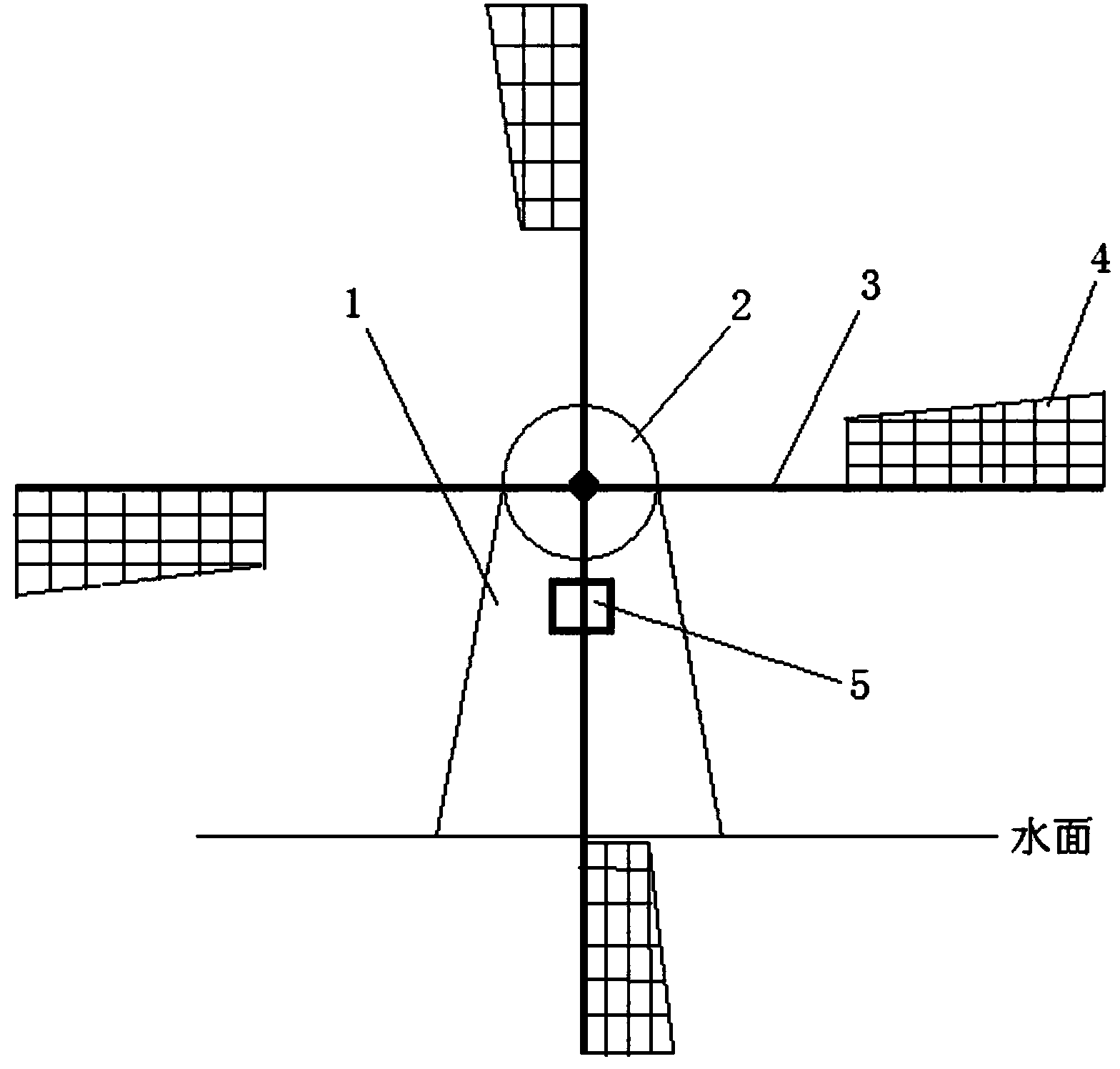

摘要附图
权利要求书
1.荷兰风车式生物膜污水处理装置，其特征在于：包括立于水中 的污水处理装置本体(1)，污水处理装置本体(1)形状类似荷兰风 车形状，污水处理装置本体(1)上端通过转动轴安装有圆盘(2)， 圆盘(2)能够转动，污水处理装置本体(1)下端立于水中，圆盘(2) 中心固定有风片轴(3)的一端，风片轴(3)的另一端安装有风片(4)， 风片(4)外部附有轻质多孔性载体，轻质多孔性载体上生长有生物 膜。
2.按照权利要求1所述荷兰风车式生物膜污水处理装置，其特征 在于：所述风片轴(3)为四根。
3.按照权利要求1所述荷兰风车式生物膜污水处理装置，其特征 在于：所述污水处理装置本体(1)上还设有窗户(5)，不仅美观， 而且便于工作人员进入污水处理装置本体(1)内对转动轴进行维护。
4.按照权利要求1所述荷兰风车式生物膜污水处理装置，其特征 在于：所述污水处理装置本体(1)和所述风片(4)上涂有各种色彩， 并绘有各种图案。
说明书
荷兰风车式生物膜污水处理装置
技术领域
本实用新型属于污水处理技术领域，涉及荷兰风车式生物膜污水 处理装置。
背景技术
现有的污水处理装置，一般是大型机器，立于水中进行处理，在 风景区等地方，大型处理污水的设备与环境不协调，破坏了风景，并 且采用电力等方式处理，对环境也造成了一定影响，并且消耗能源。
实用新型内容
本实用新型的目的在于提供荷兰风车式生物膜污水处理装置，解 决了现有的大型污水处理设备消耗能源、影响了水域环境的问题。
本实用新型所采用的技术方案是包括立于水中的污水处理装置 本体，污水处理装置本体形状类似荷兰风车形状，污水处理装置本体 上端通过转动轴安装有圆盘，圆盘能够转动，污水处理装置本体下端 立于水中，圆盘中心固定有风片轴的一端，风片轴的另一端安装有风 片，风片外部附有轻质多孔性载体，轻质多孔性载体上生长有生物膜。
进一步，所述风片轴为四根。
进一步，所述污水处理装置本体上还设有窗户，不仅美观，而且 便于工作人员进入污水处理装置本体内对转动轴等部件进行维护。
进一步，所述污水处理装置本体和所述风片上涂有各种色彩，并 绘有各种图案。
本实用新型的有益效果是污水处理不用消耗能源，且装置美观， 能与环境融于一体。
