申请日2014.12.26
公开(公告)日2015.07.08
IPC分类号C02F3/02
摘要
本实用新型涉及一种生化池系统，尤其涉及一种用于污水处理的高效生化池系统，用于污水处理。包括生化处理池和生化排放池，所述的生化处理池与搅拌处理池相连通，所述的生化排放池与搅拌处理池Ⅰ相连通。用于污水处理的高效生化池系统结构紧凑，处理效率出色，能耗消耗相对较低。

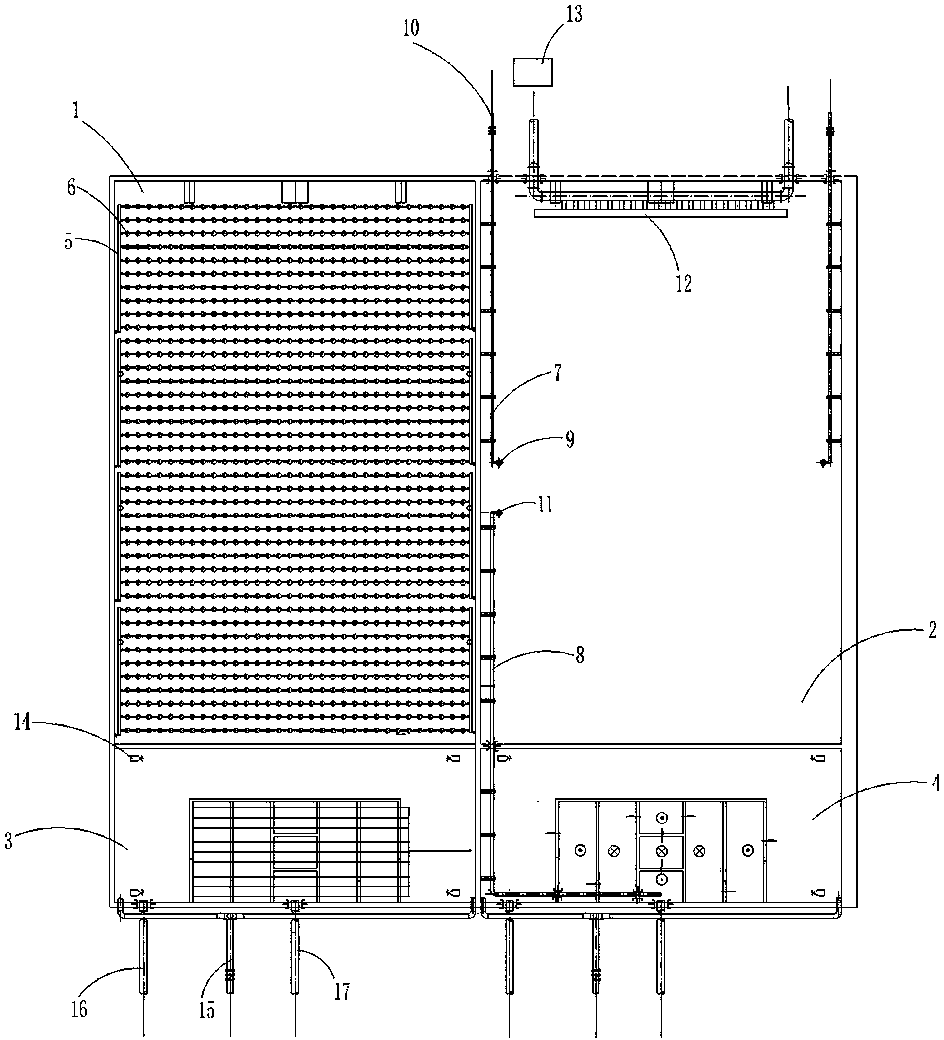

摘要附图
权利要求书
1.一种用于污水处理的高效生化池系统，其特征在于：包括生化处理池(1)和生化排放池(2)，所述的生化处理池(1)与搅拌处理池(3)相连通，所述的生化排放池(2)与搅拌处理池Ⅰ(4)相连通，所述的生化处理池(1)的内壁间设有均匀分布的冷凝水管组(5)，冷凝水管组(5)间设有均匀分布的微孔曝气器(6)，所述的生化排放池(2)中设有与生化处理池(1)相连通的剩余污泥管(7)和污泥回流管(8)，所述的剩余污泥管(7)的一端设在生化排放池(2)中并与剩余污泥泵(9)相连通，所述的剩余污泥管(7)的另一端向生化排放池(2)外延伸并与剩余污泥管道(10)相连通，所述的污泥回流管(8)一端设在生化排放池(2)中并与污泥回流泵(11)相连通，所述的污泥回流管(8)的另一端延伸至搅拌处理池Ⅰ(4)中，所述的生化排放池(2)中设有滗水器(12)，所述的滗水器(12)分别与排水池(13)和剩余污泥管道(10)相连通，所述的搅拌处理池(3)和搅拌处理池Ⅰ(4)中设有分别设有搅拌器(14)，所述的搅拌处理池(3)和搅拌处理池Ⅰ(4)分别与空气管(15)、放空管(16)、进水管(17)相连通，所述的微孔曝气器(6)中设有正常工作传感器。
2.根据权利要求1所述的用于污水处理的高效生化池系统，其特征在于：所述的生化处理池(1)中设有4组冷凝水管组(5)。
说明书
用于污水处理的高效生化池系统
技术领域
本实用新型涉及一种生化池系统，尤其涉及一种用于污水处理的高效生化池系统，用于污水处理。
背景技术
现有技术中的生化池，污水处理能力相对较弱，效率低下，无法满足需求，同时能源消耗严重。
发明内容
本实用新型主要是解决现有技术中存在的不足，提供一种结构紧凑度高，进一步提升污水处理能力的用于污水处理的高效生化池系统。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
一种用于污水处理的高效生化池系统，包括生化处理池和生化排放池，所述的生化处理池与搅拌处理池相连通，所述的生化排放池与搅拌处理池Ⅰ相连通，所述的生化处理池的内壁间设有均匀分布的冷凝水管组，冷凝水管组间设有均匀分布的微孔曝气器，所述的生化排放池中设有与生化处理池相连通的剩余污泥管和污泥回流管，所述的剩余污泥管的一端设在生化排放池中并与剩余污泥泵相连通，所述的剩余污泥管的另一端向生化排放池外延伸并与剩余污泥管道相连通，所述的污泥回流管一端设在生化排放池中并与污泥回流泵相连通，所述的污泥回流管的另一端延伸至搅拌处理池Ⅰ中，所述的生化排放池中设有滗水器，所述的滗水器分别与排水池和剩余污泥管道相连通，所述的搅拌处理池和搅拌处理池Ⅰ中设有分别设有搅拌器，所述的搅拌处理池和搅拌处理池Ⅰ分别与空气管、放空管、进水管相连通，所述的微孔曝气器中设有正常工作传感器。
作为优选，所述的生化处理池中设有4组冷凝水管组。
此结构布局合理，同时使用效率出色。特别是在孔曝气器中设有正常工作传感器，可通过控制器了解到众多孔曝气器的工作状态，及时的维修和更换，保障生化池的工作效率。
因此，本实用新型的用于污水处理的高效生化池系统，结构紧凑，处理效率出色，能耗消耗相对较低。
