申请日2014.12.26
公开(公告)日2015.06.10
IPC分类号C02F1/32; C02F1/04
摘要
本实用新型公开了一种热泵污水处理装置，提供一种采用纯物理蒸发冷凝方法进行污水处理的装置。壳体内设置有污水箱和气体流动通道，污水箱上的气体出口与气体流动通道连通的气体入口连接，污水箱的气体入口与气体流动通道的气体出口连通，风机、回热器、蒸发器、第三冷凝器安装于气体流动通道内，污水箱上的污水出口与喷淋水泵的入口连接，水泵出口与第一冷凝器的污水入口连接，第一冷凝器的污水出口与喷淋装置的进口连接;喷淋装置产生的蒸汽进入气体流动通道内，依次流过风机、回热器、蒸发器、回热器、第三冷凝器进入污水箱内，蒸发器的下端安装有净水收集装置。该装置采用纯物理方法进行污水处理，降低了水处理设备维护的成本。

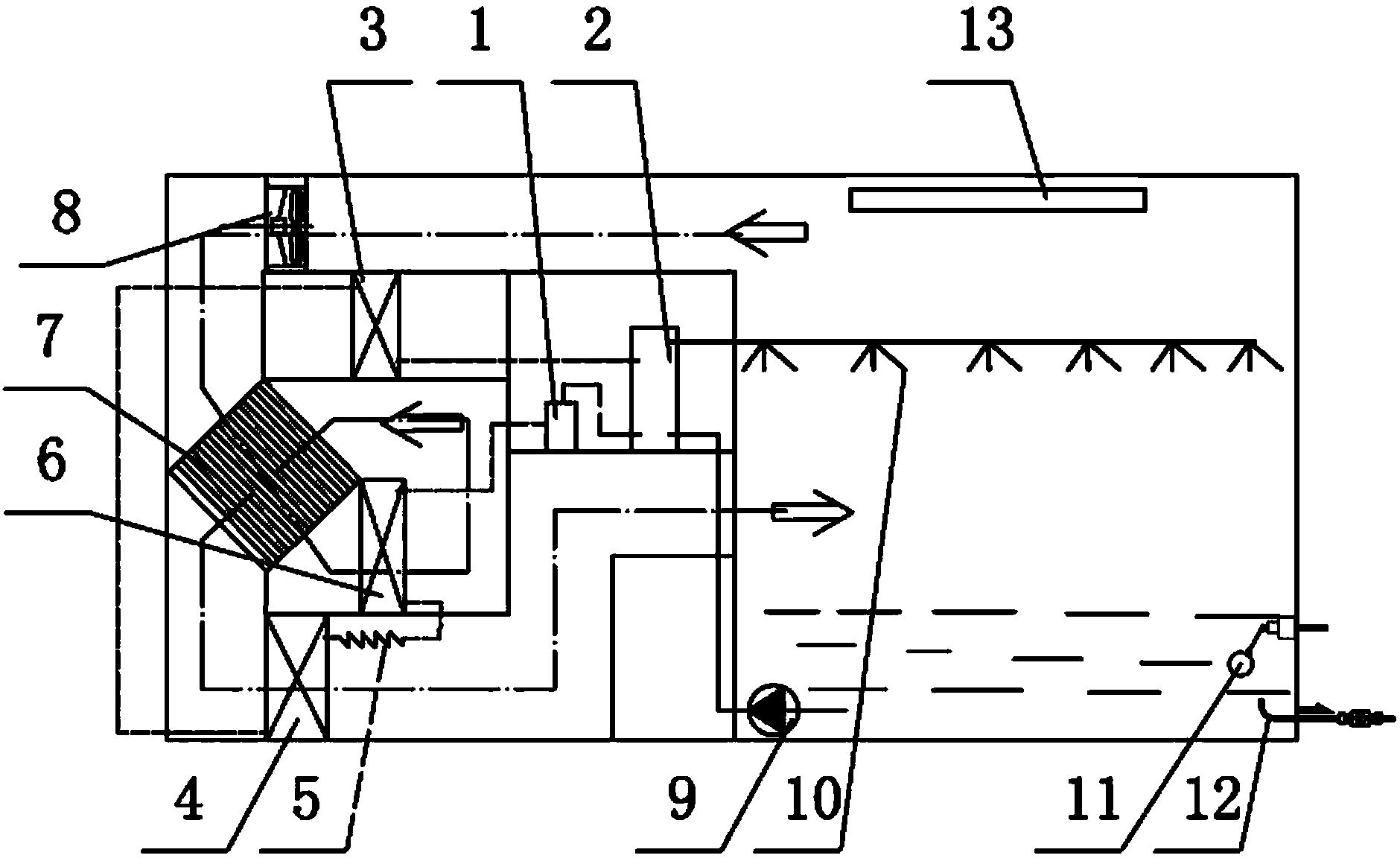

摘要附图
权利要求书
1.一种热泵污水处理装置，其特征在于，包括壳体、喷淋装置、风机、回 热器、水泵以及由压缩机、第一冷凝器、第二冷凝器、第三冷凝器、节流阀、 蒸发器依次连接组成的热泵系统，所述壳体内设置有污水箱和气体流动通道， 所述污水箱上设置有气体出口和气体入口，所述污水箱上的气体出口与所述气 体流动通道连通的气体入口连接，所述污水箱的气体入口与所述气体流动通道 的气体出口连通，所述风机、回热器、蒸发器、第三冷凝器安装于所述气体流 动通道内，所述喷淋装置安装于所述污水箱上部;所述污水箱上的污水出口与 所述喷淋水泵的入口连接，所述水泵出口与所述第一冷凝器的污水入口连接， 所述第一冷凝器的污水出口与所述喷淋装置的进口连接;所述喷淋装置产生的 蒸汽进入所述气体流动通道内，依次流过所述风机、所述回热器、所述蒸发器、 所述回热器、所述第三冷凝器进入所述污水箱内;所述风机用于所述喷淋装置 产生的蒸汽的强制循环，所述第一冷凝器用于加热污水，所述第二冷凝器用于 降低所述热泵系统的排气温度和排气压力，所述第三冷凝器用于冷却制冷工质; 所述蒸发器的下端安装有净水收集装置，所述净水收集装置上设置有净水排放 口。
2.根据权利要求1所述的热泵污水处理装置，其特征在于，所述污水箱顶 部安装有紫外线消毒装置。
3.根据权利要求1所述的热泵污水处理装置，其特征在于，所述污水箱内 安装有液位控制装置。
4.根据权利要求3所述的热泵污水处理装置，其特征在于，所述液位检测 装置为浮球开关。
5.根据权利要求1所述的热泵污水处理装置，其特征在于，所述污水箱底 部设置有排污阀。
说明书
一种热泵污水处理装置
技术领域
本实用新型涉及水处理技术领域，特别是涉及一种热泵污水处理装置。
背景技术
水的直接排放已经成为我国工业生产中的一个重要损失，如电镀废水等。 随着水资源的紧缺，如何重复使用这些污水已成为减少生产成本、节约水资源 的一个重要途径。
目前，大多数污水处理装置都是以膜处理办法为主。由于水处理过程中， 污染物会造成膜丝的通量下降，因此，膜组件需要定期清洗，同时，由于膜丝 使用寿命的限制，需要定期更换膜组件，系统维护成本高。
实用新型内容
本实用新型的目的是针对现有技术中存在的技术缺陷，而提供一种采用纯 物理蒸发冷凝方法进行污水处理，降低水处理设备的维护成本的热泵污水处理 装置。
为实现本实用新型的目的所采用的技术方案是：
一种热泵污水处理装置，包括壳体、喷淋装置、风机、回热器、水泵以及 由压缩机、第一冷凝器、第二冷凝器、第三冷凝器、节流阀、蒸发器依次连接 组成的热泵系统，所述壳体内设置有污水箱和气体流动通道，所述污水箱上设 置有气体出口和气体入口，所述污水箱上的气体出口与所述气体流动通道连通 的气体入口连接，所述污水箱的气体入口与所述气体流动通道的气体出口连通， 所述风机、回热器、蒸发器、第三冷凝器安装于所述气体流动通道内，所述喷 淋装置安装于所述污水箱上部;所述污水箱上的污水出口与所述喷淋水泵的入 口连接，所述水泵出口与所述第一冷凝器的污水入口连接，所述第一冷凝器的 污水出口与所述喷淋装置的进口连接;所述喷淋装置产生的蒸汽进入所述气体 流动通道内，依次流过所述风机、所述回热器、所述蒸发器、所述回热器、所 述第三冷凝器进入所述污水箱内;所述风机用于所述喷淋装置产生的蒸汽的强 制循环，所述第一冷凝器用于加热污水，所述第二冷凝器用于降低所述热泵系 统的排气温度和排气压力，所述第三冷凝器用于冷却制冷工质;所述蒸发器的 下端安装有净水收集装置，所述净水收集装置上设置有净水排放口。
所述污水箱顶部安装有紫外线消毒装置。
所述污水箱内安装有液位控制装置。
所述液位检测装置为浮球开关。
所述污水箱底部设置有排污阀。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型的污水处理装置采用纯物理方法蒸发冷凝方法对污水进行处 理，而不是膜过滤进行污水处理，利用热泵自身热量把需要处理的污水加热， 使得污水的蒸发速度加快，同时利用热泵自身冷量把水蒸汽冷凝成液态的水， 实现污水处理，避免了更换膜组件，降低了水处理设备维护的成本，而且，更 加安全、可靠。
2、本实用新型的污水处理装置通过热泵系统对需要处理的污水进行加热， 让水分更快蒸发，从而降低了能耗，节约了能源。
3、本实用新型的污水处理装置利用回热器交叉换热，增加了机组的除湿能 力，整机能效进一步提高。
4、本实用新型的污水处理装置采用喷淋方式，使得需要处理的污水蒸发更 快。
5、本实用新型的污水处理装置利用紫外灯对水进行杀毒，极大降低了能耗， 同时保证处理后的水达到卫生要求。
