申请日2014.12.26
公开(公告)日2015.07.01
IPC分类号C02F3/12
摘要
一种用于降解工业污水的动态膜生物反应器，包括导流板、进水组件、膜组件、出水管、曝气组件和污泥处理组件，所述的反应器由两块导流板分为三部分，两边隔室分别放置膜组件，中间隔室通入上曝气管，上曝气管分出两根且延伸至隔室中间位置，多孔托板连接在两块导流板底部，下曝气管延伸到多孔托板下方，沉淀池固定在反应器底部，沉淀池底部连接排泥管。本实用新型在中间隔室设置曝气管，两边隔室不设置曝气管，通过内部循环实现对膜表面的冲刷作用以减轻膜污染，在多孔托板下方设置曝气管，使活性污泥在膜基材上形成动态膜，反应器底部设置的污泥沉淀池，筛选出来的惰性污泥通过内循环的作用进入污泥沉淀池，可以定期排泥保持整个系统的活性。

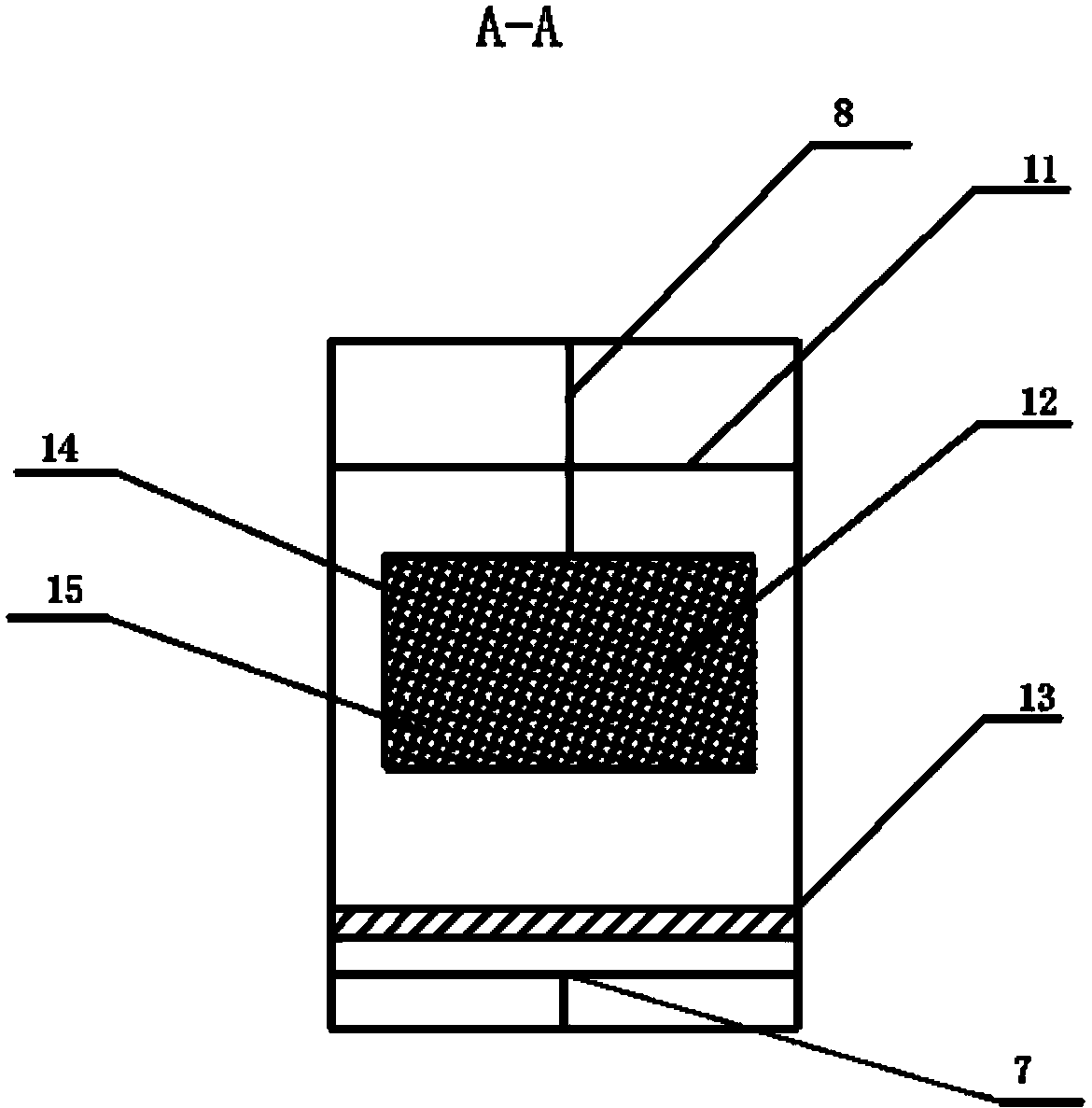

摘要附图
权利要求书
1.一种用于降解工业污水的动态膜生物反应器，包括导流板(11)、进水组 件、膜组件(12)、出水管(4)、曝气组件和污泥处理组件，所述的曝气组件 由空压机(10)、转子流量计(9)、上曝气管(8)和下曝气管(7)组成;所 述的污泥处理组件包括多孔托板(13)、沉淀池(5)、排泥管(6);所述的动 态膜生物反应器由两块导流板(11)分为三部分，两边隔室分别放置膜组件(12)， 中间隔室通入上曝气管(8)，上曝气管(8)分为两根且延伸至中间隔室中间位 置，多孔托板(13)连接在两块导流板(11)底部，下曝气管(7)延伸到多孔 托板(13)下方，沉淀池(5)固定在动态膜生物反应器底部，沉淀池(5)底部 连接排泥管(6)。
2.根据权利要求1所述的用于降解工业污水的动态膜生物反应器，其特征在 于，所述的膜组件以聚丙烯无纺布为膜基材，聚丙烯无纺布包裹住框架(14)组 成膜组件，膜组件内有空腔，空腔内布设收集管(15)，出水经收集管(15)汇 聚到出水管(4)流出反应器。
3.根据权利要求2所述的用于降解工业污水的动态膜生物反应器，其特征在 于，上曝气管(8)和下曝气管(7)上开有若干个穿孔。
4.根据权利要求3所述的用于降解工业污水的动态膜生物反应器，其特征在 于，所述的进水组件包括进水箱(1)、抽吸泵(2)和阀门(3)。
说明书
一种用于降解工业污水的动态膜生物反应器
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种用于降解工业污水的动态 膜生物反应器。
背景技术
膜生物反应器(MBR)是活性污泥法和膜分离技术结合而成的一种新型的 污水处理工艺，主要由生物处理单元和膜单元等构成，但是膜价格昂贵、膜容 易堵塞、膜清洗以及能耗高等问题，限制了膜生物反应器的广泛应用，其中膜污 染是当前限制膜生物反应器的主要瓶颈，使用大孔径网膜代替MBR中的微滤膜， 利用运行过程中在网膜表面形成的污泥层起到截留作用，能实现近似于微滤膜的 过滤效果，但现有的动态膜生物反应器的膜污染控制方式均采用底部曝气反冲洗 或机械(化学)清洗，前者反冲洗效率较低且能耗高，而后者反冲洗过于彻底、 对微网基材破坏较大并且不宜于在线操作，而且多采用侧向曝气的形式，流态均 匀性差、容易出现反应器内的死区，容易导致放置膜组件一端错流速度较小、膜 堵塞情况频繁发生。
发明内容
为解决上述技术问题，本实用新型对膜生物反应器结构形式进行改进，提高 反应器流态均匀性、延缓膜污染、延长反冲洗周期的能降解工业污水的动态膜生 物反应器。
本实用新型所采取的技术方案为：
一种用于降解工业污水的动态膜生物反应器，包括导流板、进水组件、膜组 件、出水管、曝气组件和污泥处理组件，所述的曝气组件由空压机、转子流量计 和上、下曝气管组成;所述的污泥处理组件包括多孔托板、沉淀池、排泥管;所 述的反应器由两块导流板分成三部分，两边隔室分别放置膜组件，中间隔室通入 上曝气管，上曝气管分出两根且延伸至中间隔室中间位置，多孔托板连接在两 块导流板底部，下曝气管延伸到多孔托板下方，沉淀池固定在反应器底部，沉淀 池底部连接排泥管。
所述的膜组件以聚丙烯无纺布为膜基材，聚丙烯无纺布包裹住框架组成膜组 件，膜组件内有空腔，空腔内布设收集管，出水经收集管汇聚到出水管流出反应 器。
所述的曝气管上开有若干个穿孔。
所述的进水组件包括进水箱、抽吸泵和阀门。
本实用新型的有益效果为：本实用新型在中间隔室设置曝气管，两边隔室不 设置曝气管，通过内部循环实现对膜表面的冲刷作用以减轻膜污染，在多孔托板 下方设置曝气管，使活性污泥在膜基材上形成动态膜，反应器底部设置的污泥沉 淀池，筛选出来的惰性污泥通过内循环的作用进入污泥沉淀池，可以定期排泥保 持整个系统的活性。
