申请日2014.11.28
公开(公告)日2015.03.11
IPC分类号F16K47/04; F16K31/06
摘要
本发明涉及一种电磁阀，特别是指反渗透净化系统中用的自清洁废水电磁阀，本发明采用以下技术方案：一种自清洁废水电磁阀，其特征在于：所述阀体内位于阀座下方设置有安装通孔，安装通孔内设置有自清洁节流机构，自清洁节流机构包括有节流阀芯、弹簧和节流调节针，节流孔一端与进水通道贯通为进水端，另一端与出水通孔贯通为出水端，所述节流调节针的一端固定设置在阀体上，另一端对着节流孔的出水端设置，节流阀芯在水压和弹簧的作用下可实现在安装通孔内轴向移动构成节流调节针与节流孔的插动配合。通过采用上述方案，本发明提供一种可以通过水压变化对节流孔进行自动清洁的自清洁废水电磁阀。
权利要求书
1.一种自清洁废水电磁阀，包括有电磁控制机构、阀体和隔膜片，所述阀体上设置有进水通道和出水通道，在进水通道和出水通道衔接处设置有阀座，所述隔膜片上设置有进水通孔和出水通孔，电磁控制机构的伸缩杆与出水通孔配合实现隔膜片与阀座之间的关闭和导通配合，其特征在于：所述阀体内位于阀座下方设置有安装通孔，该安装通孔一侧与进水通道贯通，另一侧与出水通道贯通，安装通孔内设置有自清洁节流机构，自清洁节流机构包括有节流阀芯、弹簧和节流调节针，所述节流阀芯沿安装通孔轴向方向设置，节流阀芯的外周面与安装通孔之间通过密封圈密封设置，所述节流阀芯的轴向上设置有节流孔，节流孔一端与进水通道贯通为进水端，另一端与出水通孔贯通为出水端，所述节流调节针的一端固定设置在阀体上，另一端对着节流孔的出水端设置，所述弹簧一端抵触在阀体上，另一端抵触在节流阀芯的出水端部或出水端外周的肩阶上，节流阀芯在水压和弹簧的作用下可实现在安装通孔内轴向移动构成节流调节针与节流孔的插动配合。
2.根据权利要求1所述的自清洁废水电磁阀，其特征在于：所述阀体上与安装通孔对应的位置上设置有螺纹孔，该螺纹孔上密封旋接有螺栓，所述节流调节针一端固定设置在螺栓上。
3.根据权利要求2所述的自清洁废水电磁阀，其特征在于：所述进水通道和出水通道对称设置在阀体的两侧，所述安装通孔横向设置在阀体上，且安装通孔的轴向与进水或出水通道的轴向成垂直设置。
4.根据权利要求1或2或3所述的自清洁废水电磁阀，其特征在于：所述安装通孔与进水通道衔接处设置有第一开口，安装通孔与进水通道通过第一开口贯通，所述安装通孔与出水通道衔接处设置有第二开口，安装通孔与出水通道通过第二开口贯通，所述节流阀芯的进水端端部设置有第一缺口，第一缺口使第一开口与节流孔始终导通，所述节流阀芯的第一缺口处设置有进水腔，该进水腔的直径大于节流孔的直径，所述节流阀芯的出水端设置有第二缺口，第二缺口使节流孔与第二开口始终导通，所述节流孔的出水端的端部成喇叭形设置。
说明书
一种自清洁废水电磁阀
技术领域
本发明涉及一种电磁阀，特别是指反渗透净化系统中用的自清洁废水电磁阀。
背景技术
现有技术中还没有这一类的阀，普通的电磁阀只有关闭和打开的作用，所以结构相差很大，其原理有部分与传统的单向节流阀接近，该单向节流阀主要由阀体和阀芯组件组成，所述阀体包含有一个节流孔，所述阀芯组件插接在节流孔内，通过插接的深度来调节阀体的流道压力，而节流通道由于比较小，所以长时间使用，水中的钙镁离子等物体会在节流通道结晶而导致堵塞节流通道，因此经常需要将阀芯组件拆掉以处理节流孔和阀芯组件上的污垢或结晶体，但是这需要用专用工具处理，所以非常不方便，而且节流孔比较深，处理比较麻烦。
发明内容
本发明克服现有技术存在的不足，提供一种可以通过反渗透系统开机和停机时水压变化对节流通道进行自动清洁的自清洁废水电磁阀。
为了实现以上目的，本发明采用以下技术方案：一种自清洁废水电磁阀，包括有电磁控制机构、阀体和隔膜片，所述阀体上设置有进水通道和出水通道，在进水通道和出水通道衔接处设置有阀座，所述隔膜片上设置有进水通孔和出水通孔，电磁控制机构的伸缩杆与出水通孔配合实现隔膜片与阀座之间的关闭和导通配合，其特征在于：所述阀体内位于阀座下方设置有安装通孔，该安装通孔一侧与进水通道贯通，另一侧与出水通道贯通，安装通孔内设置有自清洁节流机构，自清洁节流机构包括有节流阀芯、弹簧和节流调节针，所述节流阀芯沿安装通孔轴向方向设置，节流阀芯的外周面与安装通孔之间通过密封圈密封设置，所述节流阀芯的轴向上设置有节流孔，节流孔一端与进水通道贯通为进水端，另一端与出水通孔贯通为出水端，所述节流调节针的一端固定设置在阀体上，另一端对着节流孔的出水端设置，所述弹簧一端抵触在阀体上，另一端抵触在节流阀芯的出水端部或出水端外周的肩阶上，节流阀芯在水压和弹簧的作用下可实现在安装通孔内轴向移动构成节流调节针与节流孔的插动配合。
通过采用上述方案，使该产品在打开状态下可以使进水通道和出水通道直接贯通，这样水流是最大状态，该产品在节流状态时进水通道和出水通道不直接导通，而是通过节流孔导通，这样起到节流的效果，另外该产品具有自清洁功能，具体表现在：所述阀体内位于阀座下方设置有安装通孔，该安装通孔一侧与进水通道贯通，另一侧与出水通道贯通，安装通孔内设置有自清洁节流机构，自清洁节流机构包括有节流阀芯、弹簧和节流调节针，所述节流阀芯沿安装通孔轴向方向设置，节流阀芯的外周面与安装通孔之间通过密封圈密封设置，所述节流阀芯的轴向上设置有节流孔，节流孔一端与进水通道贯通为进水端，另一端与出水通孔贯通为出水端，所述节流调节针的一端固定设置在阀体上，另一端对着节流孔的出水端设置，所述弹簧一端抵触在阀体上，另一端抵触在节流阀芯的出水端部或出水端外周的肩阶上，节流阀芯在水压和弹簧的作用下可实现在安装通孔内轴向移动构成节流调节针与节流孔的插动配合。这样在水压的变化下、特别是当反渗透系统开机和停机时水压变化节流阀芯会在安装通孔内移动，使节流调节针插入或退出节流孔，这样节流孔中凝结的结晶体会被戳碎或戳松，不容易凝结，从而使节流孔不会堵塞，非常方便。
本发明的进一步设置的方案，所述阀体上与安装通孔对应的位置上设置有螺纹孔，该螺纹孔上密封旋接有螺栓，所述节流调节针一端固定设置在螺栓上;所述进水通道和出水通道对称设置在阀体的两侧，所述安装通孔横向设置在阀体上，且安装通孔的轴向与进水或出水通道的轴向成垂直设置;所述安装通孔与进水通道衔接处设置有第一开口，安装通孔与进水通道通过第一开口贯通，所述安装通孔与出水通道衔接处设置有第二开口，安装通孔与出水通道通过第二开口贯通，所述节流阀芯的进水端端部设置有第一缺口，第一缺口使第一开口与节流孔始终导通，所述节流阀芯的第一缺口处设置有进水腔，该进水腔的直径大于节流孔的直径，所述节流阀芯的出水端设置有第二缺口，第二缺口使节流孔与第二开口始终导通，所述节流孔的出水端的端部成喇叭形设置。
通过采用上述进一步设置的方案，这样使产品的结构和性能更好，其中所述阀体上与安装通孔对应的位置上设置有螺纹孔，该螺纹孔上密封旋接有螺栓，所述节流调节针一端固定设置在螺栓上，这样节流调节针的设置就比较方便，另外也可以通过改变节流调节针插入节流孔的深度，另外所述节流孔的出水端的端部成喇叭形设置，这样节流调节针的安装精度可以减小，最后也可以通过调节针长度调节水流量，这时候只需要把节流孔设置成圆锥形即可，其中出水端截面大，进水端截面小就可以满足。

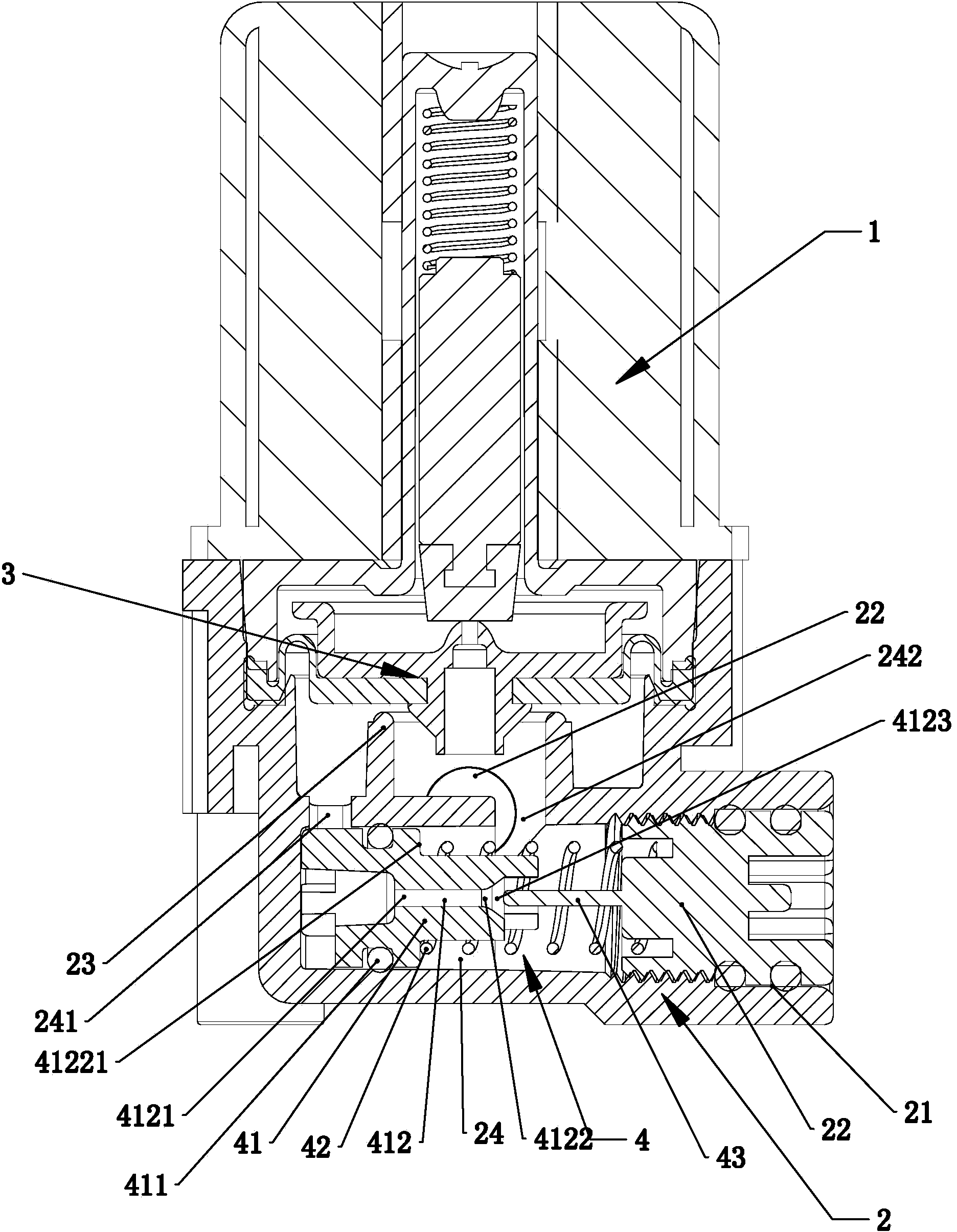

下面结合附图对本发明作进一步详细说明。
