申请日2015.01.26
公开(公告)日2015.07.08
IPC分类号B08B3/00; B08B13/00; B08B3/14; B08B3/10
摘要
本实用新型涉及一种循环污水净化清洗车，包括相互独立的水箱和电控箱、支撑框架、回水管、回水泵、出水管和出水泵;所述水箱固定在支撑框架内，所述水箱通过回水管与回水泵相连接，所述水箱通过出水管与出水泵相连接;所述回水泵和出水泵固定在水箱一侧的支撑框架内;所述电控箱设置在支撑框架内，所述电控箱固定在回水泵和出水泵上方一定距离处。本实用新型是一种高效节能的新型清洗设备，在对工业管道及工业容器的清洗方面效果显著，使用循环污水净化车清洗污水管道及着污容器内外壁的结垢，其效果比传统的人工清洗、机械清洗工艺要优越的多。它清洗效率高，而且具有无污染、方便操作、不腐蚀、节约原材料等优点。
权利要求书
1.一种循环污水 净化清洗车，其特征在于，包括相互独立的水箱和电 控箱、支撑框架、回水管、回水泵、出水管和出水泵;
所述水箱固定在支撑框架内，所述水箱通过回水管与回水泵相连接，所 述水箱通过出水管与出水泵相连接;
所述回水泵和出水泵固定在水箱一侧的支撑框架内;
所述电控箱设置在支撑框架内，所述电控箱固定在回水泵和出水泵上方 一定距离处。
2.根据权利要求1所述的一种循环污水净化清洗车，其特征在于，所述 水箱内部距离底部一定距离处设有至少三个加热器，所述每个加热器分别通 过线路与电控箱相连接。
3.根据权利要求2所述的一种循环污水净化清洗车，其特征在于，所述 水箱内部的加热器附近设有温度传感器，所述温度传感器通过线路与电控箱 相连接。
4.根据权利要求1所述的一种循环污水净化清洗车，其特征在于，还包 括两个电机，所述回水泵和出水泵分别与一个电机相连接，所述两个电机平 行反向设置在支撑框架内;所述两个电机分别通过线路与电控箱相连接。
5.根据权利要求1所述的一种循环污水净化清洗车，其特征在于，所述 水箱接近顶部的位置设有三个液位传感器和溢流管，所述三个液位传感器分 别通过线路与电控箱相连接，所述三个液位传感器在垂直方向依次设置;所 述溢流管与液位传感器设置高度相近。
6.根据权利要求1所述的一种循环污水净化清洗车，其特征在于，所述 水箱内四面侧壁上分别设置有隔板;所述水箱四面侧壁的外部设有保温层。
7.根据权利要求1-6任一项所述的一种循环污水净化清洗车，其特征在 于，还包括快速插接头，所述回水泵一端与回水管相连接，另一端通过软管 与快速插接头相连接。
8.根据权利要求7所述的一种循环污水净化清洗车，其特征在于，所述 水箱顶部开口处设有水箱盖板。
9.根据权利要求8所述的一种循环污水净化清洗车，其特征在于，所述 水箱内设有滤网和滤网盖板;
所述滤网呈无盖的矩形槽状，所述滤网底部设有多个小过滤孔;
所述滤网盖板将滤网盖住，与滤网构成完整的矩形;
所述滤网嵌入式地设置在水箱盖板内。
10.根据权利要求7所述的一种循环污水净化清洗车，其特征在于，所述 电控箱包括PLC控制器、热电阻测量模块和模拟量扩展模块;
所述热电阻测量模块和模拟量扩展模块分别与PLC控制器相连接;
所述热电阻测量模块通过线路与温度传感器相连接。
说明书
一种循环污水净化清洗车
技术领域
本实用新型涉及一种循环污水净化清洗车。
背景技术
长期以来，公共场所内的污水处理和管路清洗方面一直没有成型的大功 率设备来针对公共场所的卫生问题，几乎没有一种可移动的便捷式清洗设备 对现场的污水进行一个自动化处理，然而近些年公共场所的卫生问题越来越 受到人们的关注，同时也要求有大型的自动控制设备来节省人力和物力，我 公司设计的全自动管路与箱体清洗机完全可以实现上述要求。本清洗机结构 简单、成本低、无污染，且能够实现对管路的清洗，与我国倡导的节能、高 效、低噪声、低污染且自动化程度高的发展相适应,具有显著的社会环境 效益和经济效益。
现有技术中的清洁车的设计存在一些不足，比如在安装的时候电控箱部 分空间较窄，工作人员操作以来可能会存在不方便的情况。再有就是加热棒 部分，由于普通加热棒在水箱中是直接安装，这在使用时间长了之后会出现 漏电和断裂的情况。
循环污水净化车可应用领域包括：
1、车站，站台污水管路的清洗或者列车上的卫生间的净化，达到更加 高效、清洁、省力的效果。
2、各种小型地下污水管路系统的清洗和疏通，可方便的进行快速进水 和高压回水。
3、用于机架的清洗，包括箱体，架构物，以及各种外漏设备。
4、加入专用的清洗液和消毒液可以在泳池，池塘展现良好的净水效果。
当前可循环的高压清洗机市场非常广阔，全球每年对清洗机的市场需求 量以千万台计算，而且需求量在不断增大。但在国内，清洗机市场还处在发 育阶段，自动可循环清洗机还并没有普及开来，随着生活水平的提高和人们 对居住环境卫生的要求不断提高，自动的、可循环清洗车的市场需求也会迅 速增大，可以看出我公司生产的自动清洗车在我国市场的发展前景是十分广 阔的。
实用新型内容
本实用新型所要解决的技术问题是提供一种可实现手动、自动控制，温 度、液位超调报警，能进行实时的温度控制，清洗定时，以及故障自诊断的 循环污水净化清洗车。

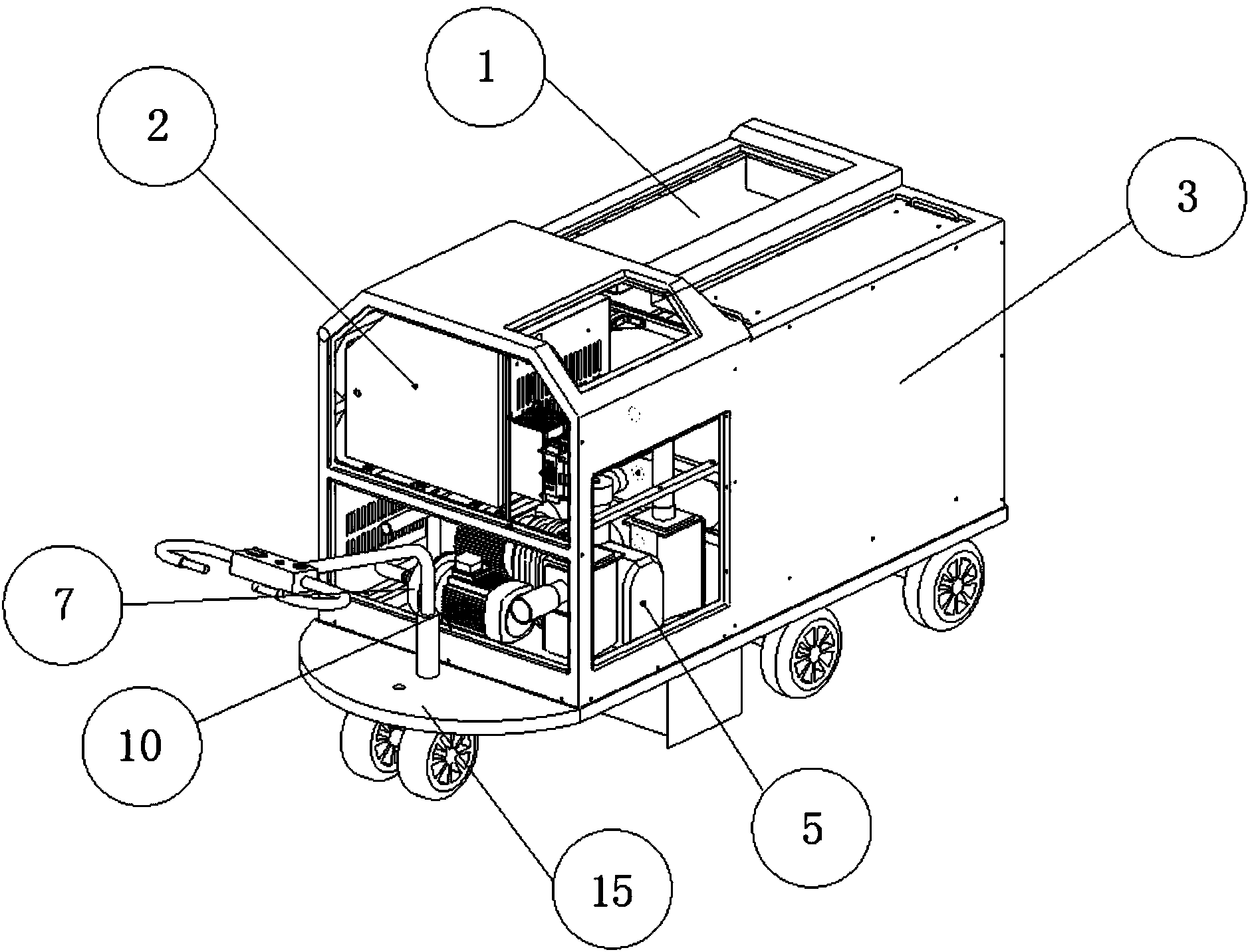

本实用新型解决上述技术问题的技术方案如下：一种循环污水净化清洗 车，包括相互独立的水箱和电控箱、支撑框架、回水管、回水泵、出水管和 出水泵;
所述水箱固定在支撑框架内，所述水箱通过回水管与回水泵相连接，所 述水箱通过出水管与出水泵相连接;
所述回水泵和出水泵固定在水箱一侧的支撑框架内;
所述电控箱设置在支撑框架内，所述电控箱固定在回水泵和出水泵上方 一定距离处。
本实用新型的有益效果是：本实用新型所述的循环污水净化清洗车是一 种高效节能的新型清洗设备，在对工业管道及工业容器的清洗方面效果显 著，使用循环污水净化车清洗污水管道及着污容器内外壁的结垢，其效果比 传统的人工清洗、机械清洗工艺要优越的多。它清洗效率高，而且具有无污 染、方便操作、不腐蚀、节约原材料等优点;
本车采用全封闭设计理念，在防水和防污方面有更加良好的效果;采用 水箱和电控箱部分水电分离的设计，可以很好的将水路和电路隔离开来，在 工作运行当中确保电路不会进水，很好地保证了工作人员的人身安全;紧凑、 封闭型的车体更加给人一种视觉上的冲击，水箱部分扩大了容积，能更好、 更出色地完成污水量比较大时的清洗任务。大功率的离子泵和附带的真空箱 以及水箱内的过滤网能在快速进水的同时，实现大块污物的初次过滤，为水 质的清洁和进一步过滤做好了准备。
在上述技术方案的基础上，本实用新型还可以做如下改进。
进一步，所述水箱内部距离底部一定距离处设有至少三个加热器，所述 每个加热器分别通过线路与电控箱相连接。本实用新型采用的是水电隔离密 封加热棒。
采用上述进一步方案的有益效果是，这样的安装能快速均匀地对水进行 加热。
进一步，所述水箱内部的加热器附近设有温度传感器，所述温度传感器 通过线路与电控箱相连接。
进一步，本实用新型所述清洁车还包括两个电机，所述回水泵和出水泵 分别与一个电机相连接，所述两个电机平行反向设置在支撑框架内;所述两 个电机分别通过线路与电控箱相连接。
进一步，所述水箱内四面侧壁上分别设置有隔板。
采用上述进一步方案的有益效果是，加装隔板后在水箱中对污水进行过 滤，防止污水对回水管的堵塞。
进一步，所述水箱接近顶部的位置设有三个液位传感器和溢流管，所述 三个液位传感器分别通过线路与电控箱相连接，所述三个液位传感器在垂直 方向依次设置;所述溢流管与液位传感器设置高度相近，连通水箱与外部。
进一步，所述水箱四面侧壁的外部设有保温层。
采用上述进一步方案的有益效果是，保温层能使清洗车工作在寒冷地区 时水温能在一定时间内保持恒定，能保证清洗较为彻底;可以使水箱和框架 之间进行隔热，防止将外壳烫热变形和烫伤工作人员。
进一步，一种循环污水净化清洗车还包括快速插接头，所述回水泵一端 与回水管相连接，另一端通过软管与快速插接头相连接。
采用上述进一步方案的有益效果是，能在工作时快速的与现场设备进行 插拔连接。
进一步，所述水箱顶部开口处设有水箱盖板。
进一步，所述水箱内设有滤网和滤网盖板;
所述滤网呈无盖的矩形槽状，所述滤网底部设有多个小过滤孔;
所述滤网盖板将滤网盖住，与滤网构成完整的矩形;
所述滤网嵌入式地设置在水箱盖板内。
采用上述进一步方案的有益效果是，滤网可以对污水进行初次过滤，在 其宽边一侧中间位置从上到下开有U型限位孔，回水管自箱体通过一个小托 板后从U型限位孔通过，在通过U型限位孔后留出一部分余量，便于将污水 全部通过滤网进行初次过滤。这样的设计是实现了本清洗车在运行过程中能 够做到在污水不外溢的前提下进行过滤，从而完成管路和箱体清洗的这一功 能。
进一步，所述电控箱包括PLC控制器、热电阻测量模块和模拟量扩展模 块;
所述热电阻测量模块和模拟量扩展模块分别与PLC控制器相连接;
所述热电阻测量模块通过线路与温度传感器相连接。
将整体式的车盖改为两部分，一部分将电控部分与水箱部分分隔开来， 进而可以减少事故发生率。
本实用新型的关键技术包括：
自动清洗：本清洗机设计了两种工作模式，工作人员只需在开始工作前 设置好需要的反应温度和时间，将自动/手动开关打到自动档，打开机器总 开关后，按下启动按钮即可实现自动清洗工作，在清洗过程中工作人员可以 做其他工作。
水电分离：本清洗机加热系统采用全密封式的加热器，加热器与水完全 隔离，安全系数高;水箱和电控箱部分分开设计，从原理上实现了水电分离 的功效。
清洗彻底：本清洗机非常适用于污水管路的清洗工作，管路的复杂结构 使得用人工清洗达不到效果，而且在很多情况下人工工作进行不了，因为有 很多部位是难以或无法清洗到的，使用工具也无法取得良好的清洗效果。我 公司的清洗车采用物理清洗方法，可以使传统方法无法完成的内表面及内孔 的清洗一次完成。操作安全、节约能源工作效率高
清洗成本低：因清洗剂重复使用率高，耗材采购廉价，故清洗成本比较 低。
