申请日2014.12.31
公开(公告)日2015.05.06
IPC分类号C02F103/12; C02F9/04
摘要
本发明公开了一种研磨废水处理回收的系统及方法，目的在于：提高研磨废水处理的效果，使处理的水质各项指标均达到纯水供水水质要求，所采用的技术方案为：包括依次连接的预沉装置、混凝沉淀装置、过滤装置、反渗透装置和混床，所述的预沉装置包括预沉废水处理池，所述的混凝沉淀装置包括在预沉废水处理池后端依次连接的研磨反应混凝池、研磨斜管沉淀池和集水中和槽，所述的过滤装置包括在研磨集水中和槽后端依次连接的多介质过滤器、盘式超滤器、活性碳过滤器和保安过滤器，反渗透装置包括在保安过滤器后端依次连接的反渗透器和RO水箱，RO水箱连接至混床，混床连接至研磨水箱，研磨水箱连接至用户。

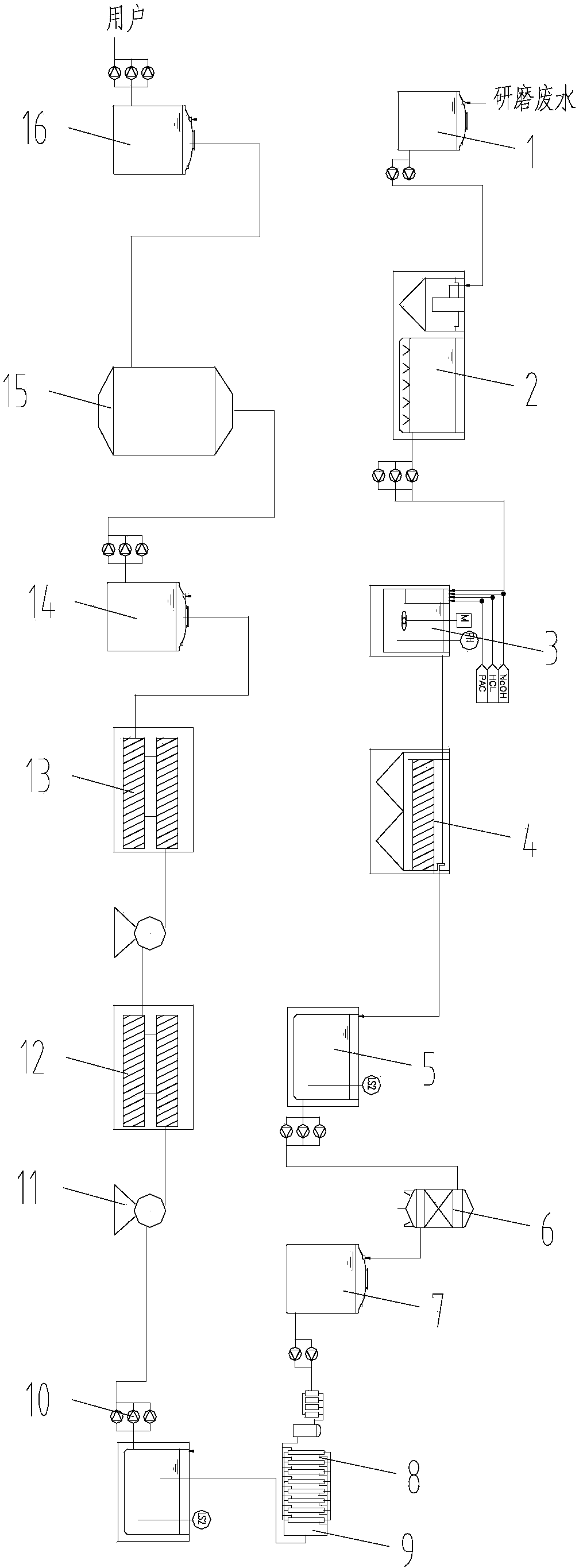

摘要附图
权利要求书
1.一种研磨废水处理回收的系统，其特征在于：包括依次连接的预沉装置、 混凝沉淀装置、过滤装置、反渗透装置和混床，所述的预沉装置包括预沉废水处 理池(2)，所述的混凝沉淀装置包括在预沉废水处理池(2)后端依次连接的研 磨反应混凝池(3)、研磨斜管沉淀池(4)和集水中和槽(5)，所述的过滤装置 包括在研磨集水中和槽(5)后端依次连接的多介质过滤器(6)、盘式超滤器(8)、 活性碳过滤器(9)和保安过滤器(10)，反渗透装置包括在保安过滤器(10)后 端依次连接的反渗透器和RO水箱(14)，RO水箱(14)连接至混床(15)，混 床(15)连接至研磨水箱(16)，研磨水箱(16)连接至用户。
2.根据权利要求1所述的一种研磨废水处理回收的系统，其特征在于：所 述的反渗透器为两级反渗透器，包括依次相连的一级反渗透器(12)和二级反渗 透器(13)，在一级反渗透器和二级反渗透器的进口处均设置有高压泵(11)。
3.根据权利要求2所述的一种研磨废水处理回收的系统，其特征在于：所 述的一级反渗透器(12)和二级反渗透器(13)均采用宽通道、高抗污染的反渗 透膜。
4.根据权利要求1所述的一种研磨废水处理回收的系统，其特征在于：所 述的多介质过滤器(6)与盘式超滤器(8)之间，以及活性碳过滤器(9)与保 安过滤器(10)之间均设置有中间水箱(7)。
5.根据权利要求1所述的一种研磨废水处理回收的系统，其特征在于：所 述的保安过滤器(10)为5μ保安过滤器。
6.一种研磨废水处理回收的方法，其特征在于，包括以下步骤：首先对研 磨废水进行预沉处理;然后进行混凝沉淀处理;其次进行过滤处理;再次经过反 渗透处理，最后经过混床处理，即完成对研磨废水的处理回收。
7.根据权利要求6所述的一种研磨废水处理回收的方法，其特征在于：所 述的混凝沉淀处理为依次经过研磨反应混凝池(3)、研磨斜管沉淀池(4)和集 水中和槽(5)的处理。
8.根据权利要求6所述的一种研磨废水处理回收的方法，其特征在于：所 述的过滤处理为依次经过多介质过滤、超滤、活性碳过滤和保安过滤处理。
9.根据权利要求6所述的一种研磨废水处理回收的方法，其特征在于：所 述的反渗透处理采用两级反渗透，并将经过反渗透处理后的研磨废水存入RO水 箱(14)。
10.根据权利要求6所述的一种研磨废水处理回收的方法，其特征在于：所 述的方法处理回收的研磨废水的电阻率大于15MΩ·cm。
说明书
一种研磨废水处理回收的系统及方法
技术领域
本发明属于水处理及中水回用领域，具体涉及一种研磨废水处理回收的系统 及方法。
背景技术
玻璃基板生产制造中，研磨工序要用大量的10MΩ·cm纯水来清洗，清洗后 排放的废水称之为研磨废水，通过分析和检测，该废水成分比较单一，其主要成 分为玻璃粉末、空气中的粉尘和CO2等，可溶性离子很少量，该水量如果只达标 排放或用传统的废水处理工艺，很难达到回用的目的，会造成水资源的白白浪费， 且工艺难控制，出水水质波动大，如果该种水回用作为纯水的原水，存在对纯水 系统污染的风险。通过对研磨工序排放的废水进行多级处理，提高水资源的利用 效率，减少废水的排放量。
发明内容
为了解决现有技术中的问题，本发明提出一种提高研磨废水处理的效果，使 处理的水质各项指标均达到纯水供水水质要求的研磨废水处理回收的系统及方 法。
为了实现以上目的，本发明所采用的技术方案为：
一种研磨废水处理回收的系统，其特征在于：包括依次连接的预沉装置、混 凝沉淀装置、过滤装置、反渗透装置和混床，所述的预沉装置包括预沉废水处理 池，所述的混凝沉淀装置包括在预沉废水处理池后端依次连接的研磨反应混凝 池、研磨斜管沉淀池和集水中和槽，所述的过滤装置包括在研磨集水中和槽后端 依次连接的多介质过滤器、盘式超滤器、活性碳过滤器和保安过滤器，反渗透装 置包括在保安过滤器后端依次连接的反渗透器和RO水箱，RO水箱连接至混床， 混床连接至研磨水箱，研磨水箱连接至用户。
所述的反渗透器为两级反渗透器，包括依次相连的一级反渗透器和二级反渗 透器，在一级反渗透器和二级反渗透器的进口处均设置有高压泵。
所述的一级反渗透器和二级反渗透器均采用宽通道、高抗污染的反渗透膜。
所述的多介质过滤器与盘式超滤器之间，以及活性碳过滤器与保安过滤器之 间均设置有中间水箱。
所述的保安过滤器为5μ保安过滤器。
一种研磨废水处理回收的方法，包括以下步骤：首先对研磨废水进行预沉处 理;然后进行混凝沉淀处理;其次进行过滤处理;再次经过反渗透处理，最后经 过混床处理，即完成对研磨废水的处理回收。
所述的混凝沉淀处理为依次经过研磨反应混凝池、研磨斜管沉淀池和集水中 和槽的处理。
所述的过滤处理为依次经过多介质过滤、超滤、活性碳过滤和保安过滤处理。
所述的反渗透处理采用两级反渗透，并将经过反渗透处理后的研磨废水存入 RO水箱。
所述的方法处理回收的研磨废水的电阻率大于15MΩ·cm。
与现有技术相比，本发明的装置中利用沉废水处理池能够对研磨废水进行预 沉处理，利用研磨反应混凝池、研磨斜管沉淀池和集水中和槽能够对研磨废水进 行混凝沉淀以及水质中和的处理，去除玻璃粉末以及混入的空气中的粉尘，采用 多介质过滤器、盘式超滤器、活性碳过滤器和保安过滤器对研磨废水进行过滤处 理，进一步去除研磨废水中的杂质，通过反渗透器对研磨废水进行反渗透处理， 通过混床的离子交换树脂水处理工艺对研磨废水进行更深层次的净化处理，本发 明的装置能够将研磨废水处理后制造出纯水，再回用到研磨工序，作为清洗用水， 减少了水资源的消耗，提高废水处理的效果，使处理的水质各项指标均达到 10MΩ·cm纯水供水水质要求。
进一步，反渗透器采用二级反渗透作用，能够更深层次对研磨废水进行反渗 透处理，提高反渗透处理的效果，提高整个装置对研磨废水处理的效果。
更进一步，反渗透器采用宽通道、高抗污染的反渗透膜，能够提高对研磨废 水的反渗透处理作用，同时能够避免将新的杂质带入。
进一步，通过中间水箱能够对混凝沉淀和过滤后的研磨废水进行存储，调节 了整个系统中的研磨废水流量，保证了整个系统的稳定运行。
进一步，采用5μ保安过滤器，能够提高反渗透器的渗透作用，提高了整个 系统的性能。
本发明的方法中通过多介质过滤器、超滤、活性碳过滤器、超滤、反渗透、 离子交换树脂等的处理工艺的运用，将研磨废水处理后制造出纯水，再回用到研 磨工序，作为清洗用水，将纯水处理工艺运用到研磨废水处理中，减少了水资源 的消耗，使处理的水质各项指标均达到纯水供水水质要求。
