申请日2015.01.26
公开(公告)日2015.06.24
IPC分类号E03F5/10
摘要
本实用新型公开一种大跨度玻璃钢污水池盖板,包括玻璃钢盖板、设置在所述玻璃钢盖板上的加强筋以及设置在所述加强筋内部的钢管;所述加强筋呈圆弧形，与所述玻璃钢板一体成型。本实用新型轻便、耐腐蚀、强度大、可用于大跨度区域，制作安装方便，施工周期短。
权利要求书

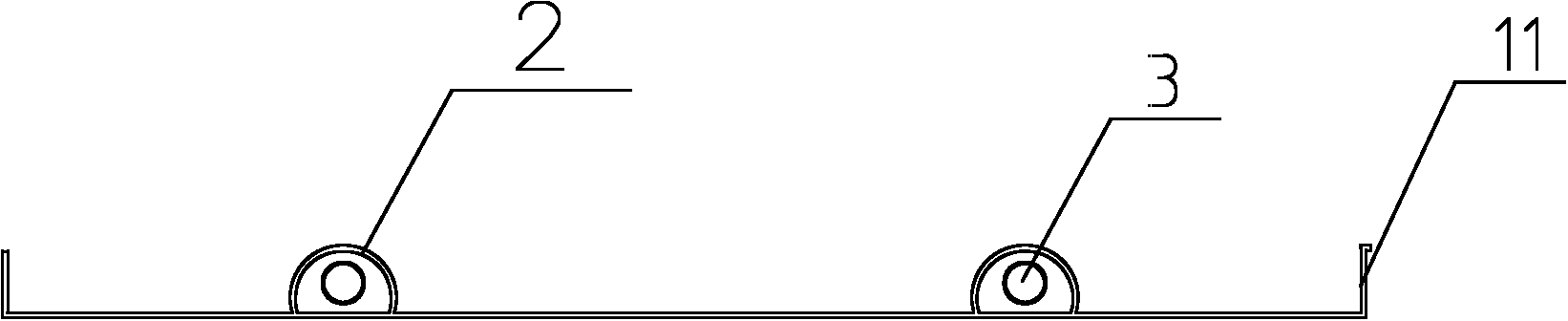

1.一种大跨度玻璃钢污水池盖板,其特征在于:包括玻璃钢盖板(1)、设置在所 述玻璃钢盖板(1)上的加强筋(2)以及设置在所述加强筋(2)内部的钢管 (3);所述加强筋(2)呈圆弧形，与所述玻璃钢板(1)一体成型。
2.根据权利要求1所述的大跨度玻璃钢污水池盖板,其特征在于:所述玻璃钢盖 板(1)上设有折边(11)。
说明书
大跨度玻璃钢污水池盖板
技术领域
本实用新型涉及一种污水池盖板,尤其涉及一种大跨度玻璃钢污水池盖板。
背景技术
目前使用的污水池盖板一般采用玻璃钢盖板，但是该类型盖板跨度有限， 只能应用在8m跨度以内的水池，对更大跨度的水池只能采用膜结构，但是膜结 构制作和维护成本高，而且耐腐蚀性能差。目前污水池的盖板，尤其是大跨度 污水池的盖板成了设计和施工中的难点之一。
实用新型内容
本实用新型的目的是：提供一种结构简单、维修方便、制造成本低的的大 跨度玻璃钢污水池盖板。
为了实现上述目的，本实用新型的技术方案是：
一种大跨度玻璃钢污水池盖板,包括玻璃钢盖板、设置在所述玻璃钢盖板上 的加强筋以及设置在所述加强筋内部的钢管;所述加强筋呈圆弧形，与所述玻 璃钢板一体成型。
进一步的，所述玻璃钢盖板上设有折边。
本实用新型大跨度玻璃钢污水池盖板，采用整体成型的带有圆弧形加强筋 的玻璃钢盖板，为增加强度在圆弧形加强筋里面加放圆形钢管，使得本实用新 型大跨度玻璃钢污水池盖板轻便、耐腐蚀、强度大、可用于大跨度区域，制作 安装方便，施工周期短。
