申请日2015.01.26
公开(公告)日2015.07.01
IPC分类号B65D90/10
摘要
本实用新型公开了用于软水处理的软水罐，其技术方案要点是，包括罐体，所述罐体上设置观察口，所述观察口设置密封盖，所述观察口和密封盖之间设置四氟垫;四氟垫结构强度高，软水罐内的正压压迫四氟垫时，四氟垫不会发生形变，因此不会被挤压偏移，同时四氟垫具有优良耐腐蚀性能，能抵御盐水等侵蚀。
权利要求书

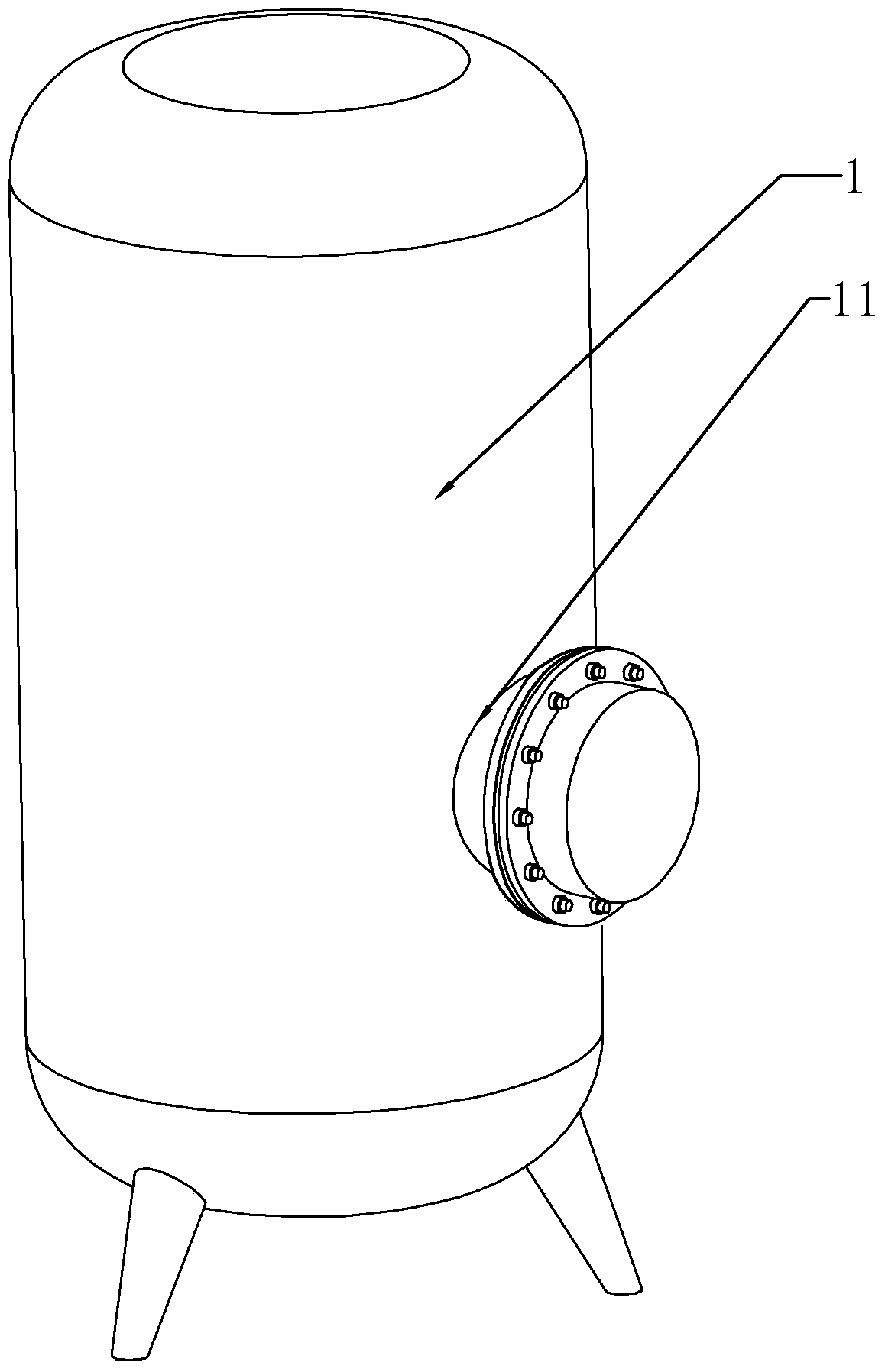

1.一种用于软水处理 的软水罐，包括罐体，所述罐体上设置观察口，所述观察口设置密封盖，其特征在于：所述观察口和密封盖之间设置四氟垫。
2.根据权利要求1所述的用于软水处理的软水罐，其特征是：所述观察口向外延伸有连接管，所述连接管背向观察口一端设置第一凸缘，所述密封盖设置与第一凸缘配合的第二凸缘，所述四氟垫设置在第一凸缘和第二凸缘之间。
3.根据权利要求2所述的用于软水处理的软水罐，其特征是：所述四氟垫上开设若干定位通孔，所述第一凸缘上设置与定位通孔配合的套管。
4.根据权利要求1所述的用于软水处理的软水罐，其特征是：所述四氟垫外周密封包裹有弹性套，所述弹性套和四氟垫的外周壁形成密封腔。
5.根据权利要求2或3所述的用于软水处理的软水罐，其特征是：所述第一凸缘开设第一通孔，第二凸缘对应开设第二通孔，所述第一通孔、第二通孔和定位通孔一一对应，所述密封盖通过螺栓和螺母固定连接。
说明书
用于软水处理的软水罐
技术领域
本实用新型涉及一种水处理设备，具体涉及一种用于软水处理的软水罐。
背景技术
我们通常把水中钙、镁离子的含量用“硬度”这个指标来表示。硬度1度相当于每升水中含有10毫克氧化钙。低于8度的水称为软水，高于17度的称为硬水，介于8～17度之间的称为中度硬水。
软水罐是软水处理系统中的主要设备之一，内部主要包括树脂层，软水罐内部工作压力0.2-0.5MPa，罐体一般采用玻璃钢及工程塑料或不锈钢制作等制成，可避免再生剂对设备的腐蚀，可以根据需求使用单罐或多罐并联，应用于工业循环水系统、茶炉的热水系统等。
软水处理一般包括五个步骤，供水：未处理的水通过树脂层，发生交换反应，产生软水;反洗：水从树脂层下部进入，松动树脂，去除细碎杂物;进盐水再生：利用较高浓度的盐水流过树脂，将失效树脂重新还原为钠型可用树脂;冲洗：按照供水时的流程使水通过树脂冲洗掉多余的盐液和再生交换下来的钙、镁离子;注水：向盐箱内注水，溶解食盐，以备下次再生所用。
为了方便观察软水罐内树脂的情况，一般在软水罐上开设一个观察口，由于要保证良好的密封性来使软水罐内部工作压力达到0.2-0.5MPa，采用密封垫片进行密封，为了更好的密封性一般采用弹性垫片，常用为硅胶垫片等，但是由于里面压强大，外部压强小(外部压强为大气压，约为0.1MPa)，因此在内部正压的作用下，弹性垫片被大气压挤出来发生偏移，导致密封性变差。
实用新型内容
针对现有技术存在的不足，本实用新型提供了一种结构更加稳定，密封垫片不容易被挤压发生偏移的用于软水处理的软水罐。
为实现上述目的，本实用新型提供了如下技术方案：一种用于软水处理的软水罐，包括罐体，所述罐体上设置观察口，所述观察口设置密封盖，所述观察口和密封盖之间设置四氟垫。
优选的，所述观察口向外延伸有连接管，所述连接管背向观察口一端设置第一凸缘，所述密封盖设置与第一凸缘配合的第二凸缘，所述四氟垫设置在第一凸缘和第二凸缘之间。
优选的，所述四氟垫上开设若干定位通孔，所述第一凸缘上设置与定位通孔配合的套管。
优选的，所述四氟垫外周密封包裹有弹性套，所述弹性套和四氟垫的外周壁形成密封腔。
优选的，所述第一凸缘开设第一通孔，第二凸缘对应开设第二通孔，所述第一通孔、第二通孔和定位通孔一一对应，所述密封盖通过螺栓螺母固定连接。
本实用新型的有益效果为：四氟垫结构强度高，软水罐内的正压压迫四氟垫时，四氟垫不会发生形变，因此不会被挤压偏移，同时四氟垫具有优良耐腐蚀性能，能抵御盐水等侵蚀;安装的时候，将四氟垫的定位通孔套在套管上，完成定位，然后将第一凸缘上的第一通孔对准第二凸缘上的第二通孔，是用螺栓依次穿过第一通孔、定位通孔和第二通孔后使用螺母进行固定，固定可靠，同时套管与定位通孔的配合也起到防止四氟垫偏移的作用;四氟垫外周密封包裹的弹性套，所述弹性套和四氟垫的外周壁形成密封腔，当四氟垫的密封效果变差时气体就会发生气体泄漏，泄漏的气体进入密封腔内，弹性套就会变大，提示工作人员更换四氟垫。
