申请日2015.01.28
公开(公告)日2015.09.23
IPC分类号C02F9/14
摘要
本实用新型公开了一种新型粪液污水处理设备，包括过滤池、调节增温罐、太阳能热水器加速厌氧反应罐中的粪液污水有机物质腐化分解、多产沼气，产生的沼气、除供用户用气外、沼气加压泵使沼气加压到厌氧反应罐中、喷冲罐中新旧粪液污水混合均匀、发酵更快、更彻底的粪液由污水泵分别输送到两个以上的渣液沉淀浓缩池内，自然沉淀效果好。机械缠绕玻璃钢调节增温罐、厌氧反应罐、净化消毒罐埋入地下，节省占地面积、防冻保温好。新型粪液污水处理设备，安装快捷、工期短、运行费用低、净化了污水、收集了沼气，是节能又环保的新型污水处理设备。
权利要求书

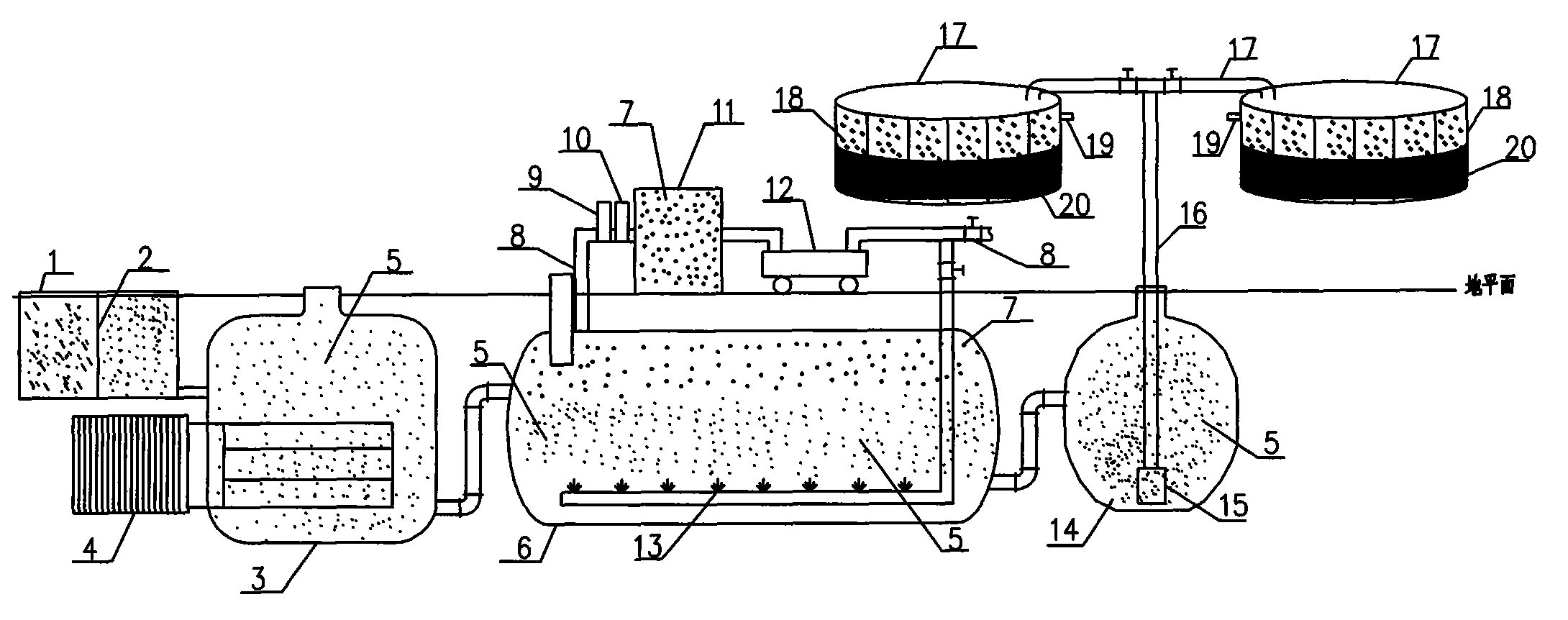

1.新型粪液污水处理设备，包括过滤池、调节增温罐、太阳能热水器、厌氧反应罐、软膜贮气囊、净化消毒罐、排污泵、渣液沉淀浓缩池、清水排放管，其特征在于机械缠绕玻璃钢调节增温罐、厌氧反应罐、净化消毒罐并联安装埋入地下，节省占地面积。
2.根据权利要求1所述，新型粪液污水处理设备，其特征在于渣液分别在两个以上渣液沉淀浓缩池中自然沉淀、效果好。
说明书
新型粪液污水处理设备
技术领域
本实用新型涉及一种污水处理设备，特别是新型粪液污水处理 设备。
背景技术
目前国内外污水处理设备是混凝土现场制作施工，工期长、造 价高，尤其是粪液及高浓度污水处理效果不理想，运转费用高等问题。
实用新型内容
为克服上述存在的问题，本实用新型提供了一种新型粪液污水 处理设备，主要设备是机械缠绕和模压玻璃钢产品，强度高、耐腐蚀、 安装快捷、工期短、造价低、效果好、节能又环保的新型污水处理设 备。
本实用新型采用技术方案是新型粪液污水处理设备，包括过滤 池、机械缠绕玻璃钢调节增温罐、厌氧反应罐、净化消毒罐埋入地下， 节省占地面积、防冻保温效果好，模压玻璃钢组合圆形渣液沉淀浓缩 池、安装在地面上。
所述过滤池、使粪液污水漂浮的杂物过滤后经调节增温罐、调 节酸碱度和碳氮比例、适宜甲烷菌繁殖，太阳能热水器增加粪液污水 的温度，加速甲烷菌腐化分解粪液污水中的有机物质、多产生沼气， 产生的沼气经脱水器、脱硫器自动输送到软膜贮气囊内，除供用户用 气外，沼气加压泵使沼气加压到厌氧反应罐中经曝气管孔、喷冲罐内 的新、旧粪液污水混合均匀，发酵更快、更彻底，再经过净化消毒罐 净化出粪液污水中的有毒物质、由排污泵分别输送到两个以上的渣液 沉淀浓缩池内，自然沉淀澄清出的清水、达标排放完，各个浓缩池沉 淀好的浓缩渣泥、定期清池外运、作有机肥料使用。
本实用新型的有益效果：施工快、工期短、地埋安装占地面积 小，防冻保温好，对粪液浓污水处理效果好，运行费用低，收集了沼 气又处理了污水、净化了环境节能又环保。
