申请日2015.04.17
公开(公告)日2015.08.19
IPC分类号E03C1/12; E03B1/04
摘要
本实用新型公开了一种生活废水二次利用系统，包括沐浴房、蓄水箱、马桶水箱、液位传感器、微型自吸式水泵、电磁阀、止回阀、继电器开关和电控单元，所述蓄水箱设置于沐浴房内，蓄水箱的上表面设有滤水孔，所述滤水孔下方设有带有过水孔的挡板，蓄水箱内设有支撑柱和液位传感器，蓄水箱上部设有与下水管道相连通的溢水口，蓄水箱的下部设有与微型自吸式水泵和止回阀相连接的出水口，所述马桶水箱内设置有与继电器开关相连接的浮球，马桶水箱还通过电磁阀与自来水管相连接;电控单元通过导线分别与继电器开关、电磁阀、微型自吸式水泵和液位传感器相连接。本实用新型具有结构简单、节约水资源、能耗低、使用方便、投资少、智能化等优点。
权利要求书

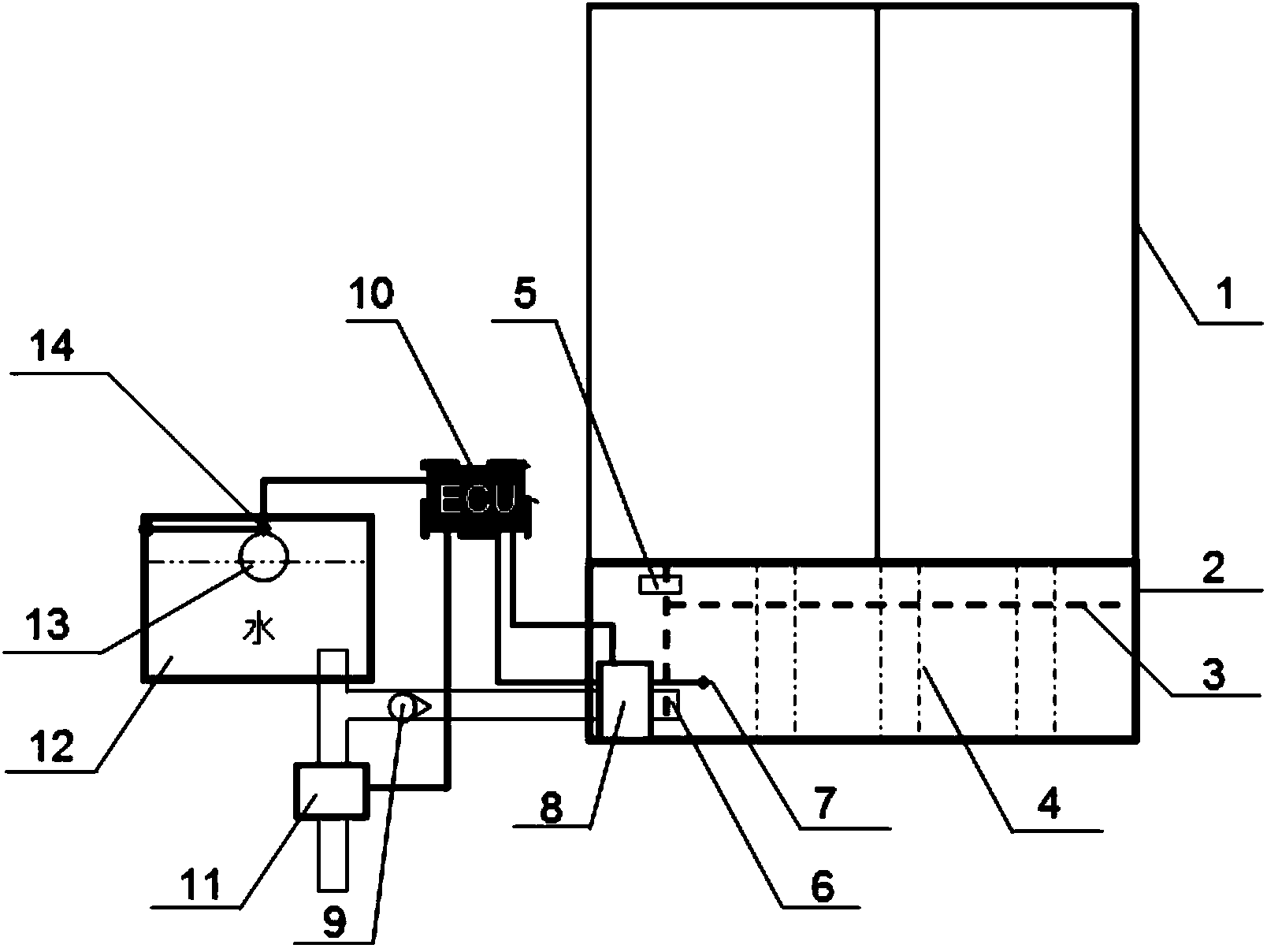

1.一种生活废水二次利用系统，包括沐浴房、蓄水箱、马桶水箱、 液位传感器、微型自吸式水泵、电磁阀、止回阀、继电器开关和电控 单元，其特征在于，所述蓄水箱设置于沐浴房内，蓄水箱的上表面设 有滤水孔，所述滤水孔下方设置有带有过水孔的挡板，蓄水箱的上表 面和下表面之间设置有支撑柱，蓄水箱上部设有与下水管道相连通的 溢水口，蓄水箱的下部设有与微型自吸式水泵和止回阀相连接的出水 口，所述止回阀的出水端与马桶水箱相连接，所述马桶水箱内设置有 与继电器开关相连接的浮球，马桶水箱还通过电磁阀与自来水管相连 接;蓄水箱内还设置有液位传感器，电控单元通过导线分别与继电器 开关、电磁阀、微型自吸式水泵和液位传感器相连接。
2.根据权利要求1所述的一种生活废水二次利用系统，其特征在于， 所述蓄水箱上还设有带有阀门的排水孔。
3.根据权利要求1所述的一种生活废水二次利用系统，其特征在于， 所述蓄水箱的一侧还设有水位刻度表。
4.根据权利要求1所述的一种生活废水二次利用系统，其特征在于， 所述过水孔内设置有可拆卸的过滤网。
5.根据权利要求1所述的一种生活废水二次利用系统，其特征在于， 所述微型自吸式水泵设置在沐浴房内。
说明书
一种生活废水二次利用系统
技术领域
本实用新型涉及家居卫生水处理领域，更具体的说，是涉及一种 生活废水二次循环利用系统。
背景技术
水，是生命之源，是人类社会发展的基本物质条件，由于很多国 家和地区水资源极为困乏，因此全世界都在呼吁节约用水，一个滴水 的水龙头，一个月可以浪费1至6升的水，一个漏水的马桶，一个月 要浪费3至25升的水。一滴水，微不足道，但是不停地滴起来，数 量就很可观了。据测定，"滴水"在1个小时里可以浪费到3.6公斤水; 1个月里可集到2.6吨水。这些水量，足可以供给一个人的生活所需， 可见，一点一滴的浪费都是不应该有的。至于连续成线的小水流，每 小时可集水17公斤，每月可集水12吨;哗哗响的"大水"，每小时可 集水670公斤，每月可集水482吨。可见，节约用水的重要性。
中国作为一个水资源缺乏的国家更应该节约用水，日常生活中， 洗澡水的浪费极为明显，不论是家用淋浴还是宾馆淋浴，都是水资源 浪费的一个重要环节，目前，还没有一个很好的系统来帮助家庭和宾 馆二次利用洗澡水。
实用新型内容
本实用新型的目的是为了克服现有技术中的不足，提供一种结构 简单、节约水资源、能耗低、使用方便、投资少、智能化的洗浴废水 二次利用系统。
本实用新型的目的是通过以下技术方案实现的：
一种生活废水二次利用系统，包括沐浴房、蓄水箱、马桶水箱、 液位传感器、微型自吸式水泵、电磁阀、止回阀、继电器开关和电控 单元，其特征在于，所述蓄水箱设置于沐浴房内，蓄水箱的上表面设 有滤水孔，所述滤水孔下方设置有带有过水孔的挡板，蓄水箱的上表 面和下表面之间设置有支撑柱，蓄水箱上部设有与下水管道相连通的 溢水口，蓄水箱的下部设有与微型自吸式水泵和止回阀相连接的出水 口，所述止回阀的出水端与马桶水箱相连接，所述马桶水箱内设置有 与继电器开关相连接的浮球，马桶水箱还通过电磁阀与自来水管相连 接;蓄水箱内还设置有液位传感器，电控单元通过导线分别与继电器 开关、电磁阀、微型自吸式水泵和液位传感器相连接。
所述蓄水箱上还设有带有阀门的排水孔。
所述蓄水箱的一侧还设有水位刻度表。
所述过水孔内设置有可拆卸的过滤网。
所述微型自吸式水泵设置在沐浴房内。
与现有技术相比，本实用新型的技术方案所带来的有益效果是：
1.本实用新型系统结构简单，体积小，可安装于家庭、酒店及各 种室内淋浴房内，既可用于淋浴废水的利用也可用于生活其他废水的 利用，方便使用。
2.本实用新型系统整体设施简单，节约成本，蓄水箱内设有支撑 柱，安全可靠。
3.本实用新型系统的蓄水箱内设有液位传感器，电控单元通过判 断液位传感器的状态来控制微型自吸式水泵及电磁阀的开与关，继电 器开关通过浮球在马桶水箱内的状态来控制通断，系统整体智能化程 度较高，废水利用率高，节水效果明显。
4.本系统蓄水箱的上表面设有滤水孔，滤水孔下方的挡板上还设 有带有过滤网的过水孔，二者相结合，可过滤悬浮物、沉淀物、毛发 等及其他细小杂物，干净卫生。
