申请日2015.03.09
公开(公告)日2015.07.15
IPC分类号C02F9/14
摘要
本实用新型公开了一种垃圾渗滤液污水处理系统，包括依次通过管道连接的调节池、折流式厌氧反应器、厌氧生物滤池、MBR反应缺氧池、MBR反应池、收集池、纳滤系统和混凝反应沉淀池。折流式厌氧反应器内置竖向导流板，厌氧生物滤池内设有填料层;MBR反应池底部设有污泥回流泵和MBR膜池;MBR反应池和收集池之间的管道上设有抽吸泵;混凝反应沉淀池设有药液混合器;纳滤系统通过管道连接排放槽。本系统处理操作简便、高效，处理装置结构简单，出水水质达标排放或回用。

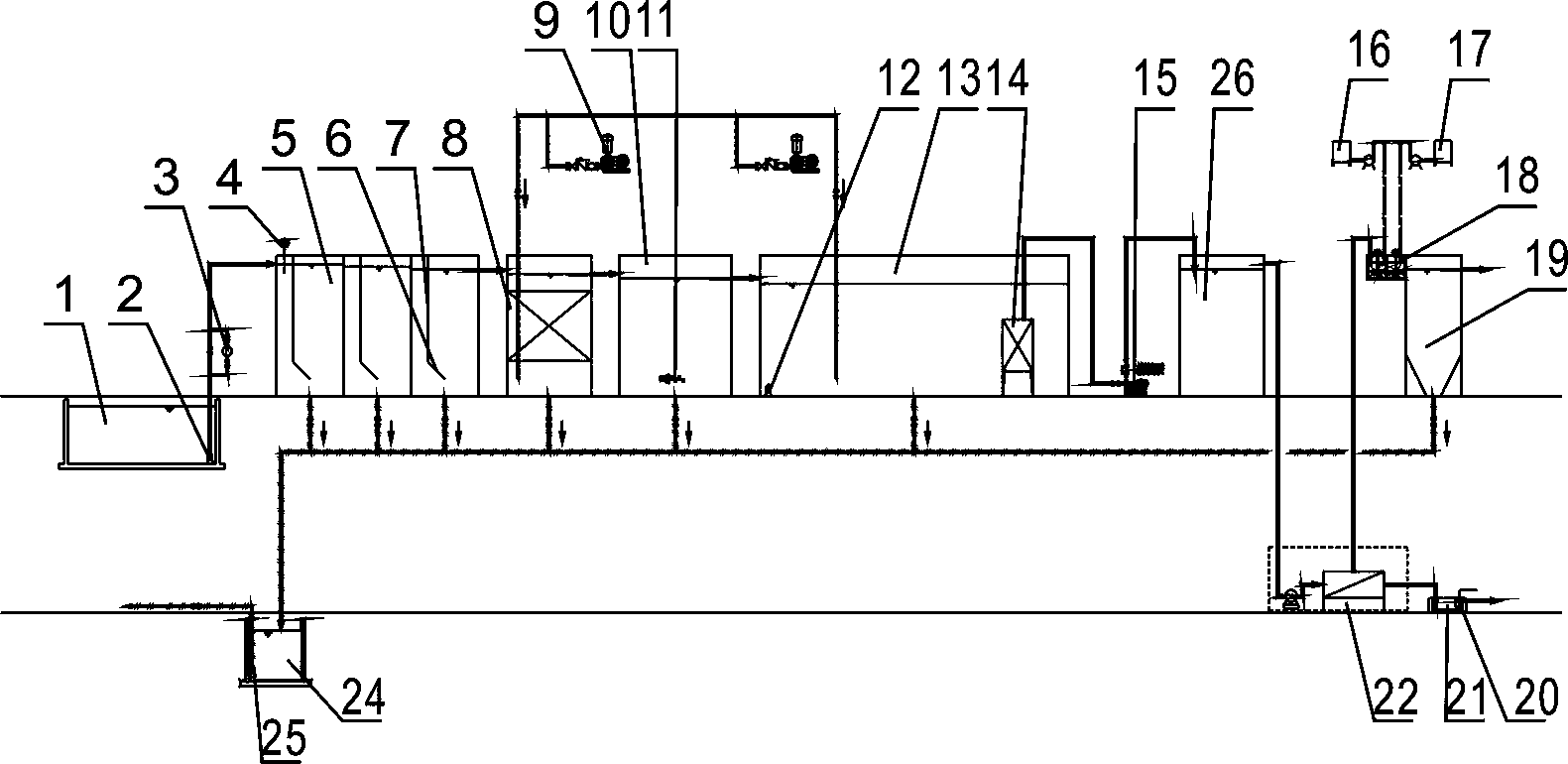

摘要附图
权利要求书
1.一种垃圾渗滤液污水处理系统，其特征是，包括依次通过管道连接的调节池、折流式厌氧反应器、厌氧生物滤池、MBR反应缺氧池、MBR反应池、收集池、纳滤系统和混凝反应沉淀池;所述调节池底部设有提升泵，所述提升泵出口通过管道连接折流式厌氧反应器;所述折流式厌氧反应器内置竖向导流板，所述竖向导流板下端设有折弯;所述厌氧生物滤池内设有填料层;所述MBR反应缺氧池底部设有水下搅拌器;所述MBR反应池底部设有污泥回流泵和MBR膜池，所述厌氧生物滤池和MBR反应池底部连接气管，所述气管连接风机;所述MBR反应池和收集池之间的管道上设有抽吸泵;所述混凝反应沉淀池设有药液混合器，所述药液混合器连接聚合氯化铝加药部件、聚丙烯酰胺加药部件和纳滤系统浓水出水管;所述纳滤系统通过管道连接排放槽;所述折流式厌氧反应器、厌氧生物滤池、MBR反应缺氧池、MBR反应池和混凝反应沉淀池底部均通过污泥管连接污泥浓缩池，所述污泥浓缩池底部设有污泥泵。
2.根据权利要求1所述的污水处理系统，其特征是，所述调节池和折流式厌氧反应器之间的管道上设有电磁流量计。
3.根据权利要求1或2所述的污水处理系统，其特征是，所述折流式厌氧反应器内设有温度检测部件。
4.根据权利要求1或2所述的污水处理系统，其特征是，所述排放槽设有超声波流量计。
说明书
一种垃圾渗滤液污水处理系统
技术领域
本实用新型涉及污水净化领域，具体涉及一种垃圾渗滤液污水处理系统。
背景技术
垃圾渗滤液是垃圾堆放、填埋过程中由于雨水的淋洗、冲刷以及地表水和地下水的浸泡，通过萃取、水解和发酵而过滤出来的含有大量有机杂质的渗滤液;具有水质复杂、含有重金属和腐殖质和可生化性差等特性。渗滤液若不经妥善处理而直接进入环境，将会对环境造成严重污染，最终影响整个地区的生态系统平衡，危害巨大。
实用新型内容
本实用新型的目的是提供一种垃圾渗滤液污水处理系统，处理操作简便、高效，处理装置结构简单，出水水质达标排放或回用。
为实现上述目的，本实用新型的一个实施例所采取的技术方案是：
包括依次通过管道连接的调节池、折流式厌氧反应器、厌氧生物滤池、MBR反应缺氧池、MBR反应池、收集池、纳滤系统和混凝反应沉淀池;调节池底部设有提升泵，提升泵出口通过管道连接折流式厌氧反应器;折流式厌氧反应器内置竖向导流板，竖向导流板下端设有折弯;厌氧生物滤池内设有填料层;MBR反应缺氧池底部设有水下搅拌器;MBR反应池底部设有污泥回流泵和MBR膜池，厌氧生物滤池和MBR反应池底部连接气管，气管连接风机;MBR反应池和收集池之间的管道上设有抽吸泵;混凝反应沉淀池设有药液混合器，药液混合器连接聚合氯化铝加药部件、聚丙烯酰胺加药部件和纳滤系统浓水出水管;纳滤系统通过管道连接排放槽;折流式厌氧反应器、厌氧生物滤池、MBR反应缺氧池、MBR反应池和混凝反应沉淀池底部均通过污泥管连接污泥浓缩池，污泥浓缩池底部设有污泥泵。
优选地，调节池和折流式厌氧反应器之间的管道上设有电磁流量计。
优选地，折流式厌氧反应器内设有温度检测部件。
优选地，排放槽设有超声波流量计。
本实用新型产生的有益效果为：处理操作简便、高效，处理装置结构简单，出水水质达标排放或回用。
