申请日2015.04.17
公开(公告)日2015.08.19
IPC分类号C02F103/16; C02F9/08
摘要
本实用新型公开了一种黄金工业含氰废水处理系统，它是由砂滤罐、保安过滤器、反渗透处理器、树脂吸附柱、混合搅拌槽、氧化槽、混凝搅拌槽、沉淀池、光催化氧化槽和回水池构成，其中树脂吸附柱内部装有阴离子交换树脂，用于吸附回收废水中的氰化物，氧化槽内部设有氧化剂加药管和催化剂加药管，用于对污染物进行氧化处理，光催化氧化槽内部含有紫外灯管和纳米二氧化钛涂层，用于对污染物的光催化氧化处理。本实用新型将反渗透膜处理工艺、树脂吸附工艺、化学氧化处理工艺、混凝沉淀处理工艺和光催化氧化技术结合在一起协同对废水进行处理，具有废水处理效果好、处理效率高，可实现废水中氰化物的回收等优点，具有广阔的应用前景。
权利要求书
1.一种黄金工业含氰废水处理系统，其特征在于：是由砂滤罐(1)、 保安过滤器(2)、反渗透处理器(3)、树脂吸附柱(4)、混合搅拌槽(5)、 氧化槽(6)、混凝搅拌槽(7)、沉淀池(8)、光催化氧化槽(9)和回水池(10) 构成，其中砂滤罐(1)为圆柱体结构，砂滤罐(1)侧身的下部和上部分别 设有砂滤罐进水管(11)和砂滤罐出水管(12)，砂滤罐出水管(12)与保安 过滤器进水管(21)相连，在砂滤罐(1)的内部设有滤料(13);保安过滤 器(2)为圆台状结构，保安过滤器(2)侧身上部对立设有保安过滤器进水 管(21)和保安过滤器出水管(22)，保安过滤器出水管(22)与反渗透进水 管(31)相连，保安过滤器(2)内部设有滤芯(23);反渗透处理器(3)为 一级或多级反渗透处理装置，在反渗透处理器(3)的两侧分别设有反渗透进 水管(31)、反渗透纯水出水管(32)和反渗透浓缩水出水管(33)，反渗透 浓缩水出水管(33)与树脂吸附柱进水管(41)相连;树脂吸附柱(4)的侧 身下部和上部分别设有树脂吸附柱进水管(41)和树脂吸附柱出水管(42)， 树脂吸附柱出水管(42)与混合搅拌槽进水管(51)相连，树脂吸附柱(4) 内部装有阴离子交换树脂(43);混合搅拌槽(5)的侧身上下方分别设有混 合搅拌槽进水管(51)和混合搅拌槽出水管(52)，混合搅拌槽出水管(52) 通过水泵(55)与氧化槽进水管(61)相连，在混合搅拌槽(5)上方设有酸 碱试剂加药管(53)，混合搅拌槽(5)内部装有搅拌装置(54);氧化槽(6) 的侧身上下方分别设有氧化槽进水管(61)和氧化槽出水管(62)，氧化槽出 水管(62)通过水泵(55)与混凝搅拌槽进水管(71)相连，氧化槽(6)内 部装有搅拌装置(54)，氧化槽(6)上方设有氧化剂加药管(63)和催化剂 加药管(64);混凝搅拌槽(7)侧身上下方分别设有混凝搅拌槽进水管(71) 和混凝搅拌槽出水管(72)，混凝搅拌槽出水管(72)与沉淀池进水管(81) 通过水泵(55)相连，混凝搅拌槽(7)上方设有凝聚剂加药管(73)和絮凝 剂加药管(74)，混凝搅拌槽(7)内部设有搅拌装置(54);沉淀池(8)为 圆形竖流式沉淀池，沉淀池(8)上部中心位置设有沉淀池进水管(81)，周 边设有沉淀池溢流堰(82)和沉淀池溢流槽(83)，沉淀池溢流槽(83)底部 设有沉淀池出水管(84)，沉淀池出水管(84)与光催化氧化槽进水管(91) 相连;光催化氧化槽(9)外壳为圆槽形，上面采用半球形封头密封，光催化 氧化槽(9)侧身的上下方分别设有光催化氧化槽进水管(91)和光催化氧化 槽出水管(92)，光催化氧化槽(9)内部设有竖立的紫外灯管(93)，紫外灯 管(93)固定在上下灯座上，紫外灯管(93)外面设有石英玻璃套管(94)， 光催化氧化槽(9)内部中心位置设有涂层滤网(96);回水池(10)为系统 反应后的集水池，回水池(10)内分别设有回水池进水管(101)和回水池抽 水管(102)，回水池进水管(101)与光催化氧化槽出水管(92)、反渗透纯 水出水管(32)相连。
2.根据权利要求1所述的一种黄金工业含氰废水处理系统，其特征在于： 所述砂滤罐(1)内部的滤料(13)为石英砂或无烟煤或锰砂，滤料(13)的 粒径为0.5mm～5mm。
3.根据权利要求1所述的一种黄金工业含氰废水处理系统，其特征在于： 所述保安过滤器(2)内部的滤芯(23)为PP棉或尼龙或熔喷，滤芯(23) 的精度为0.5～120μm。
4.根据权利要求1所述的一种黄金工业含氰废水处理系统，其特征在于： 所述紫外灯管(93)成圆形阵列在光催化氧化槽(9)的内部，各垂直方向紫 外灯管(93)的总长为光催化氧化槽(9)槽深的1/2～1。
5.根据权利要求1所述的一种黄金工业含氰废水处理系统，其特征在于： 所述涂层滤网(96)为圆筒形结构，竖立固定在光催化氧化槽(9)的中央， 涂层滤网(96)上面布满圆形或矩形滤孔，涂层滤网(96)的高大于等于各 垂直方向紫外灯管(93)的总长，涂层滤网(96)所围成的圆筒形半径小于 紫外灯管(93)所阵列的圆形半径。
6.根据权利要求1所述的一种黄金工业含氰废水处理系统，其特征在于： 所述光催化氧化槽(9)的内壁和涂层滤网(96)的表面都涂有纳米二氧化钛 光触媒材料。
说明书
一种黄金工业含氰废水处理系统
技术领域
本实用新型涉及工业废水治理技术领域，特别涉及一种黄金工业含氰废 水的处理系统。
背景技术
黄金工业在黄金的生产过程中由于使用氰化提金工艺，会产生大量的含 氰废水，这部分含氰废水不仅含有一定量的剧毒氰化物，而且还含有硫氰酸 盐和铜、锌、铅之类的重金属离子，如果得不到有效的处理，将会产生重大 的环保隐患。从目前国内黄金工业的含氰废水处理情况来看，尚没有先进成 熟的含氰废水处理系统。
发明内容
本实用新型的目的就是针对上述问题，而提供一种处理效果好、处理效 率高的黄金工业含氰废水处理系统。

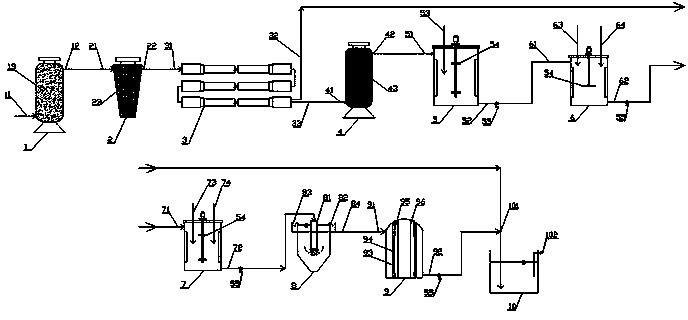

本实用新型是由砂滤罐、保安过滤器、反渗透处理器、树脂吸附柱、混 合搅拌槽、氧化槽、混凝搅拌槽、沉淀池、光催化氧化槽和回水池构成，其 中砂滤罐为圆柱体结构，砂滤罐侧身的下部和上部分别设有砂滤罐进水管和 砂滤罐出水管，砂滤罐出水管与保安过滤器进水管相连，在砂滤罐的内部设 有滤料;保安过滤器为圆台状结构，保安过滤器侧身上部对立设有保安过滤 器进水管和保安过滤器出水管，保安过滤器出水管与反渗透处理器进水管相 连，保安过滤器内部设有滤芯;反渗透处理器为一级或多级反渗透处理装置， 在反渗透处理器的两侧分别设有反渗透进水管、反渗透纯水出水管和反渗透 浓缩水出水管，反渗透浓缩水出水管与树脂吸附柱进水管相连;树脂吸附柱 为圆筒形结构，上下封闭，树脂吸附柱的侧身下部和上部分别设有树脂吸附 柱进水管和树脂吸附柱出水管，树脂吸附柱出水管与混合搅拌槽进水管相连， 树脂吸附柱内部装有阴离子交换树脂;混合搅拌槽的侧身上下方分别设有混 合搅拌槽进水管和混合搅拌槽出水管，混合搅拌槽出水管通过水泵与氧化槽 进水管相连，在混合搅拌槽上方设有酸碱试剂加药管，混合搅拌槽内部装有 搅拌装置;氧化槽的侧身上下方分别设有氧化槽进水管和氧化槽出水管，氧 化槽出水管通过水泵与混凝搅拌槽进水管相连，氧化槽内部装有搅拌装置， 氧化槽上方设有氧化剂加药管和催化剂加药管;混凝搅拌槽侧身上下方分别 设有混凝搅拌槽进水管和混凝搅拌槽出水管，混凝搅拌槽出水管与沉淀池进 水管通过水泵相连，混凝搅拌槽上方设有凝聚剂加药管和絮凝剂加药管，混 凝搅拌槽内部设有搅拌装置;沉淀池为圆形竖流式沉淀池，沉淀池上部中心 位置设有沉淀池进水管，周边设有沉淀池溢流堰和沉淀池溢流槽，沉淀池溢 流槽底部设有沉淀池出水管，沉淀池出水管与光催化氧化槽进水管相连;光 催化氧化槽外壳为圆槽形，上面采用半球形封头密封，光催化氧化槽侧身的 上下方分别设有光催化氧化槽进水管和光催化氧化槽出水管，光催化氧化槽 内部设有竖立的紫外灯管，紫外灯管固定在上下灯座上，紫外灯管外面设有 石英玻璃套管，光催化氧化槽内部中心位置设有涂层滤网;回水池为系统反 应后的集水池，回水池内分别设有回水池进水管和回水池抽水管，回水池进 水管与光催化氧化槽出水管、反渗透纯水出水管相连。
所述砂滤罐内部的滤料为石英砂或无烟煤或锰砂等，滤料的粒径为 0.5mm～5mm。
所述保安过滤器内部的滤芯为PP棉或尼龙或熔喷等材质，滤芯的精度为 0.5～120μm。
所述紫外灯管成圆形阵列在光催化氧化槽的内部，各垂直方向紫外灯管 的总长为光催化氧化槽槽深的1/2～1。
所述涂层滤网为圆筒形结构，竖立固定在光催化氧化槽的中央，涂层滤 网上面布满圆形或矩形滤孔，涂层滤网的高大于等于各垂直方向紫外灯管的 总长，涂层滤网所围成的圆筒形半径小于紫外灯管所阵列的圆形半径。
所述光催化氧化槽的内壁和涂层滤网的表面都涂有纳米二氧化钛光触媒 材料。
本实用新型的有益效果：
本实用新型将反渗透膜处理工艺、树脂吸附工艺、化学氧化处理工艺、 混凝沉淀处理工艺和光催化氧化技术结合在一起协同对废水进行处理，具有 废水处理效果好、处理效率高，可实现废水中氰化物的回收等优点，具有广 阔的应用前景。
