申请日2015.04.17
公开(公告)日2015.08.19
IPC分类号B01F7/04; B01F15/00
摘要
本实用新型公开了一种安全均匀搅拌污泥的装置，搅拌轴(2)上设有多个搅拌刀杆(3)，搅拌轴(2)伸出料仓壳体(1)一端安装齿轮(10)，搅拌轴(2)通过齿轮(10)与齿条箱(7)连接;搅拌轴(2)两端固定套有橡胶套(4)，橡胶套(4)分别固定安装在前轴承座(6)和后轴承座(5)位于料仓壳体(1)内的一侧上。本实用新型有效阻断了泄漏通道，橡胶套随着搅拌轴顺时针和逆时针来回扭转，不需做整圈的旋转运动，橡胶套与搅拌轴之间不存在相对运动，保证橡胶套与搅拌轴或轴承座之间达到持续的静配合，同时减少了磨损，杜绝泄漏的可能;提高了污泥搅拌的效果，结构简单，省去了电动机，简化了传统的密封结构，降低了生产和维护费用。
权利要求书
1.一种安全均匀搅拌污泥的装置，包括料仓壳体(1)和搅拌轴(2)，搅拌轴(2)安 装在料仓壳体(1)的前轴承座(6)和后轴承座(5)上，其特征在于，搅拌轴(2)上设 有多个搅拌刀杆(3)，搅拌轴(2)伸出料仓壳体(1)的一端安装齿轮(10)，搅拌轴(2) 通过齿轮(10)与齿条箱(7)连接;所述搅拌轴(2)两端固定套设橡胶套(4)，橡胶套 (4)分别安装在前轴承座(6)和后轴承座(5)位于料仓壳体(1)内的一侧上。
2.根据权利要求1所述的安全均匀搅拌污泥的装置，其特征在于，所述搅拌刀杆(3) 均匀交错安装在搅拌轴(2)上，相邻搅拌刀杆(3)之间的夹角为120°。
3.根据权利要求1所述的安全均匀搅拌污泥的装置，其特征在于，所述齿条箱(7)包 括设在齿条箱壳体(8)内的齿条(11)和与齿条(11)两端相连的油缸(12)。
说明书
安全均匀搅拌污泥的装置
技术领域
本实用新型涉及一种装置，具体是一种安全均匀搅拌污泥的装置。
背景技术
目前，由于污泥的水份比较大、颗粒比较小、酸碱度大等原因容易造成污泥搅拌装置 密封被损坏发生泄漏，同时，现有搅拌效率较低，搅拌污泥的搅拌轴在电机的带动下做顺 时针或逆时针的持续旋转，时间久了搅拌轴与轴承座之间的密封会受到磨损，继而出现空 隙，料仓里的污泥很容易从空隙中泄漏出来。
发明内容
针对上述现有技术存在的问题，本实用新型的目的是提供一种不容易泄漏、污泥搅拌 效果好的安全均匀搅拌污泥的装置。

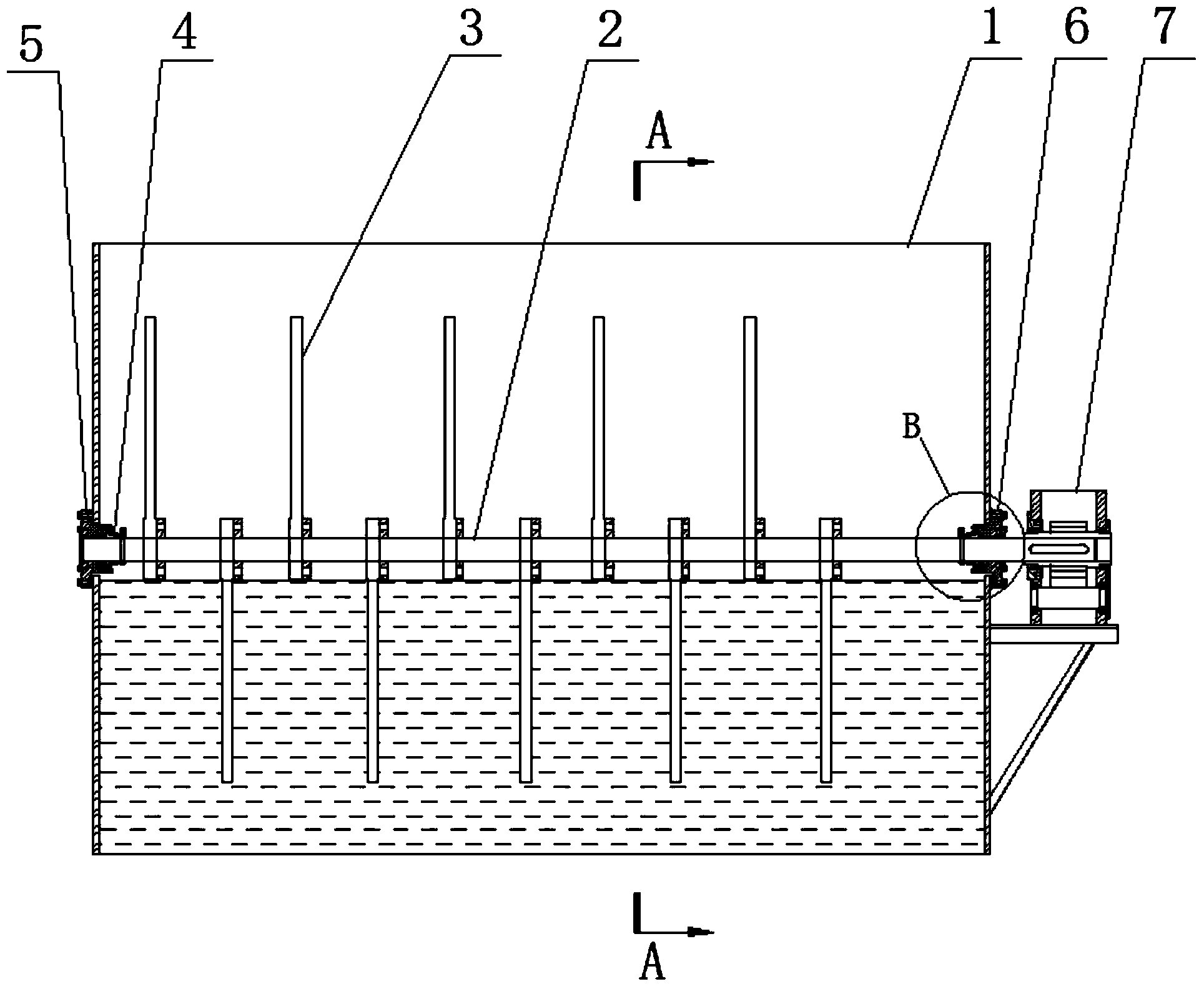

为实现上述目的，本实用新型采用的技术方案是：一种安全均匀搅拌污泥的装置，包 括料仓壳体和搅拌轴，搅拌轴安装在料仓壳体的前轴承座和后轴承座上，搅拌轴上设有多 个搅拌刀杆，搅拌轴伸出料仓壳体的一端安装齿轮，搅拌轴通过齿轮与齿条箱连接;搅拌 轴两端固定套设橡胶套，橡胶套分别安装在前轴承座和后轴承座位于料仓壳体内的一侧上。
工作时，将污泥置于装置内，保证污泥的液面高度不高于搅拌轴所在的平面，齿条箱 提供搅拌动力，带动与之连接的齿轮，使齿轮在-180°～+180°之间来回转动，齿轮带动搅拌 轴同步回转，固定在搅拌轴上的搅拌刀杆与污泥相对运动，从而达到搅拌污泥的作用。同 时，固定在搅拌轴上的橡胶套在-180°～+180°之间来回扭转，橡胶套与搅拌轴或前后轴承座 之间不存在相对运动，保证了橡胶套与搅拌轴或前后轴承座之间达到良好的静配合，从而 持续填充搅拌轴与前后轴承座之间的旋转空隙，阻断污泥泄漏的通道。
优选的，为了使搅拌更加均匀，搅拌刀杆均匀交错安装在搅拌轴上，相邻搅拌刀杆之 间的夹角为120°。
优选的，齿条箱包括设在齿条箱壳体内的齿条和与齿条两端相连的油缸。
本实用新型可以有效改善料仓泄漏，有效阻断了污泥泄漏的通道，设置的橡胶套随着 搅拌轴顺时针和逆时针来回扭转，不需持续做整圈的旋转运动，橡胶套与搅拌轴之间不存 在相对运动，可以保证橡胶套与搅拌轴或轴承座之间达到良好持续的静配合，同时减少了 磨损，从源头上杜绝了泄漏的可能，搅拌安全;提高了污泥搅拌的效果，结构简单，省去 了电动机，简化了传统的密封结构，降低了生产成本和维护费用。
