申请日2015.04.17
公开(公告)日2015.08.19
IPC分类号C02F9/08
摘要
本实用新型公开了一种黄金行业含氰废水处理系统，它是由树脂吸附柱、混合搅拌槽、紫外/臭氧氧化槽、混凝搅拌槽、沉淀池、臭氧/活性炭催化氧化槽、回水池、水泵和臭氧发生器构成，其中树脂吸附柱内部装有阴离子交换树脂，用于吸附回收废水中的氰化物，紫外/臭氧氧化槽和臭氧/活性炭催化氧化槽内部都设有臭氧曝气系统，用于臭氧协同紫外线、活性炭对污染物的氧化处理，混凝搅拌槽内设有凝聚剂加药管和絮凝剂加药管，用于污染物的混凝沉淀处理。本实用新型将树脂吸附工艺、紫外/臭氧氧化处理工艺、混凝沉淀处理工艺和臭氧/活性炭催化氧化工艺结合在一起协同对废水进行处理，具有废水处理效果好、处理效率高，可实现废水中氰化物的回收等优点，具有广阔的应用前景。
权利要求书

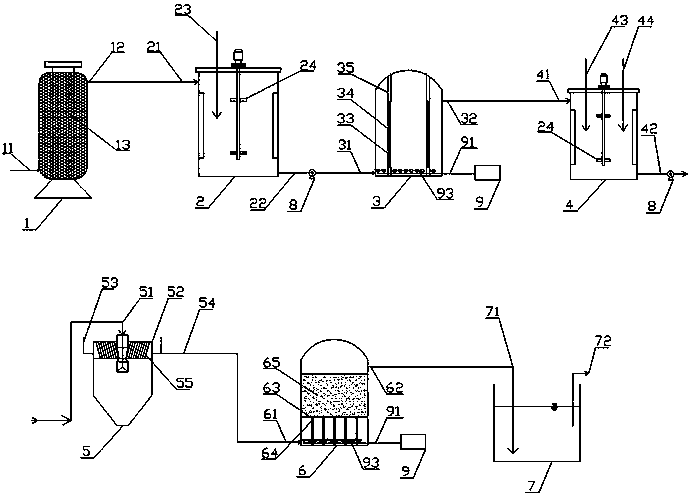

1.一种黄金行业含氰废水处理系统，其特征在于：是由树脂吸附柱(1)、 混合搅拌槽(2)、紫外/臭氧氧化槽(3)、混凝搅拌槽(4)、沉淀池(5)、臭 氧/活性炭催化氧化槽(6)、回水池(7)、水泵(8)和臭氧发生器(9)构成， 其中树脂吸附柱(1)为圆筒形结构，上下封闭，树脂吸附柱(1)的侧身下 部和上部分别设有树脂吸附柱进水管(11)和树脂吸附柱出水管(12)，树脂 吸附柱出水管(12)与混合搅拌槽进水管(21)相连，树脂吸附柱(1)内部 装有阴离子交换树脂(13);混合搅拌槽(2)的侧身上下方分别设有混合搅 拌槽进水管(21)和混合搅拌槽出水管(22)，混合搅拌槽出水管(22)通过 水泵(8)与紫外/臭氧氧化槽进水管(31)相连，在混合搅拌槽(2)上方设 有酸碱试剂加药管(23)，混合搅拌槽(2)内部装有搅拌装置(24);紫外/ 臭氧氧化槽(3)外壳为圆槽形，上面采用半球形封头密封，紫外/臭氧氧化槽 (3)侧身的下方设有紫外/臭氧氧化槽进水管(31)，侧身上方设有紫外/臭氧 氧化槽出水管(32)，紫外/臭氧氧化槽出水管(32)与混凝搅拌槽进水管(41) 相连，紫外/臭氧氧化槽(3)内部设有竖立的紫外灯管(33)，紫外灯管(33) 固定在上下灯座(35)上，紫外灯管(33)外面设有石英玻璃套管(34)，紫 外/臭氧氧化槽(3)底部设有臭氧曝气系统;混凝搅拌槽(4)侧身上下方分 别设有混凝搅拌槽进水管(41)和混凝搅拌槽出水管(42)，混凝搅拌槽出水 管(42)与沉淀池进水管(51)通过水泵(8)相连，混凝搅拌槽(4)上方 设有凝聚剂加药管(43)和絮凝剂加药管(44)，混凝搅拌槽(4)内部设有 搅拌装置(24);沉淀池(5)为斜板式沉淀池，沉淀池(5)上部中心位置设 有沉淀池进水管(51)，周边设有沉淀池溢流堰(52)和沉淀池溢流槽(53)， 沉淀池溢流槽(53)底部设有沉淀池出水管(54)，沉淀池出水管(54)与臭 氧/活性炭催化氧化槽进水管(61)相连，沉淀池内部设有斜板(55);臭氧/ 活性炭催化氧化槽(6)外壳为圆槽形，上面采用半球形封头密封，臭氧/活性 炭催化氧化槽(6)侧身的下方设有臭氧/活性炭催化氧化槽进水管(61)，侧 身上方设有臭氧/活性炭催化氧化槽出水管(62)，臭氧/活性炭催化氧化槽(6) 底部设有臭氧曝气系统，臭氧曝气系统的上方设有滤网(63)，滤网(63)焊 接在滤网支撑架(632)上并通过滤网支撑架(632)和竖立的滤网支撑柱(64) 支撑，滤网(63)上方为活性炭层(65);回水池(7)为系统反应后的集水 池，回水池(7)内分别设有回水池进水管(71)和回水池抽水管(72)，回 水池进水管(71)与臭氧/活性炭催化氧化槽出水管(62)相连。
2.根据权利要求1所述的一种黄金行业含氰废水处理系统，其特征在于： 所述臭氧曝气系统由臭氧发生器(9)、臭氧曝气管(91)、臭氧曝气支管(92) 和臭氧微孔曝气器(93)组成，臭氧曝气管(91)的末端与臭氧发生器(9) 相连，臭氧曝气管(91)的前端两侧等间距垂直设有各臭氧曝气支管(92)， 各臭氧曝气支管(92)上等间距设有臭氧微孔曝气器(93)。
3.根据权利要求2所述的一种黄金行业含氰废水处理系统，其特征在于： 所述臭氧曝气系统中的臭氧曝气管(91)和臭氧曝气支管(92)的材质为不 锈钢，臭氧微孔曝气器(93)的材质为316L不锈钢、钛合金或陶瓷。
4.根据权利要求1所述的一种黄金行业含氰废水处理系统，其特征在于： 所述紫外/臭氧氧化槽(3)为不锈钢材质，紫外/臭氧氧化槽(3)内部的灯座 (35)为不锈钢或环氧树脂或聚四氟乙烯材质，臭氧/活性炭催化氧化槽(6)、 滤网支撑架(632)和滤网支撑柱(64)为不锈钢材质。
5.根据权利要求1所述的一种黄金行业含氰废水处理系统，其特征在于： 所述紫外灯管(33)成圆形阵列在紫外/臭氧氧化槽(3)的内部，紫外灯管(33) 波长在180～750nm之间。
6.根据权利要求1所述的一种黄金行业含氰废水处理系统，其特征在于： 所述滤网(63)外形为圆形，滤网(63)周身布满方形或圆形滤孔，滤孔尺 寸小于活性炭层(65)中活性炭颗粒的大小。
7.根据权利要求1所述的一种黄金行业含氰废水处理系统，其特征在于： 所述滤网支撑架(632)外形为“车轮”形状，外圈直径与臭氧/活性炭催化氧 化槽(6)的内径相等，并焊接在臭氧/活性炭催化氧化槽(6)的内壁上，圈 内轴架(633)为“米”字形或平行排列，轴架(633)下设有滤网支撑柱(64)。
说明书
一种黄金行业含氰废水处理系统
技术领域
本实用新型涉及工业废水治理技术领域，特别涉及一种黄金行业含氰废 水的处理系统。
背景技术
黄金行业在黄金的生产过程中由于使用氰化提金工艺，会产生大量的含 氰废水，这部分含氰废水不仅含有一定量的剧毒氰化物，而且还含有硫氰酸 盐和铜、锌、铅之类的重金属离子，如果得不到有效的处理，将会产生重大 的环保隐患。从目前国内黄金行业的含氰废水处理情况来看，尚没有先进成 熟的含氰废水处理系统。
发明内容
本实用新型的目的就是针对上述问题，而提供一种工艺流程简单、处理 效果好、处理效率高的黄金行业含氰废水综合处理系统。
本实用新型是由树脂吸附柱、混合搅拌槽、紫外/臭氧氧化槽、混凝搅拌 槽、沉淀池、臭氧/活性炭催化氧化槽、回水池、水泵和臭氧发生器构成，其 中树脂吸附柱为圆筒形结构，上下封闭，树脂吸附柱的侧身下部和上部分别 设有树脂吸附柱进水管和树脂吸附柱出水管，树脂吸附柱出水管与混合搅拌 槽进水管相连，树脂吸附柱内部装有阴离子交换树脂;混合搅拌槽的侧身上 下方分别设有混合搅拌槽进水管和混合搅拌槽出水管，混合搅拌槽出水管通 过水泵与紫外/臭氧氧化槽进水管相连，在混合搅拌槽上方设有酸碱试剂加药 管，混合搅拌槽内部装有搅拌装置;紫外/臭氧氧化槽外壳为圆槽形，上面采 用半球形封头密封，紫外/臭氧氧化槽侧身的下方设有紫外/臭氧氧化槽进水 管，侧身上方设有紫外/臭氧氧化槽出水管，紫外/臭氧氧化槽出水管与混凝搅 拌槽进水管相连，紫外/臭氧氧化槽内部设有竖立的紫外灯管，紫外灯管固定 在上下灯座上，紫外灯管外面设有石英玻璃套管，紫外/臭氧氧化槽底部设有 臭氧曝气系统;混凝搅拌槽侧身上下方分别设有混凝搅拌槽进水管和混凝搅 拌槽出水管，混凝搅拌槽出水管与沉淀池进水管通过水泵相连，混凝搅拌槽 上方设有凝聚剂加药管和絮凝剂加药管，混凝搅拌槽内部设有搅拌装置;沉 淀池为斜板式沉淀池，沉淀池上部中心位置设有沉淀池进水管，周边设有沉 淀池溢流堰和沉淀池溢流槽，沉淀池溢流槽底部设有沉淀池出水管，沉淀池 出水管与臭氧/活性炭催化氧化槽进水管相连，沉淀池内部设有斜板;臭氧/ 活性炭催化氧化槽外壳为圆槽形，上面采用半球形封头密封，臭氧/活性炭催 化氧化槽侧身的下方设有臭氧/活性炭催化氧化槽进水管，侧身上方设有臭氧/ 活性炭催化氧化槽出水管，臭氧/活性炭催化氧化槽底部设有臭氧曝气系统， 臭氧曝气系统的上方设有滤网，滤网焊接在滤网支撑架上并通过滤网支撑架 和竖立的滤网支撑柱支撑，滤网上方为活性炭层;回水池为系统反应后的集 水池，回水池内分别设有回水池进水管和回水池抽水管，回水池进水管与臭 氧/活性炭催化氧化槽出水管相连。
所述混合搅拌槽酸碱试剂加药管中的酸碱试剂为硫酸、盐酸、氢氧化钠 溶液或石灰乳。
所述臭氧曝气系统由臭氧发生器、臭氧曝气管、臭氧曝气支管和臭氧微 孔曝气器组成，臭氧曝气管的末端与臭氧发生器相连，臭氧曝气管的前端两 侧等间距垂直设有各臭氧曝气支管，各臭氧曝气支管上等间距设有臭氧微孔 曝气器。
所述臭氧曝气系统中的臭氧曝气管和臭氧曝气支管的材质为不锈钢，臭 氧微孔曝气器的材质为316L不锈钢、钛合金或陶瓷。
所述紫外/臭氧氧化槽为不锈钢材质，紫外/臭氧氧化槽内部的灯座为不锈 钢、环氧树脂或聚四氟乙烯材质，臭氧/活性炭催化氧化槽、滤网支撑架和滤 网支撑柱为不锈钢材质。
所述紫外灯管成圆形阵列在紫外/臭氧氧化槽的内部，紫外灯管波长在 180～750nm之间。
所述混凝搅拌槽凝聚剂加药管中的凝聚剂为高分子无机盐溶液，絮凝剂 加药管中的絮凝剂为聚丙烯酰胺溶液。
所述滤网外形为圆形，滤网周身布满方形或圆形滤孔，滤孔尺寸小于活 性炭层中活性炭颗粒的大小，滤网支撑架外形为“车轮”形状，外圈直径与 臭氧/活性炭催化氧化槽的内径相等，并焊接在臭氧/活性炭催化氧化槽的内壁 上，圈内轴架为“米”字形或平行排列，轴架下设有滤网支撑柱。
本实用新型的有益效果：
本实用新型将树脂吸附工艺、紫外/臭氧氧化处理工艺、混凝沉淀处理工 艺和臭氧/活性炭催化氧化工艺结合在一起协同对废水进行处理，具有工艺流 程简单，废水处理效果好、处理效率高，可实现废水中氰化物的回收等优点， 具有广阔的应用前景。
