申请日2015.01.28
公开(公告)日2015.09.09
IPC分类号E03F11/00
摘要
本实用新型是一种压缩式水平滑动污水池加盖膜密闭罩，其包括有覆盖膜、支撑架，该密闭罩还包括有滑轮及导轨，所述支撑架底部设置有滑轮，所述滑轮被导轨所支撑。支撑架依次排列，固定支撑有覆盖膜，支撑架之间不需要固定支撑，这样通过滑轮可以使支撑架带动覆盖膜打开及收拢，从而便于对密闭罩进行维护及安装。本实用新型通过上述的结构设置，使得覆盖膜和支撑架能够随意打开和折叠，使密闭罩能够水平移动，便于日常的维护和保养;同时，该结构也避免在覆盖膜上开设观察窗，保持了覆盖膜的整体性。
权利要求书
1.一种压缩式水平滑动污水池加盖膜密闭罩，其包括有覆盖膜、支撑架，其特征在于 该密闭罩还包括有滑轮及导轨，所述支撑架底部设置有滑轮，所述滑轮被导轨所支撑，支撑 架依次排列，固定支撑有覆盖膜。
2.如权利要求1所述的压缩式水平滑动污水池加盖膜密闭罩，其特征在于所述密闭罩， 还设置有桥架，所述桥架位于该密闭罩的中间位置，且所述桥架的两侧固定有支撑架。
3.如权利要求1所述的压缩式水平滑动污水池加盖膜密闭罩，其特征在于所述支撑架， 相邻支撑架之间设置有牵引索。
4.如权利要求3所述的压缩式水平滑动污水池加盖膜密闭罩，其特征在于所述牵引架， 为刚性的两个延伸架构成，所述延伸架两端铰接于支撑架的下部，且所述两个延伸架铰接于 一起。
5.如权利要求4所述的压缩式水平滑动污水池加盖膜密闭罩，其特征在于所述延伸架， 其两个延伸架之间始终保持小于180°的夹角。
6.如权利要求3所述的压缩式水平滑动污水池加盖膜密闭罩，其特征在于所述牵引架， 其为柔性的牵引架，且所述牵引架两端分别固定于相邻支撑架的中部或上部。
7.如权利要求1所述的压缩式水平滑动污水池加盖膜密闭罩，其特征在于所述导轨， 为凹槽状，所述滑轮嵌设于该导轨中。
说明书
压缩式水平滑动污水池加盖膜密闭罩
技术领域
本实用新型涉及环保设备，准确地说是用于将污水池所产生废气进行处理的密封装置。
背景技术
随着人们生活水平的不断提高，民众对于自己的生存环境日益重视，然而反作用的是， 随着工业化水平的提高，一些企业的污染也随之日益恶化，特别是污染严重的诸如医药化工、 造纸业与市政污水处理厂等单位，随着市区面积的扩大而距离市区越来越近。而且当前很多 污水厂周边建有不少居民楼，集中处理污水的厂池原来都是裸露在外，一旦有风刮过，臭气 就会随风飘散到居民楼内，随着人们对健康环境的要求与呼声愈来愈高，上述的问题不仅影 响到人们的正常工作和生活，也会带来不必要的社会问题。
目前，污水处理厂及垃圾填埋场的恶臭气体污染一直是有关人员最头痛的问题,治理办法 是有，通常会通过大型的沉降池等进行处理，可是大型池体(如沉淀池、污泥氧化沟、浓缩 池、消化池)的气体收集是最难最大的问题，还具有跨度大、容易腐蚀，寿命短，耐久度差 的缺陷。特别是一些沉淀池，不仅尺寸大(通常直径达到40～60m)，普通加盖形式很难实现， 或者实现后结构笨重，原有池体难于承受而无法实施(因为一些污水池设计建造时并未考虑 这些荷载)，而且由于有些污水池有行走式污水处理设备及检测设备，操作人员需要经常性 进行检查和操作，如果采用普通方法加盖密封，操作人员需要进入密封盖体内操作由于有毒 废臭气的影响将十分危险，并且行走式污水处理设备及检测设备在密封盖体内由于受腐蚀性 废臭气的侵蚀，非常容易出现故障，使用寿命大大缩短。
专利申请201020664201.9号公布了名称为“污水池密封除臭盖”的一种污水池密封除臭 盖，其包含密封罩、支撑框架。支撑框架含有连接件，连接密封罩;支撑框架连接着刮泥机， 支撑框架连有除臭部件，支撑框架的周边还可连有绕污水池周边行走的行走轮，整个装置的 转动是由驱动电机驱动的。除臭部件是指采用生物法、离子法或者吸附法除臭的零部件，或 者还有除臭原料，不包含外来水源。除臭部件的动力和驱动电机的动力均由电源线提供。该 专利申请采用了密封罩盖住污水池，同时配合有行走轮，能够实现随动式的密封结构，然而， 此种结构的问题在于该密封盖适合于圆形的污水池，对于方形的污水池不能进行处理，同时， 改密封除臭盖结构相对固定，密封罩难以拆卸，维护颇为不便，既影响密封罩的正常寿命， 也增加了维护成本。
实用新型内容
基于此，本实用新型的首要目的是提供一种压缩式水平滑动污水池加盖膜密闭罩，该 密闭罩看进行水平滑动推拉，便于维护，特别适合于方形的污水池进行污水处理。
本实用新型的再一个目的是提供一种压缩式水平滑动污水池加盖膜密闭罩，该密闭罩 的结构简单紧凑，安全性能高，便于制造及安装。
为了达到上述目的，本实用新型是这样实现的。

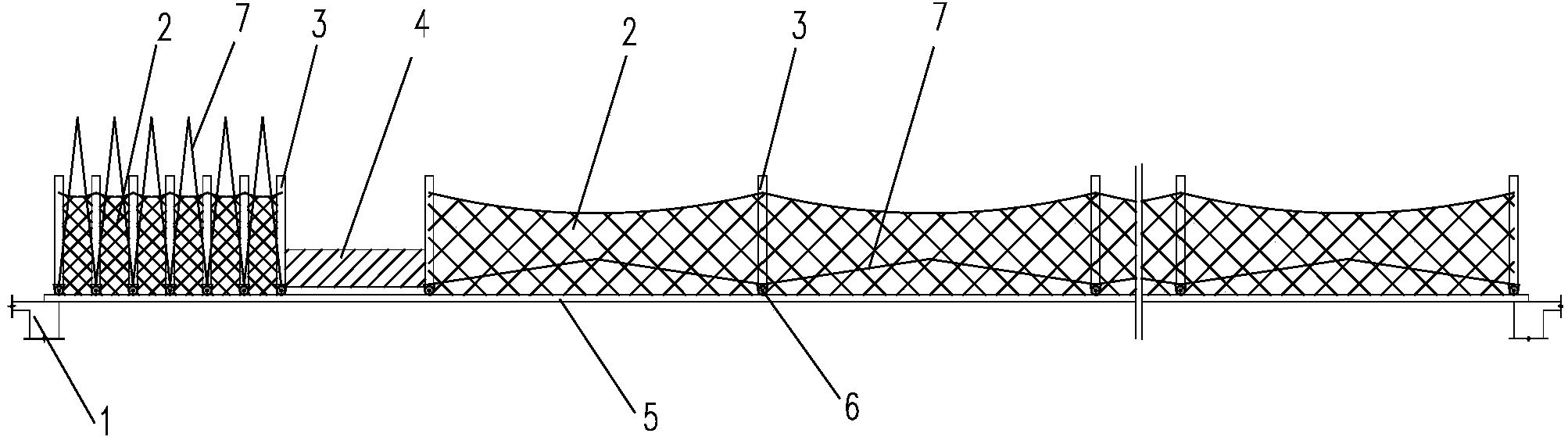

一种压缩式水平滑动污水池加盖膜密闭罩，其包括有覆盖膜、支撑架，其特征在于该 密闭罩还包括有滑轮及导轨，所述支撑架底部设置有滑轮，所述滑轮被导轨所支撑。支撑架 依次排列，固定支撑有覆盖膜，支撑架之间不需要固定支撑，这样通过滑轮可以使支撑架带 动覆盖膜打开及收拢，从而便于对密闭罩进行维护及安装。
所述密闭罩，还设置有桥架，所述桥架位于该密闭罩的中间位置，且所述桥架的两侧 固定有支撑架，以在密闭罩进行正常使用时进行，可以通过桥架对覆盖膜及其他的设备、部 件进行正常的维护和保养。
所述支撑架，相邻支撑架之间设置有牵引索，以对支撑架的位置进行限制。
进一步，所述牵引架，为刚性的两个延伸架构成，所述延伸架两端铰接于支撑架的下 部，且所述两个延伸架铰接于一起，这样在支撑架收拢时，两个延伸架能够折叠起来，支撑 架打开时，延伸架能够牵引支撑架，避免过渡打开对覆盖膜造成伤害。
更进一步，所述延伸架，其两个延伸架之间始终保持小于180°的夹角，以便于折叠及 打开。
所述牵引架，其为柔性的牵引架，且所述牵引架两端分别固定于相邻支撑架的中部或 上部。
所述导轨，为凹槽状，所述滑轮嵌设于该导轨中，以便于滑轮能够沿着导轨移动，避 免滑轮的偏移。
本实用新型通过上述的结构设置，使得覆盖膜和支撑架能够随意打开和折叠，使密闭 罩能够水平移动，便于日常的维护和保养;同时，该结构也避免在覆盖膜上开设观察窗，保 持了覆盖膜的整体性。
而且，本实用新型结构简单紧凑，安全性能高，便于制造及安装，特别适合于方形的 污水池进行污水处理。
