申请日2015.01.28
公开(公告)日2015.09.09
IPC分类号E03F11/00
摘要
本实用新型是一种卷帘式污水池加盖膜密闭罩，其包括有覆盖膜、支撑架，该密闭罩还包括有支架、电机、滚轴及收卷轴，所述支架为框架形结构，支撑架铺设并固定在支架上，对密闭膜进行支撑;所述支架的一侧设置有滚轴，所述滚轴上固定有密闭膜，所述支架的另一侧设置有收卷轴，所述收卷轴上也固定有密闭膜，电机分别连接滚轴及收卷轴，这样可以通过电机控制滚轴及收卷轴的运动，使密闭膜收卷起来或打开，覆盖于污水池上，实现密闭膜自动收卷的目的，便于人们进行设备的维护和保养。
权利要求书
1.一种卷帘式污水池加盖膜密闭罩，其包括有覆盖膜、支撑架，其特征在于该密闭罩 还包括有支架、电机、滚轴及收卷轴，所述支架为框架形结构，支撑架铺设并固定在支架上， 对密闭膜进行支撑;所述支架的一侧设置有滚轴，所述滚轴上固定有密闭膜，所述支架的另 一侧设置有收卷轴，所述收卷轴上也固定有密闭膜，电机分别连接滚轴及收卷轴。
2.如权利要求1所述的卷帘式污水池加盖膜密闭罩，其特征在于所述滚轴，通过拉索 与电机进行连接。
3.如权利要求2所述的卷帘式污水池加盖膜密闭罩，其特征在于所述滚轴的两侧具有 滚轮，拉索设置于滚轮上，滚轮与滚轴同步旋转。
4.如权利要求1所述的卷帘式污水池加盖膜密闭罩，其特征在于所述支撑架，设置与 密闭膜的下方，对密闭膜进行支撑。
5.如权利要求1所述的卷帘式污水池加盖膜密闭罩，其特征在于所述电机，固定与支 架上，且所述支架的底部固定有支脚。
说明书
卷帘式污水池加盖膜密闭罩
技术领域
本实用新型涉及环保设备，准确地说是用于将污水池所产生废气进行处理的密封装置。
背景技术
随着人们生活水平的不断提高，民众对于自己的生存环境日益重视，然而反作用的是， 随着工业化水平的提高，一些企业的污染也随之日益恶化，特别是污染严重的诸如医药化工、 造纸业与市政污水处理厂等单位，随着市区面积的扩大而距离市区越来越近。而且当前很多 污水厂周边建有不少居民楼，集中处理污水的厂池原来都是裸露在外，一旦有风刮过，臭气 就会随风飘散到居民楼内，随着人们对健康环境的要求与呼声愈来愈高，上述的问题不仅影 响到人们的正常工作和生活，也会带来不必要的社会问题。
目前，污水处理厂及垃圾填埋场的恶臭气体污染一直是有关人员最头痛的问题,治理办法 是有，通常会通过大型的沉降池等进行处理，可是大型池体(如沉淀池、污泥氧化沟、浓缩 池、消化池)的气体收集是最难最大的问题，还具有跨度大、容易腐蚀，寿命短，耐久度差 的缺陷。特别是一些沉淀池，不仅尺寸大(通常直径达到40～60m)，普通加盖形式很难实现， 或者实现后结构笨重，原有池体难于承受而无法实施(因为一些污水池设计建造时并未考虑 这些荷载)，而且由于有些污水池有行走式污水处理设备及检测设备，操作人员需要经常性 进行检查和操作，如果采用普通方法加盖密封，操作人员需要进入密封盖体内操作由于有毒 废臭气的影响将十分危险，并且行走式污水处理设备及检测设备在密封盖体内由于受腐蚀性 废臭气的侵蚀，非常容易出现故障，使用寿命大大缩短。
专利申请201020664201.9号公布了名称为“污水池密封除臭盖”的一种污水池密封除臭 盖，其包含密封罩、支撑框架。支撑框架含有连接件，连接密封罩;支撑框架连接着刮泥机， 支撑框架连有除臭部件，支撑框架的周边还可连有绕污水池周边行走的行走轮，整个装置的 转动是由驱动电机驱动的。除臭部件是指采用生物法、离子法或者吸附法除臭的零部件，或 者还有除臭原料，不包含外来水源。除臭部件的动力和驱动电机的动力均由电源线提供。该 专利申请采用了密封罩盖住污水池，同时配合有行走轮，能够实现随动式的密封结构，然而， 此种结构的问题在于该密封盖适合于圆形的污水池，对于其它形状的污水池不能进行处理， 同时，该密封除臭盖结构相对固定，密封罩难以拆卸，维护颇为不便，既影响密封罩的正常 寿命，也增加了维护成本。
实用新型内容
基于此，本实用新型的首要目的是提供一种卷帘式污水池加盖膜密闭罩，该密闭罩能 够进行自动收卷密闭膜，便于维护。
本实用新型的再一个目的是提供一种卷帘式污水池加盖膜密闭罩，该密闭罩的结构简 单紧凑，安全性能高，便于制造及安装。
为了达到上述目的，本实用新型是这样实现的。

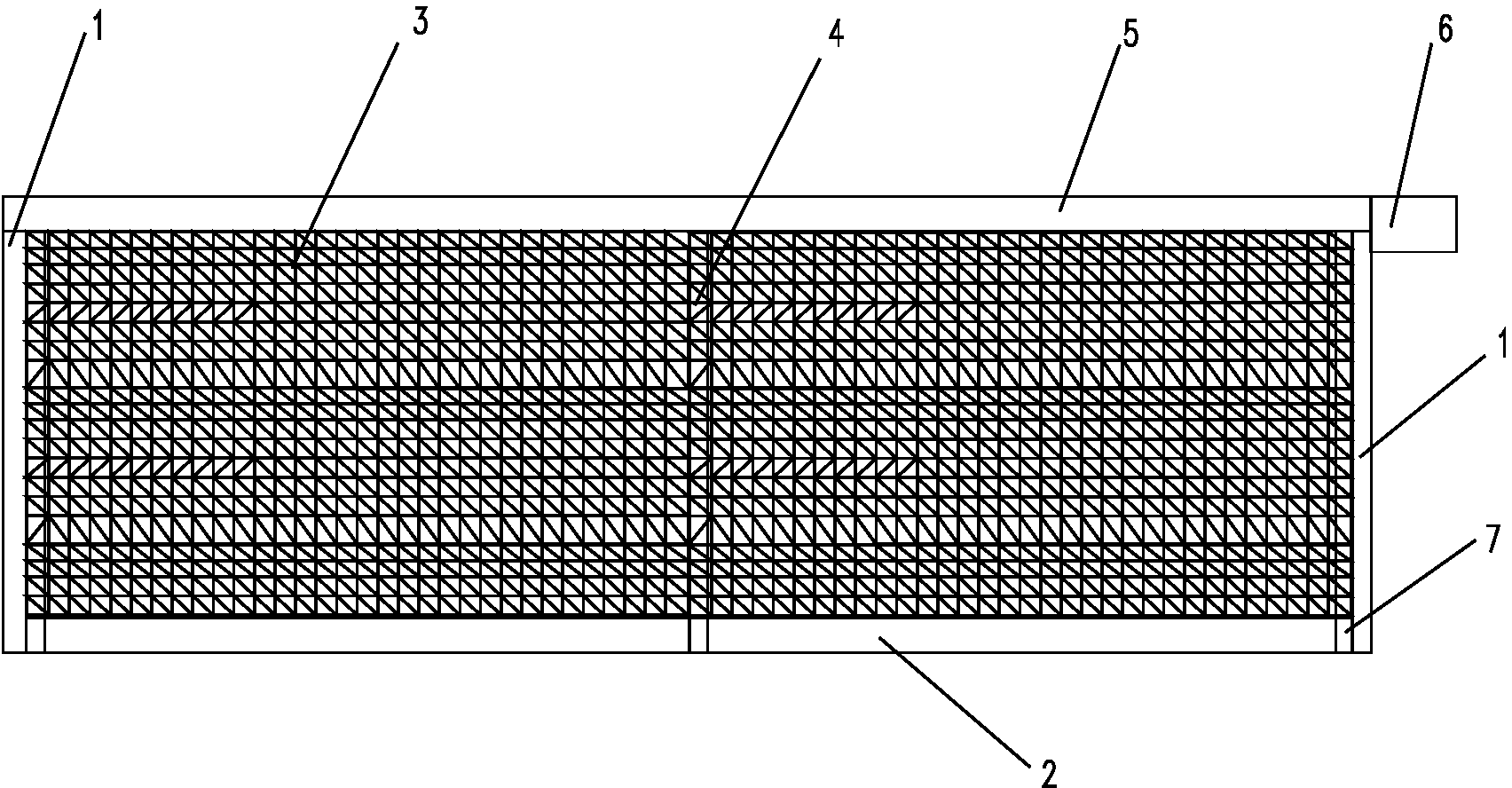

一种卷帘式污水池加盖膜密闭罩，其包括有覆盖膜、支撑架，其特征在于该密闭罩还 包括有支架、电机、滚轴及收卷轴，所述支架为框架形结构，支撑架铺设并固定在支架上， 对密闭膜进行支撑;所述支架的一侧设置有滚轴，所述滚轴上固定有密闭膜，所述支架的另 一侧设置有收卷轴，所述收卷轴上也固定有密闭膜，电机分别连接滚轴及收卷轴，这样可以 通过电机控制滚轴及收卷轴的运动，使密闭膜收卷起来或打开，覆盖于污水池上，实现密闭 膜自动收卷的目的，便于人们进行设备的维护和保养。
所述滚轴，通过拉索与电机进行连接，以在收卷密闭轴的时候能够收拢到收卷轴附近， 在打开密闭膜的时候，滚轴移动到支架的边缘，对污水池进行覆盖。
进一步，所述滚轴的两侧具有滚轮，拉索设置于滚轮上，滚轮与滚轴同步旋转。
所述支撑架，设置与密闭膜的下方，对密闭膜进行支撑。
所述电机，固定与支架上，且所述支架的底部固定有支脚，以便于设置在污水池的周 围。
本实用新型通过上述的结构设置，使得覆盖膜能够随意打开和收卷，便于日常的维护 和保养;同时，该结构也结构简单紧凑，安全性能高，便于制造及安装，特别适合于方形的 污水池进行污水处理。
