申请日2015.03.11
公开(公告)日2015.07.22
IPC分类号C02F11/12
摘要
本实用新型涉及一种应用于污泥烘干处理的导气装置，包括筒形罐体，其特征在于：所述罐体下部的侧壁上开设有一开口，所述开口内设有一水平布设的阻料螺杆，所述阻料螺杆的轴向中部开设有一用以向罐体内通入热气的导气通孔，所述导气通孔上设有一靠近物料端且用以防止物料进入导气通孔的丝网。本实用新型结构简单，制造便捷，功能多样，能在满足物料阻隔的情况下达到导热送气的要求，而且处理效果好，从而满足使用需求。
摘要附图
权利要求书
1.一种应用于污泥烘干处理的导气装置，包括筒形罐体，其特征在于：所述罐体下部的侧壁上开设有一开口，所述开口内设有一水平布设的阻料螺杆，所述阻料螺杆的轴向中部开设有一用以向罐体内通入热气的导气通孔，所述导气通孔上设有一靠近物料端且用以防止物料进入导气通孔的丝网。
2.根据权利要求1所述的一种应用于污泥烘干处理的导气装置，其特征在于：所述的罐体内纵向设有一具有螺旋叶片的搅拌轴，所述罐体上部的侧壁上开设有一出料口，所述出料口上设有一铰接于罐体顶部的拐形挡板，位于出料口下方的罐体内腔中沿罐体径向均布有若干可相对罐体转动的物料走向调节挡板。
3.根据权利要求2所述的一种应用于污泥烘干处理的导气装置，其特征在于：所述拐形挡板包括两片成拐角布设的挡板，且用以封住出料口的挡板底侧上连接有以利物料导出的水平折边。
4.根据权利要求1所述的一种应用于污泥烘干处理的导气装置，其特征在于：所述拐形挡板由伸出罐体顶部的转杆调节转动，所述转杆的上端与一位于罐体顶部外侧面上的连杆一端铰接，所述连杆的另一端与设于罐体顶部外侧面上的驱动气缸的驱动杆铰接。
5.根据权利要求2所述的一种应用于污泥烘干处理的导气装置，其特征在于：每一物料走向调节挡板分别与一径向铰接于罐体的转轴固定连接，所述转轴的其中一端伸出罐体，且与设置于罐体外壁上的一涡轮蜗杆机构驱动连接。
6.根据权利要求1所述的一种应用于污泥烘干处理的导气装置，其特征在于：所述的罐体下部的侧壁上还开设有一进料口，所述进料口内设有输料螺杆。
说明书
一种应用于污泥烘干处理的导气装置
技术领域
本实用新型涉及一种应用于污泥烘干处理的导气装置，应用于污泥处理。
背景技术
现有污泥处理设备运行过程中，往往结构比较复杂，容易影响设备运行可靠性和烘干效果，而且设备的功能也比较单一，无法满足多种需求。因此，针对上述问题是本实用新型的研究对象。
实用新型内容
鉴于现有技术的不足，本实用新型的目的在于提供一种应用于污泥烘干处理的导气装置。
本实用新型的技术方案在于：
一种应用于污泥烘干处理的导气装置，包括筒形罐体，所述罐体下部的侧壁上开设有一开口，所述开口内设有一水平布设的阻料螺杆，所述阻料螺杆的轴向中部开设有一用以向罐体内通入热气的导气通孔，所述的导气通孔上设有一靠近物料端且用以防止物料进入导气通孔的丝网。
其中，所述的罐体内纵向设有一具有螺旋叶片的搅拌轴，所述罐体上部的侧壁上开设有一出料口，所述出料口上设有一铰接于罐体顶部的拐形挡板，位于出料口下方的罐体内腔中沿罐体径向均布有若干可相对罐体转动的物料走向调节挡板。
所述拐形挡板包括两片成拐角布设的挡板，且用以封住出料口的挡板底侧上连接有以利物料导出的水平折边。

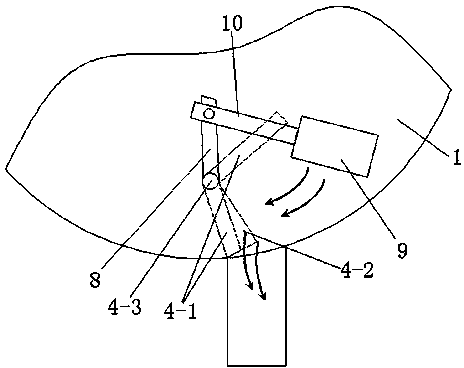

所述拐形挡板由伸出罐体顶部的转杆调节转动，所述转杆的上端与一位于罐体顶部外侧面上的连杆一端铰接，所述连杆的另一端与设于罐体顶部外侧面上的驱动气缸的驱动杆铰接。
每一物料走向调节挡板分别与一径向铰接于罐体的转轴固定连接，所述转轴的其中一端伸出罐体，且与设置于罐体外壁上的一涡轮蜗杆机构驱动连接。
所述的罐体下部的侧壁上还开设有一进料口，所述进料口内设有输料螺杆。
本实用新型的优点在于：
本实用新型结构简单，制造便捷，功能多样，能在满足物料阻隔的情况下达到导热送气的要求，而且处理效果好，从而满足使用需求。
