申请日2015.04.20
公开(公告)日2015.09.23
IPC分类号F04D29/18; F04D29/40
摘要
本实用新型公开一种可快速拆卸的污水泵，其包括泵体、泵盖和螺栓，泵体上设有缓冲腔，缓冲腔内设有叶轮，泵体外周壁均匀设有至少二个泵体耳板，泵盖对应泵体耳板处设有泵盖耳板，泵体耳板上设有泵体定位槽，螺栓的一端铰链设在泵体定位槽内，泵盖耳板设有与螺栓配对的泵盖开槽，螺栓的另一端设有旋紧螺母，旋紧螺母配合螺栓将泵盖可拆装盖合于泵体上。本实用新型在泵体内设计一个较大缓冲腔，降低水力损失、避免杂质冲击;泵盖通过旋紧螺母配合螺栓可拆卸盖合于泵体上，方便快速拆装;同时提升水泵泵体壁厚使得泵体不易破裂;增加叶轮尺寸，增强了污水泵的水泵性能和排污能力。本实用新型无需专用工具即可将便捷地拆卸泵盖进行清理。
权利要求书
1. 一种可快速拆卸的污水泵，其特征在于：其包括泵体、泵盖和螺栓，所述泵体上设有缓冲腔，所述缓冲腔内设有叶轮，所述泵体外周壁均匀设有至少二个泵体耳板，泵盖对应泵体耳板处设有泵盖耳板，所述泵体耳板上设有泵体定位槽，所述螺栓的一端铰链设在泵体定位槽内，所述泵盖耳板设有与螺栓配对的泵盖开槽，所述螺栓的另一端设有旋紧螺母，所述旋紧螺母配合螺栓将泵盖可拆装盖合于泵体上。
2. 根据权利要求1所述一种可快速拆卸的污水泵，其特征在于：所述泵盖上设有二个以上的把手。
3. 根据权利要求1所述一种可快速拆卸的污水泵，其特征在于：所述缓冲腔为葫芦形。
4. 根据权利要求1所述一种可快速拆卸的污水泵，其特征在于：所述泵体的壁厚为6mm。
5. 根据权利要求1所述一种可快速拆卸的污水泵，其特征在于：所述叶轮尺寸为127mm。
6. 根据权利要求1所述一种可快速拆卸的污水泵，其特征在于：所述泵体耳板为4个，所述螺栓为4个。
说明书
一种可快速拆卸的污水泵
技术领域
本实用新型涉及机械工程泵技术领域，尤其涉及一种可快速拆卸的污水泵。
背景技术
现阶段国内污水泵清除内部杂质，需把水泵的泵盖分拆，才能清除。常用泵盖安装固定都是用多个螺栓锁死，拆卸需要用扳手等工具。污水泵的生产安装和拆卸不便，用户清除污水泵内杂质不方便，要拆卸多个螺栓，没有工具时候效率低。因此，如何保证用户在污水泵每次使用完都需要清污时不需要专用工具就能便捷的清理设备已经成为急需解决的问题。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种无需专用工具即可便捷进行清理的可快速拆卸的污水泵。
本实用新型采用的技术方案是：

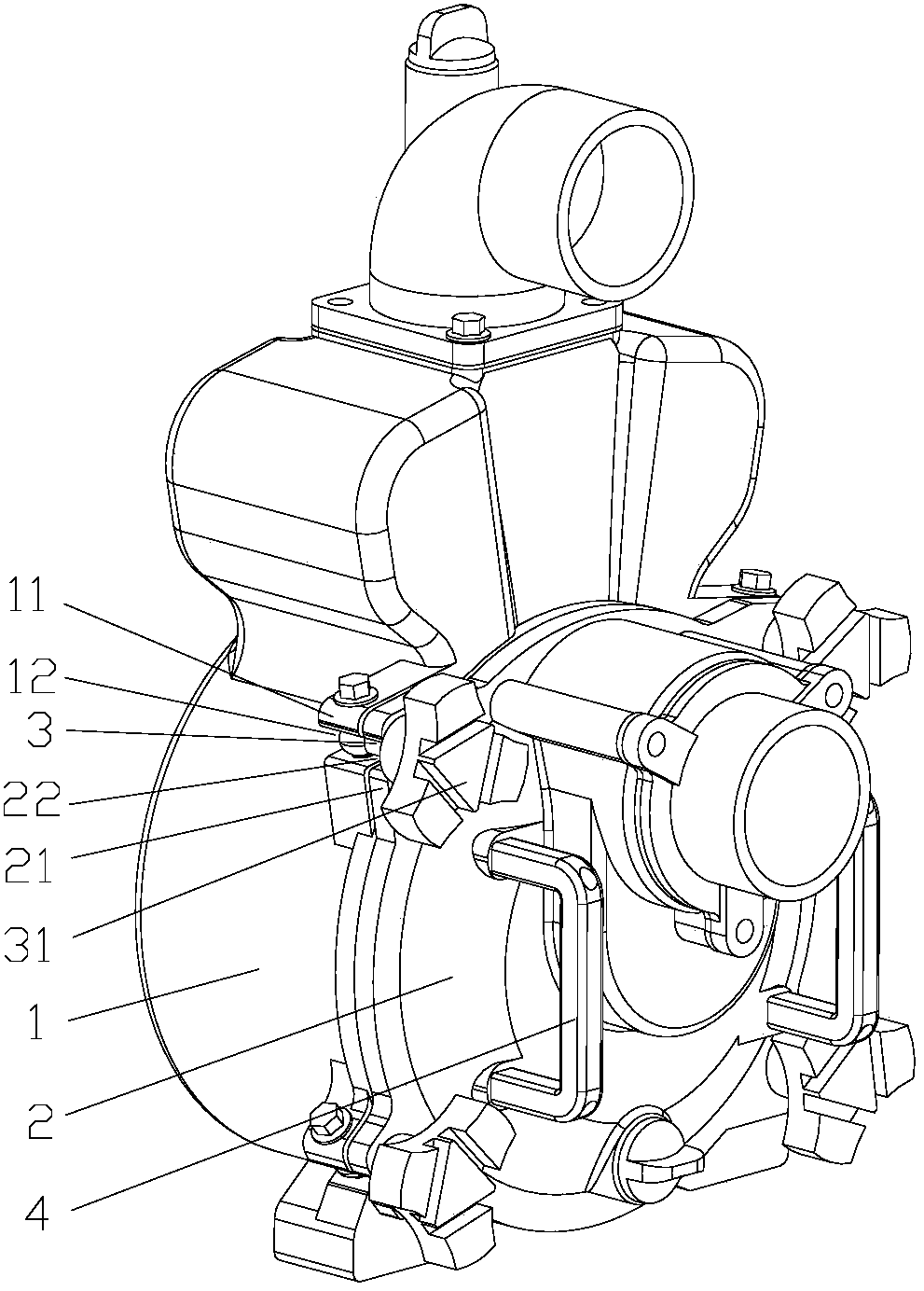

一种可快速拆卸的污水泵，其包括泵体、泵盖和螺栓，所述泵体上设有缓冲腔，所述缓冲腔内设有叶轮，所述泵体外周壁均匀设有至少二个泵体耳板，泵盖对应泵体耳板处设有泵盖耳板，所述泵体耳板上设有泵体定位槽，所述螺栓的一端铰链设在泵体定位槽内，所述泵盖耳板设有与螺栓配对的泵盖开槽，所述螺栓的另一端设有旋紧螺母，所述旋紧螺母配合螺栓将泵盖可拆装盖合于泵体上。
所述泵盖上设有二个以上的把手。
所述缓冲腔为葫芦形。
所述泵体的壁厚为6mm。
所述叶轮尺寸为127mm。
所述泵体耳板为4个，所述螺栓为4个。
本实用新型采用以上技术方案，在泵体内设计一个较大葫芦形缓冲腔，有利于降低水力损失，和避免杂质的冲击;泵盖通过旋紧螺母配合螺栓可拆卸盖合于泵体上，配合设于泵盖上的把手可实现泵盖的方便快速拆装。同时将水泵泵体厚度提升为6mm，使得泵体不易破裂，叶轮尺寸增加到127mm，增强了污水泵的水泵性能和排污能力。本实用新型无需专用工具即可将便捷地拆卸泵盖进行清理。
