申请日2015.04.20
公开(公告)日2015.09.23
IPC分类号C02F1/50; C01B11/02
摘要
本实用新型公开了一种用于工业污水处理的半自动ClO2发生器，包括发生罐体，所述发生罐体的顶部具有一个球形的封盖，所述封盖的球形面上环形设置有输入端，所述发生罐体的外表面上设置有定位环和支撑环，在所述定位环和所述支撑环之间配合有发生液储存罐，所述发生罐体的靠近底部位置处的外圈上设置有排出管道，所述排出管道上设置有溶液浓度检测器和电磁阀;该装置可以对各发生所需要的原料进行分类储存，便于对各类原料的单独检测，避免混有杂质的原料进入到发生罐体中，根据发生所需的配比量进行输入，保证输入的精确，提高所发生出来的溶液的净化效果，同时本装置可以对排出的溶液进行检测，当检测不合格时，关闭出口。
权利要求书
1. 一种用于工业污水处理的半自动ClO2发生器，其特征在于：包括发生罐体，所述发生罐体的顶部具有一个球形的封盖，所述封盖的球形面上环形设置有三个以上的输入端，所述发生罐体的外表面上设置有定位环和支撑环，所述定位环和所述支撑环与所述发生罐体之间配合有螺丝，在所述定位环和所述支撑环之间配合有发生液储存罐，所述发生液储存罐与所述输入端之间配合有螺栓，所述发生罐体的靠近底部位置处的外圈上设置有排出管道，所述排出管道上设置有溶液浓度检测器和电磁阀，所述电磁阀设置在所述溶液浓度检测器下方，所述发生罐体的底部设置有废渣排出口，在所述废渣排出口处设置有密封盖，所述密封盖与所述废渣排出口之间配合有第一螺栓。
2.根据权利要求1所述的用于工业污水处理的半自动ClO2发生器，其特征在于：所述定位环的顶部环形设置有若干个定位孔，所述支撑环的顶部设置有与所述定位孔相对的定位槽，所述发生液储存罐配合在所述定位孔和定位槽之间。
3.根据权利要求1所述的用于工业污水处理的半自动ClO2发生器，其特征在于：所述发生罐体与所述封盖之间配合有第二螺栓，所述发生罐体与所述封盖之间设置有密封圈。
4.根据权利要求1所述的用于工业污水处理的半自动ClO2发生器，其特征在于：所述发生罐体的靠近底部位置处设置有一个支撑圈，所述支撑圈的底部焊接设置有三个以上的安装端，所述安装端内安装有支撑杆，所述支撑杆的底部设置有支撑脚垫。
说明书
一种用于工业污水处理的半自动ClO2发生器
技术领域
本实用新型涉及一种用于工业污水处理的半自动ClO2发生器。
背景技术
二氧化氯是一种高效的水处理剂，广泛用于水的消毒、氧化、脱色、除味。二氧化氯般以亚氯酸钠或氯酸钠溶液为主原料，配合适宜的氧化剂或还原剂在酸性溶液中发生反应制得。所产生的二氧化氯气体和进入到反应器中的液态物质一起投加到待处理的水中。当反应器设计或运行状态不合理，或原料进料不正常，或原料混有杂质时，未反应完个的原料和原料中的杂质便会投加到水中，污染了被处理的水，特别是对饮用水消毒等对二氧化氯纯度要求高的情况影响大。
发明内容
本实用新型要解决的技术问题是提供一种用于工业污水处理的半自动ClO2发生器，该装置可以对各发生所需要的原料进行分类储存，便于对各类原料的单独检测，避免混有杂质的原料进入到发生罐体中，根据发生所需的配比量进行输入，保证输入的精确，提高所发生出来的溶液的净化效果，同时本装置可以对排出的溶液进行检测，当检测不合格时，关闭出口，避免对净化中的水所造成的污染。
为解决上述问题，本实用新型采用如下技术方案：

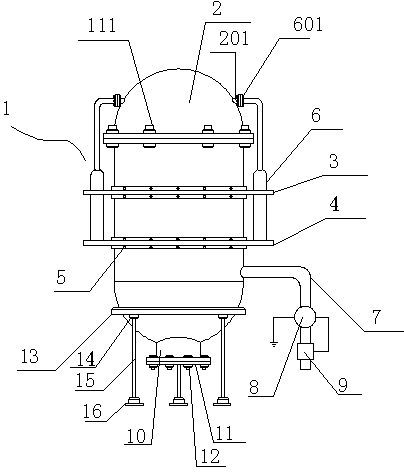

一种用于工业污水处理的半自动ClO2发生器，包括发生罐体，所述发生罐体的顶部具有一个球形的封盖，所述封盖的球形面上环形设置有三个以上的输入端，所述发生罐体的外表面上设置有定位环和支撑环，所述定位环和所述支撑环与所述发生罐体之间配合有螺丝，在所述定位环和所述支撑环之间配合有发生液储存罐，所述发生液储存罐与所述输入端之间配合有螺栓，所述发生罐体的靠近底部位置处的外圈上设置有排出管道，所述排出管道上设置有溶液浓度检测器和电磁阀，所述电磁阀设置在所述溶液浓度检测器下方，所述发生罐体的底部设置有废渣排出口，在所述废渣排出口处设置有密封盖，所述密封盖与所述废渣排出口之间配合有第一螺栓。
作为优选的技术方案，所述定位环的顶部环形设置有若干个定位孔，所述支撑环的顶部设置有与所述定位孔相对的定位槽，所述发生液储存罐配合在所述定位孔和定位槽之间。
作为优选的技术方案，所述发生罐体与所述封盖之间配合有第二螺栓，所述发生罐体与所述封盖之间设置有密封圈。
作为优选的技术方案，所述发生罐体的靠近底部位置处设置有一个支撑圈，所述支撑圈的底部焊接设置有三个以上的安装端，所述安装端内安装有支撑杆，所述支撑杆的底部设置有支撑脚垫。
本实用新型的有益效果是：该装置可以对各发生所需要的原料进行分类储存，便于对各类原料的单独检测，避免混有杂质的原料进入到发生罐体中，根据发生所需的配比量进行输入，保证输入的精确，提高所发生出来的溶液的净化效果，同时本装置可以对排出的溶液进行检测，当检测不合格时，关闭出口，避免对净化中的水所造成的污染，同时本装置的结构较为简单，成本较为低廉，适合推广使用。
