申请日2015.03.12
公开(公告)日2015.11.25
IPC分类号B65F9/00
摘要
本实用新型提供一种带污水分流装置的垃圾箱体倾斜摆放卧式垃圾压缩站，包括一垃圾压缩地坑，垃圾压缩地坑内设置有储料压缩箱体及其举升油缸机构，储料压缩箱体顶部设置入料口，前面设置出料口，储料压缩箱体内装设压缩卸料机构和长行程多级压缩卸料油缸，储料压缩箱体通过翻转支座倾斜摆放在垃圾压缩地坑内，并在储料压缩箱体底部装有污水分流装置。本实用新型大量污水可以基于自身重力原因通过污水分流装置流向地坑基础污水收集坑内;在垃圾压缩过程中，剩下的污水因受到倾斜角度外力的挤压和自身重力原因，几乎会全部流向地坑基础污水收集坑内，储料压缩箱体内的垃圾几乎不含污水。

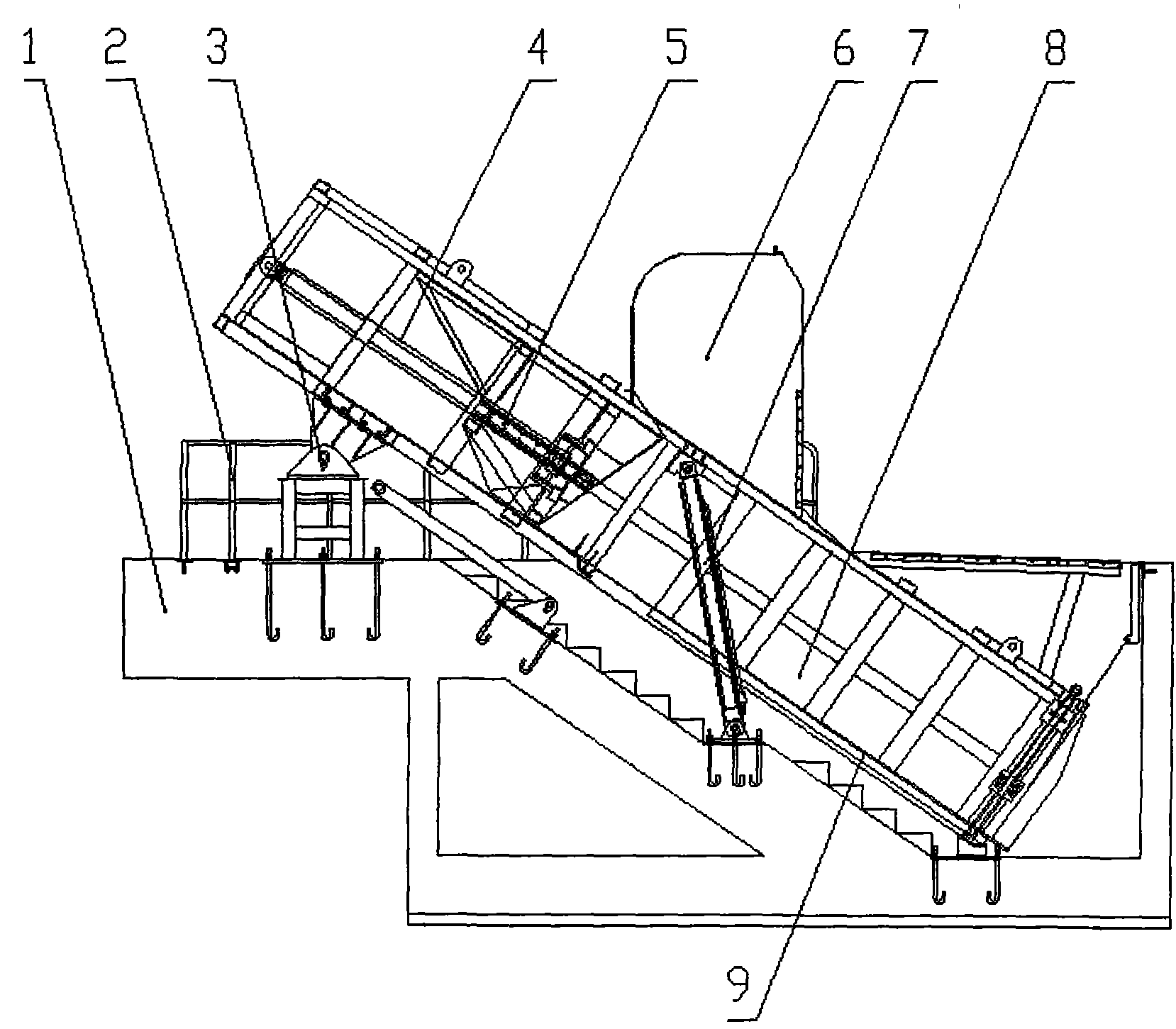

摘要附图
权利要求书
1.带污水分流装置的垃圾箱体倾斜摆放卧式垃圾压缩站，包括一垃圾压缩 地坑，所述垃圾压缩地坑内设置有储料压缩箱体及其举升油缸机构，所述储料压 缩箱体顶部设置入料口，前面设置出料口，所述储料压缩箱体内装设压缩卸料机 构和长行程多级压缩卸料油缸，其特征在于：所述储料压缩箱体通过翻转支座倾 斜摆放在垃圾压缩地坑内，并在储料压缩箱体底部装有污水分流装置。
2.根据权利要求1所述的带污水分流装置的垃圾箱体倾斜摆放卧式垃圾压 缩站，其特征在于：所述入料口上部增加储料斗。
3.根据权利要求1或2所述的带污水分流装置的垃圾箱体倾斜摆放卧式垃 圾压缩站，其特征在于：所述垃圾压缩地坑周缘设有护栏。
说明书
带污水分流装置的垃圾箱体倾斜摆放卧式垃圾压缩站
技术领域
本实用新型涉及垃圾的收集和清除设备，尤其涉及一种带污水分流装置的垃圾箱体倾斜摆放卧式垃圾压缩站。
背景技术
目前使用的卧式垃圾压缩中转站机构都是将垃圾箱体水平卧式安装在地坑内，在压缩处理垃圾时，由于压缩方式是水平方向，只能将部分污水压缩出来，剩下部分污水都留在垃圾箱体内的垃圾中;在垃圾转运过程中，由于转运车厢的密封程度限制，污水会洒落在转运途中的道路上，对环境卫生带来很大的负面影响。
实用新型内容
针对现有技术的缺陷，本实用新型旨在提供一种排出污水率高，不污染环境，运行稳定的卧式垃圾压缩中转站。
为了实现上述技术目的，本实用新型采用如下技术手段：带污水分流装置的垃圾箱体倾斜摆放卧式垃圾压缩站，包括一垃圾压缩地坑，所述垃圾压缩地坑内设置有储料压缩箱体及其举升油缸机构，所述储料压缩箱体顶部设置入料口，前面设置出料口，所述储料压缩箱体内装设压缩卸料机构和长行程多级压缩卸料油缸，其特征在于：所述储料压缩箱体通过翻转支座倾斜摆放在垃圾压缩地坑内，并在储料压缩箱体底部装有污水分流装置。
进一步的，所述入料口上部增加储料斗。
进一步的，所述垃圾压缩地坑周缘设有护栏。
本实用新型的有益效果：本实用新型提供的带污水分流装置的垃圾箱体倾斜摆放卧式垃圾压缩站，较于现有技术而言，具有以下优点：
1、由于储料压缩箱体通过翻转支座倾斜摆放在垃圾压缩地坑内，并在储料压缩箱体底部装有污水分流装置，大量污水可以基于自身重力原因通过污水分流装置流向地坑基础污水收集坑内;在垃圾压缩过程中，剩下的污水因受到倾斜角度外力的挤压和自身重力原因，几乎会全部流向地坑基础污水收集坑内，储料压缩箱体内的垃圾几乎不含污水;在垃圾转运过程中，不会受到转运车厢密封程度的限制，污水几乎不会洒落在转运途中的道路上，对环境卫生几乎没有负面影响。
2、垃圾投放时由于储料压缩箱体通过翻转支座倾斜摆放在垃圾压缩地坑内，大部分压缩后的垃圾可以基于自身重力原因沿着倾斜面通过出料口直接流向垃圾压缩地坑内。
3、本实用新型入料口一次能容纳5立方左右的垃圾，在入料口位置增加5立方容积的储料斗结构，两者相加一次性可接受垃圾10立方，可接受中小型机动车投放垃圾;一次压缩垃圾量在5立方左右，10立方垃圾只要两次就可以处理完成;由于中小型机动车收集垃圾周期相对较长，运行次数较少，电机功率较小，液压电器元件不易损耗，制造、运行成本较低。
