申请日2015.04.20
公开(公告)日2015.08.19
IPC分类号C02F9/14
摘要
本实用新型涉及一体化小型微动力污水处理设备，有效的解决了传统的使用土建解决污水处理时，浪费土地资源，造价高，需要时间去管理等问题;其解决的技术方案是包括污水处理设备,污水处理设备内设有第一厌氧滤池、第二厌氧滤池、填料流动生物过滤池、沉淀池，沉淀池的上方设有消毒池，第一厌氧虑池的上部设有进水管，第一厌氧虑池、第二厌氧虑池、填料流动生物过滤池内分别固定有填料，填料流动生物过滤池内设有曝气系统，消毒池内设有连通外界的出水管，填料流动生物过滤池的底部设有L型回流管，回流管的另一端置于第一厌氧虑池液面之上;本实用新型结构巧妙，运输安装方便，使用寿命长，占地面积小，可地埋也可放地上，现场安装方便。
权利要求书

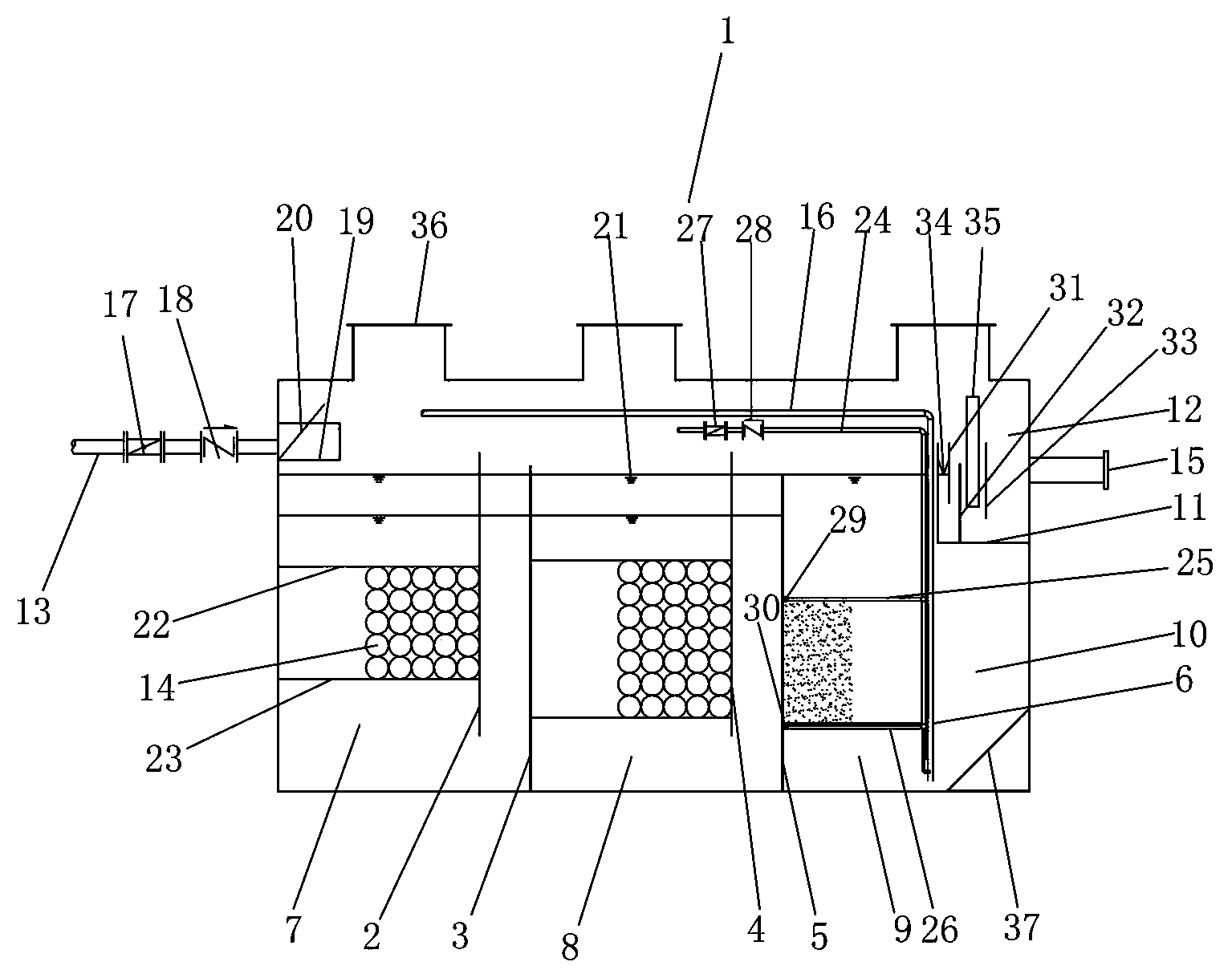

1.一种一体化小型微动力污水处理设备，包括污水处理设备(1)，其特征在于，污水处理设备(1)内从左至右依次设有竖向的第一折流板(2)、第二折流板(3)、第三折流板(4)、第四折流板(5)、第五折流板(6)，第一折流板(2)、第二折流板(3)、第三折流板(4)、第四折流板(5)、第五折流板(6)将污水处理设备(1)分割成第一厌氧滤池(7)、第二厌氧滤池(8)、填料流动生物过滤池(9)、沉淀池(10)，沉淀池(10)的上方设有经L型第六折流板(11)分割成的消毒池(12)，第一折流板(2)、第二折流板(3)、第三折流板(4)、第四折流板(5)、第五折流板(6)、第六折流板(11)均不接触污水处理设备(1)的顶部，第一折流板(2)、第三折流板(4)、第五折流板(6)均不接触污水处理设备(1)的底部，第一厌氧虑池(7)的上部设有连通外界的进水管(13)，第一厌氧虑池(7)、第二厌氧虑池(8)、填料流动生物过滤池(9)内分别固定有填料(14)，填料流动生物过滤池(9)内设有曝气系统，消毒池(12)内设有连通外界的出水管(15)，填料流动生物过滤池(9)的底部设有L型回流管(16)，回流管(16)的另一端置于第一厌氧虑池(7)液面之上。
2.根据权利要求1所述的一种一体化小型微动力污水处理设备，其特征在于, 所述的进水管(13)上设有第一蝶阀(17)和第一止回阀(18)。
3.根据权利要求1所述的一种一体化小型微动力污水处理设备，其特征在于, 所述的进水管(13)上设有置于第一厌氧虑池(7)内的格栅井(19)，格栅井(19)内设有格栅(20)。
4.根据权利要求1所述的一种一体化小型微动力污水处理设备，其特征在于, 所述的第一厌氧虑池(7)、第二厌氧虑池(8)、填料流动生物过滤池(9)内的上方设有液体流量控制器(21)。
5.根据权利要求1所述的一种一体化小型微动力污水处理设备，其特征在于, 所述的第一厌氧虑池(7)和第二厌氧虑池(8)内、填料流动生物过滤池(9)的上方和下方分别固定有填料固定架(22)和填料支撑架(23)，填料固定架(22)和填料支撑架(23)均为玻璃钢格网板，玻璃钢格网板上的网孔直径小于填料(14)的直径，填料(14)的两端分别固定在填料固定架(22)和填料支撑架(23)上。
6.根据权利要求1所述的一种一体化小型微动力污水处理设备，其特征在于, 所述的曝气系统包括曝气主管(24)、曝气支管(25)、逆洗装置(26)，曝气主管(24)呈L型，一端置于填料流动生物过滤池(9)内，一端置于液面之外，曝气主管(24)上设有曝气支管(25)和逆洗装置(26)，曝气主管(24)上设有第二蝶阀(27)和第二止回阀(28)，曝气支管(25)上连接有第一曝气接头(29)，逆洗装置(26)上连接有第二曝气接头(30)。
7.根据权利要求1所述的一种一体化小型微动力污水处理设备，其特征在于, 所述的消毒池(12)内设有第七折流板(31)、第八折流板(32)、第九折流板(33)，消毒池(12)内的上方设有调节堰(34)和加药装置(35)。
8.根据权利要求1所述的一种一体化小型微动力污水处理设备，其特征在于, 所述的第一厌氧滤池(7)、第二厌氧滤池(8)、填料流动生物过滤池(9)、沉淀池(10)，沉淀池(10)的上方设有维修入口(36)。
9.根据权利要求1所述的一种一体化小型微动力污水处理设备，其特征在于, 所述的沉淀池(10)底部设有斜坡状的储泥斗(37)。
10.根据权利要求1所述的一种一体化小型微动力污水处理设备，其特征在于, 所述的进水管(13)、出水管(15)、回流管(16)、曝气主管(24)、曝气支管(25)分别经法兰连接。
说明书
一体化小型微动力污水处理设备
技术领域
本实用新型涉及污水处理技术领域，特别是一种一体化小型微动力污水处理设备。
背景技术
随着城市化进程的加快，小城镇和乡村聚居点人口迅速增加，城市化倾向日趋明显。但与城市相对规范的规划、较完善的基础设施相比，小城镇和乡村聚居点在这些方面明显落后。广大的农村地区由于缺乏足够的资金，无力建设生活污水的排水管网系统及集中处理设施，或是由于居住比较分散，生活污水不便收集处理，直接排入了河道或排出室外空地后任其渗入地下，少部分经化粪池简单处理后任其渗入地下，严重污染河水和地下水。此外，风景区、旅游区、工厂矿山和部队营房等也都存在生活污水的就地排放问题。其生活污水具有以下特点：相对于城市生活污水而言，排放量较小;氨氮、总磷含量偏高;污水直接排放、冲刷土壤，浊度较高;间歇排放波动大，波动系数约为3.5-6.0;特别分散，难于大面积收集。
随着国家对污水排放标准的要求日趋严格，众多处于污水收集系统以外的生活小区都需要建造独立的生活污水处理装置。若采用土建形式建造生活污水处理装置，其消耗的人力物力较大，又因为总排放量较小，会造成资源上的浪费。
目前传统的一体化污水处理设备，针对较小水量的废水，容易造成投资高、能耗高、运行比较繁琐及占地面积大等问题，已不适用于较小水量的处理项目中去。
发明内容
针对上述情况，为克服现有技术之缺陷，本实用新型之目的就是提供一种一体化小型微动力污水处理设备，有效的解决了传统的使用土建解决污水处理时，浪费土地资源，造价高，需要时间去管理等问题。
其解决的技术方案是，包括污水处理设备,污水处理设备内从左至右依次设有竖向的第一折流板、第二折流板、第三折流板、第四折流板、第五折流板，第一折流板、第二折流板、第三折流板、第四折流板、第五折流板将污水处理设备分割成第一厌氧滤池、第二厌氧滤池、填料流动生物过滤池、沉淀池，沉淀池的上方设有经L型第六折流板分割成的消毒池，第一折流板、第二折流板、第三折流板、第四折流板、第五折流板、第六折流板均不接触污水处理设备的顶部，第一折流板、第三折流板、第五折流板均不接触污水处理设备的底部，第一厌氧虑池的上部设有连通外界的进水管，第一厌氧虑池、第二厌氧虑池、填料流动生物过滤池内分别固定有填料，填料流动生物过滤池内设有曝气系统，消毒池内设有连通外界的出水管，填料流动生物过滤池的底部设有L型回流管，回流管的另一端置于第一厌氧虑池液面之上。
本实用新型结构巧妙，HY-DBS型一体化小型微动力污水处理设备可地埋，也可放置在地面及建筑物以上，这样就不仅能大大节约占地面积，实现土地资源的最大利用化;同时该设备采用微动力装置，很大程度上降低了后期污水处理的运行费用，便于人员操作管理，而且该设备运至现场后进行简单管道连接即可投入使用，大大节省了客户在污水项目上所需耗费的心神。HY-DBS型一体化小型微动力污水处理设备不管地埋还是放置地面以上，都不影响该套污水处理设备的处理效果。
