申请日2015.01.30
公开(公告)日2015.09.09
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥压榨装置，属于化工设备领域，解决了传统技术中污泥含水率高、脱水效率低、污泥处理量低的问题，包括机架，机架上方设有水平调节梁，下方设有接液装置，调节梁的两端分别设有过滤装置和控制装置，过滤装置包括若干高压隔膜滤板，高压隔膜滤板的一侧设有压紧板，另一侧设有止推板，压紧板的另一侧设有控制装置，压紧板的顶端设有吹气清洗管，止推板的另一侧设有进料法兰，进料法兰的下端设有压榨法兰，调节梁的下方设有若干压缩支管，压缩支管分别与高压隔膜滤板相对应。本实用新型通过高压隔膜滤板对污泥进行初次过滤以及二次压榨，降低了污泥的含水量，扩大了污泥的使用范围，同时增加吹气清洗管，增强了装置的清洁度。
权利要求书

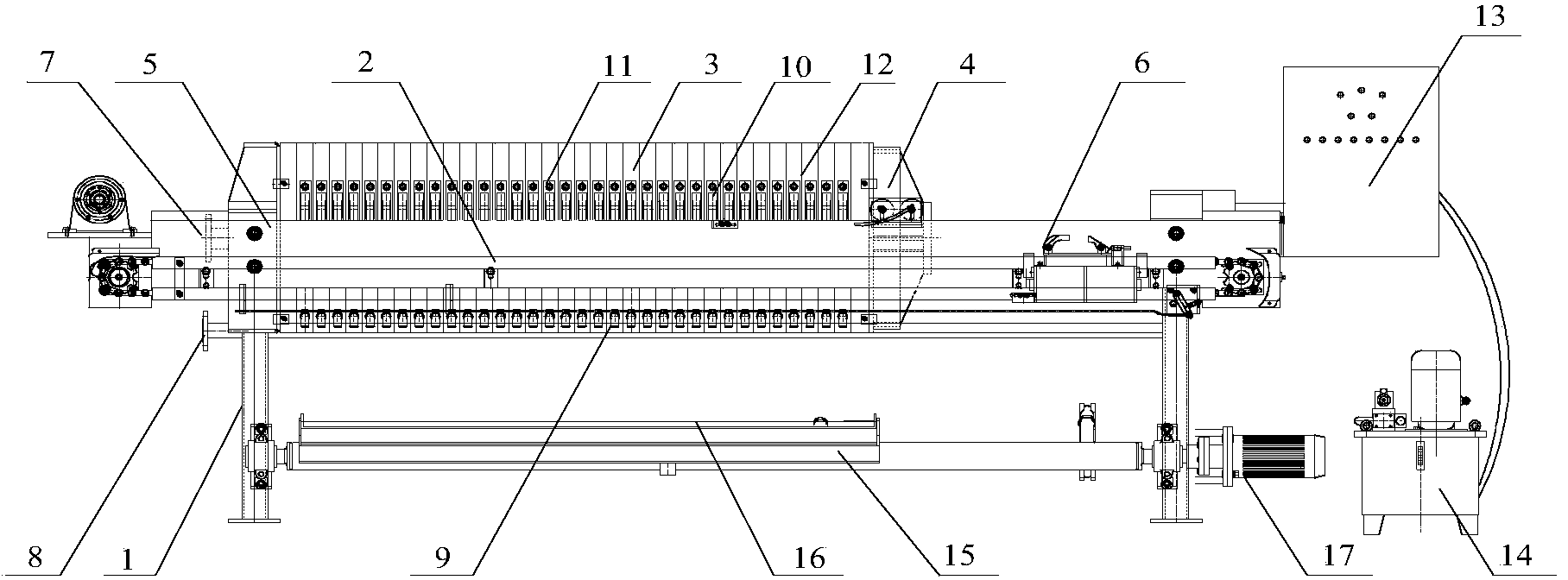

1.一种污泥压榨装置，包括机架(1)，其特征在于：所述机架(1)上方设有水平调节梁(2)，下方设有接液装置，所述调节梁(2)的两端分别设有过滤装置和控制装置，所述过滤装置包括若干顺序排列的高压隔膜滤板(3)，所述高压隔膜滤板(3)的一侧设有压紧板(4)，另一侧设有止推板(5)，所述压紧板(4)的另一侧设有控制装置，所述压紧板(4)的顶端设有吹气清洗管(6)，所述止推板(5)的另一侧设有进料法兰(7)，所述进料法兰(7)的下端设有压榨法兰(8)，所述调节梁(2)的下方设有若干压缩支管(9)，所述压缩支管(9)分别与所述高压隔膜滤板(3)一一对应。
2.根据权利要求1所述的一种污泥压榨装置，其特征在于：所述高压隔膜滤板(3)由滤板(10)、隔膜板(11)、滤布(12)组成。
3.根据权利要求1所述的一种污泥压榨装置，其特征在于：所述滤板(10)外设有隔膜板(11)，所述隔膜板(11)外设有滤布(12)。
4.根据权利要求1所述的一种污泥压榨装置，其特征在于：所述滤板(10)与所述隔膜板(11)形成空腔。
5.根据权利要求1所述的一种污泥压榨装置，其特征在于：所述控制装置由电气控制箱(13)和液压站(14)组成。
6.根据权利要求1所述的一种污泥压榨装置，其特征在于：所述接液装置包括接液槽(15)，所述接液槽(15)上方设有翻板(16)。
7.根据权利要求1所述的一种污泥压榨装置，其特征在于：所述接液槽(15)一端与机架(1)相连接，另一端与电动调节油缸(17)相连接。
8.根据权利要求6所述的一种污泥压榨装置，其特征在于：所述翻板(16)可上下翻转，实现打开、关闭的效果。
说明书
一种污泥压榨装置
技术领域
本实用新型涉及化工设备领域，具体地说，尤其涉及一种污泥压榨装置。
背景技术
近年来我国城市污水处理厂对剩余污泥的处理，普遍采用污泥浓缩脱水机 械压榨的处理技术来减少污泥的含水率，降低污泥量的产生，污泥浓缩脱水机 械压榨技术一般是将污泥中添加聚酰亚胺等絮凝剂进行预处理，再通过输料泵 输送至带式压滤机进行机械压榨，经处理后的污泥成果冻状，水分多，物料湿， 无法处理，而污泥作为堆肥或是固体燃料时，需进行长期晾干、烘干处理，此 类处理方式需要较多经济投入，且生产周期长，经济效率低。
发明内容
本实用新型公开了一种污泥压榨装置，用于解决传统技术中污泥含水率高、 脱水效率低、污泥处理量低的问题。
本实用新型是通过以下技术方案实现的：
一种污泥压榨装置，包括机架，所述机架上方设有水平调节梁，下方设有 接液装置，所述调节梁的两端分别设有过滤装置和控制装置，所述过滤装置包 括若干顺序排列的高压隔膜滤板，所述高压隔膜滤板的一侧设有压紧板，另一 侧设有止推板，所述压紧板的另一侧设有控制装置，所述压紧板的顶端设有吹 气清洗管，所述止推板的另一侧设有进料法兰，所述进料法兰的下端设有压榨 法兰，所述调节梁的下方设有若干压缩支管，所述压缩支管分别与所述高压隔 膜滤板一一对应。
所述高压隔膜滤板由滤板、隔膜板、滤布组成。
所述滤板外设有隔膜板，所述隔膜板外设有滤布。
所述滤板与所述隔膜板形成空腔。
所述控制装置由电气控制箱和液压站组成。
所述接液装置包括接液槽，所述接液槽上方设有翻板。
所述接液槽一端与机架相连接，另一端与电动调节油缸相连接。
所述翻板可上下翻转，实现打开、关闭的效果。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过高压隔膜滤板的滤板对污泥初次过滤后，利用液压站对隔 膜板冲入高压水，以实现对污泥的二次压榨，降低污泥的含水量，增加了污泥 的干燥度，为污泥的后续处理提供了良好的基础，减少了大面积、长时间的晾 干、烘干操作，扩大了污泥的循环利用范围，且通过接液槽收集压滤后液体， 使压滤液与前端污泥处理相连接，实现了能源的循环利用;同时本实用新型增 加了吹气清洗管，在使用结束后利用气体进行吹气清洗，避免了泥垢粘附在机 器内壁上，进而影响机器的使用，提升了机器的清洁度;而且本实用新型采用 电气控制操作，实现了机械化操作，降低了操作人员的劳动强度，加快了过滤 效率。
