申请日2015.03.12
公开(公告)日2015.12.02
IPC分类号C02F9/04
摘要
本实用新型公开了一种黄磷生产中的多级污水循环处理装置，包括沉降池、一级氧化池、二级氧化池和过滤池，所述沉降池的入水口与污水管连接，所述沉降池的出水口与所述一级氧化池的入水口连接，所述一级氧化池的出水口与所述二级氧化池的入水口连接，所述二级氧化池的出水口与所述过滤池的入水口连接，所述过滤池的出水口与排水管连接。本实用新型黄磷生产中的多级污水循环处理装置采用沉降池和多级氧化处理池，将可以利用的磷进行循环利用，节约成本，同时将污水进行二次氧化一次过滤，保证排水无毒，不造成环境污染。

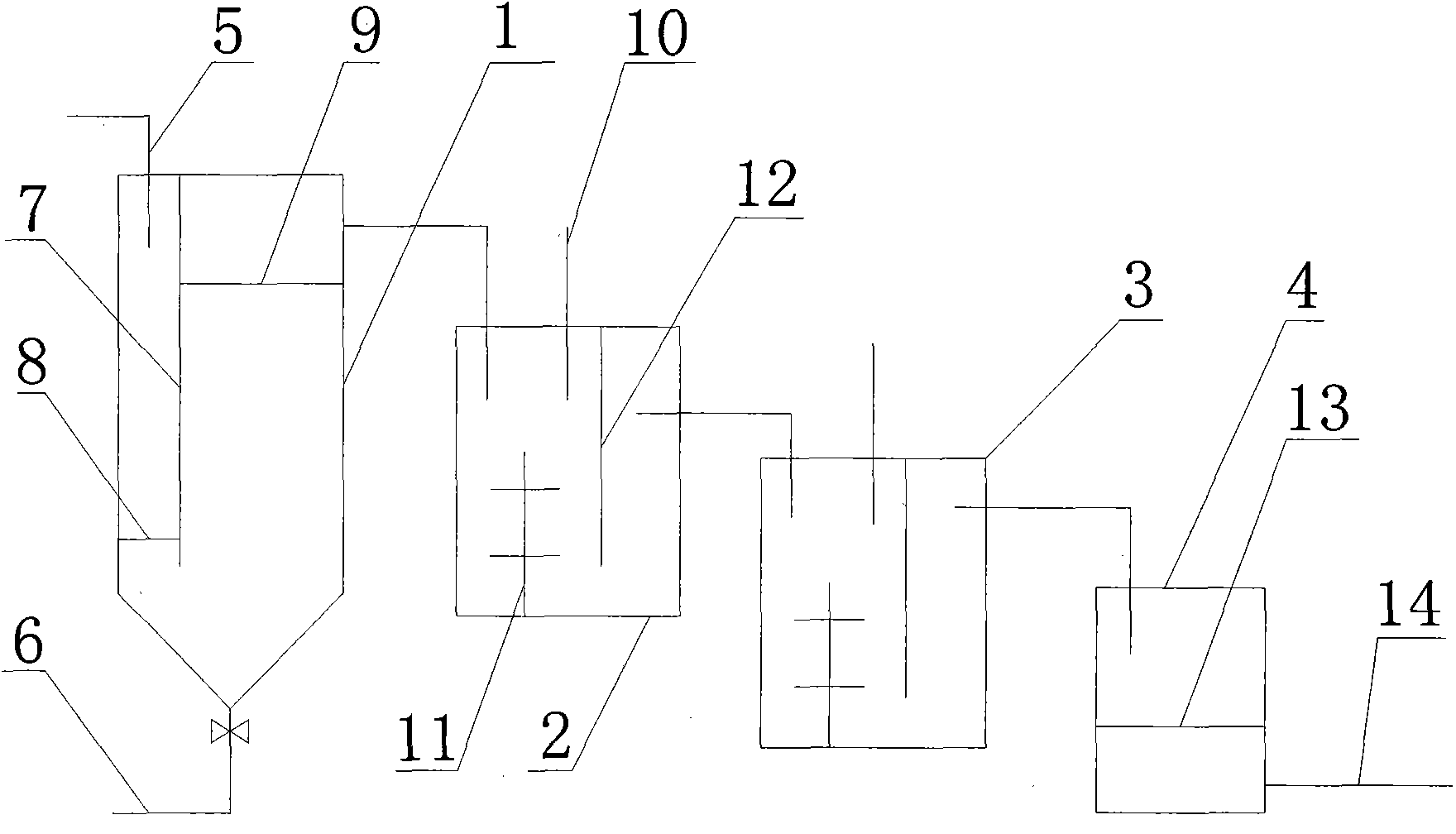

摘要附图
权利要求书
1.黄磷生产中的多级污水循环处理装置，其特征在于：包括沉降池、一级氧化池、二级氧化池和过滤池，所述沉降池的入水口与污水管连接，所述沉降池的出水口与所述一级氧化池的入水口连接，所述一级氧化池的出水口与所述二级氧化池的入水口连接，所述二级氧化池的出水口与所述过滤池的入水口连接，所述过滤池的出水口与排水管连接。
2.根据权利要求1所述的黄磷生产中的多级污水循环处理装置，其特征在于：所述沉降池的入水口设置在所述沉降池的顶端，所述沉降池的出水口设置在所述沉降池的上部，所述沉降池的底部设置有回料口，所述沉降池内靠近入水口位置设置有底端不封闭的竖直隔板，所述出水口的下方设置有过滤板，所述入水口的下方设置有闸板阀门。
3.根据权利要求1或2所述的黄磷生产中的多级污水循环处理装置，其特征在于：所述一级氧化池的入水口与出水口的位置与所述沉降池的入水口与出水口的位置相同，所述一级氧化池内靠近出水口位置设置有底端不封闭的竖直挡板，所述一级氧化池的进水口侧设置有絮凝剂入口，所述一级氧化池的进水口与所述絮凝剂入口的下方设置有搅拌器。
4.根据权利要求3所述的黄磷生产中的多级污水循环处理装置，其特征在于：所述二级氧化池的结构与所述一级氧化池的结构相同，所述一级氧化池添加的絮凝剂为石灰石，所述二级氧化池添加的絮凝剂为铝盐与漂白剂混合絮凝剂。
5.根据权利要求1所述的黄磷生产中的多级污水循环处理装置，其特征在于：所述过滤池内设置有横置的过滤网。
说明书
黄磷生产中的多级污水循环处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种黄磷生产中的多级污水循环处理装置。
背景技术
黄磷为白色或浅黄色半透明性固体，质软，冷时性脆，见光色变深。暴露空气中在暗处产生绿色磷光和白色烟雾，在湿空气中约40℃着火，在干燥空气中则稍高，黄磷能直接与卤素、硫、金属等起作用，与硝酸生成磷酸，与氢氧化钠或氢氧化钾生成磷化氢及次磷酸钠;因此在某些领域有着重要的作用，但是黄磷是一种具有较强毒性的物质，随工业废水排出，如果未处理则会对环境产生污染。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种黄磷生产中的多级污水循环处理装置。
本实用新型通过以下技术方案来实现上述目的：
一种黄磷生产中的多级污水循环处理装置，包括沉降池、一级氧化池、二级氧化池和过滤池，所述沉降池的入水口与污水管连接，所述沉降池的出水口与所述一级氧化池的入水口连接，所述一级氧化池的出水口与所述二级氧化池的入水口连接，所述二级氧化池的出水口与所述过滤池的入水口连接，所述过滤池的出水口与排水管连接。
具体地，所述沉降池的入水口设置在所述沉降池的顶端，所述沉降池的出水口设置在所述沉降池的上部，所述沉降池的底部设置有回料口，所述沉降池内靠近入水口位置设置有底端不封闭的竖直隔板，所述出水口的下方设置有过滤板，所述入水口的下方设置有闸板阀门。
沉降池对排出的污水进行沉淀处理，将其中的浮磷和磷泥沉淀后再由回料口回送至生产设备，进行二次利用。
具体地，所述一级氧化池的入水口与出水口的位置与所述沉降池的入水口与出水口的位置相同，所述一级氧化池内靠近出水口位置设置有底端不封闭的竖直挡板，所述一级氧化池的进水口侧设置有絮凝剂入口，所述一级氧化池的进水口与所述絮凝剂入口的下方设置有搅拌器。
具体地，所述二级氧化池的结构与所述一级氧化池的结构相同，所述一级氧化池添加的絮凝剂为石灰石，所述二级氧化池添加的絮凝剂为铝盐与漂白剂混合絮凝剂。
一级氧化池和二级氧化池能够对污水进行多级氧化，保证排放后无毒。
具体地，所述过滤池内设置有横置的过滤网。过滤网用于过滤被絮凝的杂质，不使其排放至排水管。
本实用新型的有益效果在于：
本实用新型黄磷生产中的多级污水循环处理装置采用沉降池和多级氧化处理池，将可以利用的磷进行循环利用，节约成本，同时将污水进行二次氧化一次过滤，保证排水无毒，不造成环境污染。
