申请日2015.03.20
公开(公告)日2015.07.01
IPC分类号A01K67/02; A01K63/04
摘要
本发明公开了一种温室养殖甲鱼废水处理装置，包括水缸，包括水泵、法兰盘、进水管、过度水管、隔板、滤网护板、过滤网、出水管、排污管，与现有技术相比，通过水泵将养殖池中的水从进水管中排入过度水管中，再有过度水管排入隔板与水缸组成的密封空间中，在水泵不断泵水，使得隔板与水缸组成的密封空间压力不断增大，使得水通过过滤网过滤后再从排水管排回到养殖池中，过滤后的污水通过排污管排出，从而使得养殖池中的水质达到甲鱼生长条件，避免了甲鱼因水质污染而死亡，从而避免养殖场受到巨大经济损失。

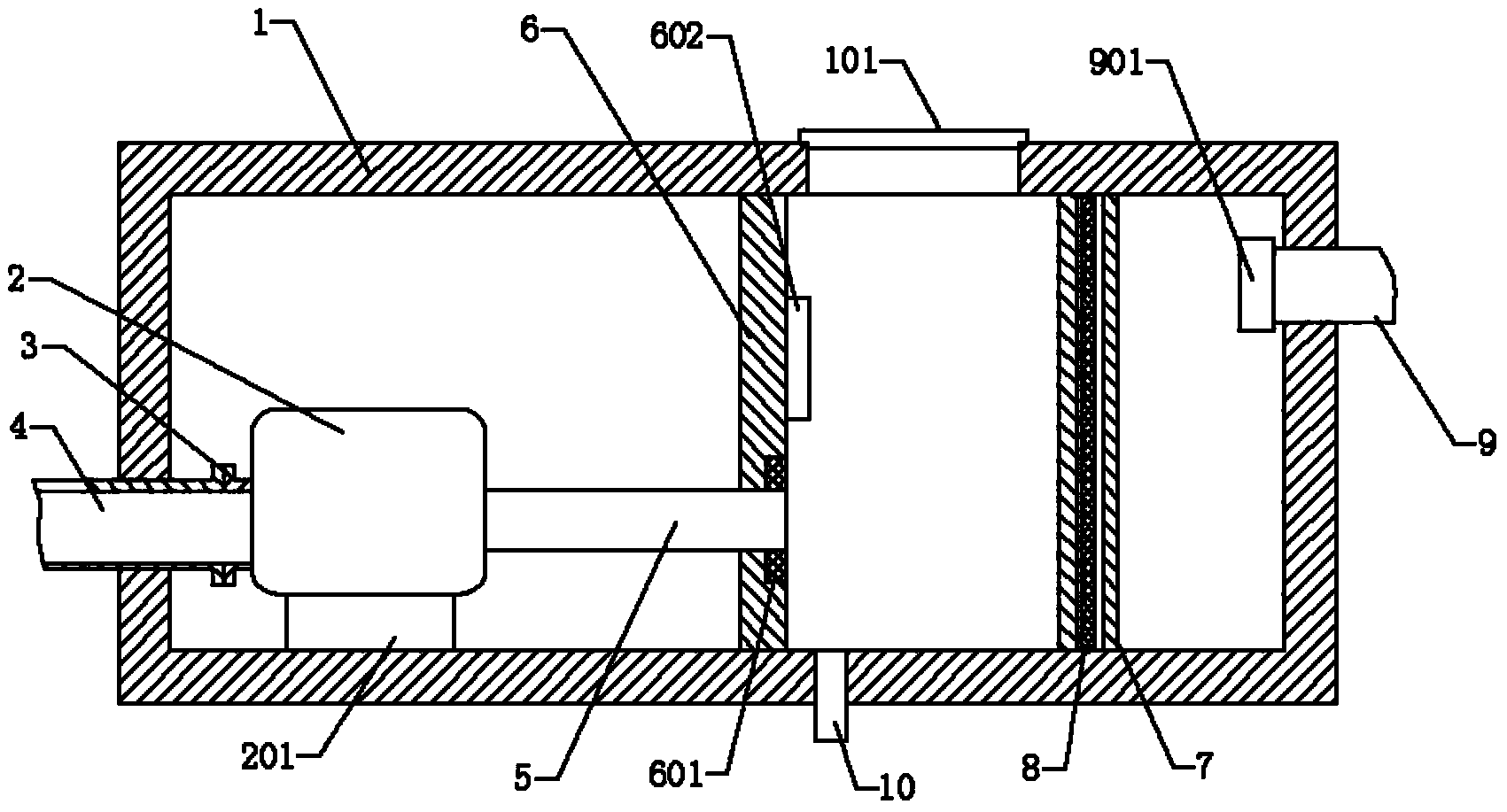

摘要附图
权利要求书
1.一种温室养殖甲鱼废水处理装置，包括水缸，其特征在于包括水 泵、法兰盘、进水管、过度水管、隔板、滤网护板、过滤网、出水管、 排污管，所述的水泵位于水缸内部顶端左侧中心处，二者螺纹相连， 所述的法兰盘位于水泵左端中心处，二者螺纹相连，所述的进水管位 于法兰盘左端中心处，二者螺纹相连，所述的过度水管位于水泵右端 中心处，二者螺纹相连，所述的隔板位于水缸内部中心处，二者螺纹 相连，所述的滤网护板位于水缸内部中心右侧，二者螺纹相连，所述 的过滤网位于滤网护板内部中心处，二者螺纹相连，所述的出水管位 于水缸右端中心上侧，二者焊接相连，所述的排污管位于水缸底部中 心处，二者焊接相连。
2.如权利要求1所述的一种温室养殖甲鱼废水处理装置，其特征在 于所述的水缸顶部中心处还设有盖板，二者螺纹相连。
3.如权利要求2所述的一种温室养殖甲鱼废水处理装置，其特征在 于所述的水泵底部中心处还设有防振座，其与水缸、水泵螺纹相连。
4.如权利要求3所述的一种温室养殖甲鱼废水处理装置，其特征在 于所述的过度水管与隔板连接处还设有密封圈，其与隔板、过度水管 紧配相连。
5.如权利要求4所述的一种温室养殖甲鱼废水处理装置，其特征在 于所述的隔板右端中心处还设有紫外线杀菌器，二者螺纹相连。
6.如权利要求5所述的一种温室养殖甲鱼废水处理装置，其特征在 于所述的出水管左端中心处还设有过滤套，二者螺纹相连。
说明书
一种温室养殖甲鱼废水处理装置
技术领域
本发明涉及一种废水处理装置，尤其涉及一种温室养殖甲鱼废水处理装 置。
背景技术
甲鱼是人们餐桌的美味佳肴，并且甲鱼富有丰富的营养价值，随着人们 对实物的营养要求越来越高，人们对甲鱼的青睐也越来越大，所以野生甲鱼 的数量越来越少，所以人们在温室中养殖甲鱼，甲鱼是一种喜好洁净的环境 中生长，由于人工饲养，密度较大，导致养殖池中的水质污染程度较大，甲 鱼在受到污染的水中是难以生长的，从而导致饲养池中的甲鱼感染病毒或者 死亡，给养殖场带来巨大的损失，鉴于上述缺陷，实有必要设计一种温室养 殖甲鱼废水处理装置。
发明内容
本发明所要解决的技术问题在于：提供一种温室养殖甲鱼废水处理装置， 来解决养殖场水质差造成甲鱼死亡，给养殖场带来巨大损失问题。
为解决上述技术问题，本发明的技术方案是：一种温室养殖甲鱼废水处 理装置，包括水缸，包括水泵、法兰盘、进水管、过度水管、隔板、滤网护 板、过滤网、出水管、排污管，所述的水泵位于水缸内部顶端左侧中心处， 二者螺纹相连，所述的法兰盘位于水泵左端中心处，二者螺纹相连，所述的 进水管位于法兰盘左端中心处，二者螺纹相连，所述的过度水管位于水泵右 端中心处，二者螺纹相连，所述的隔板位于水缸内部中心处，二者螺纹相连， 所述的滤网护板位于水缸内部中心右侧，二者螺纹相连，所述的过滤网位于 滤网护板内部中心处，二者螺纹相连，所述的出水管位于水缸右端中心上侧， 二者焊接相连，所述的排污管位于水缸底部中心处，二者焊接相连。
进一步，所述的水缸顶部中心处还设有盖板，二者螺纹相连。
进一步，所述的水泵底部中心处还设有防振座，其与水缸、水泵螺纹相连。 进一步，所述的过度水管与隔板连接处还设有密封圈，其与隔板、过度水管 紧配相连。
进一步，所述的隔板右端中心处还设有紫外线杀菌器，二者螺纹相连。
进一步，所述的出水管左端中心处还设有过滤套，二者螺纹相连。
与现有技术相比，通过水泵将养殖池中的水从进水管中排入过度水管 中，再有过度水管排入隔板与水缸组成的密封空间中，在水泵不断泵水，使 得隔板与水缸组成的密封空间压力不断增大，使得水通过过滤网过滤后再从 排水管排回到养殖池中，过滤后的污水通过排污管排出，从而使得养殖池中 的水质达到甲鱼生长条件，避免了甲鱼因水质污染而死亡，从而避免养殖场 受到巨大经济损失。
