申请日2015.03.20
公开(公告)日2015.06.24
IPC分类号G01N21/64
摘要
本发明涉及一种利用三维荧光光谱反映城市污水厂运行状态的监测方法，是在污水厂的进水节点、厌氧池节点、缺氧池节点、好氧池节点、二沉池节点和最终出水节点处进行取样，用0.45μm滤膜过滤得到上清液，测定上清液的三维荧光光谱，采用Matlab7.0的multiway工具包对其进行平行因子分析，确定激发发射波长在280/350nm处的类蛋白质组分荧光强度得分以及330/420nm处的类富里酸组分荧光强度得分，考察它们在污水处理过程中的得分变化情况，进而判断污水厂是否运行正常。本发明的方法不需要化学试剂，只需要将污水样品过滤就可获取其三维荧光光谱数据，具有方便快捷和易于实现实时在线测定的优点。

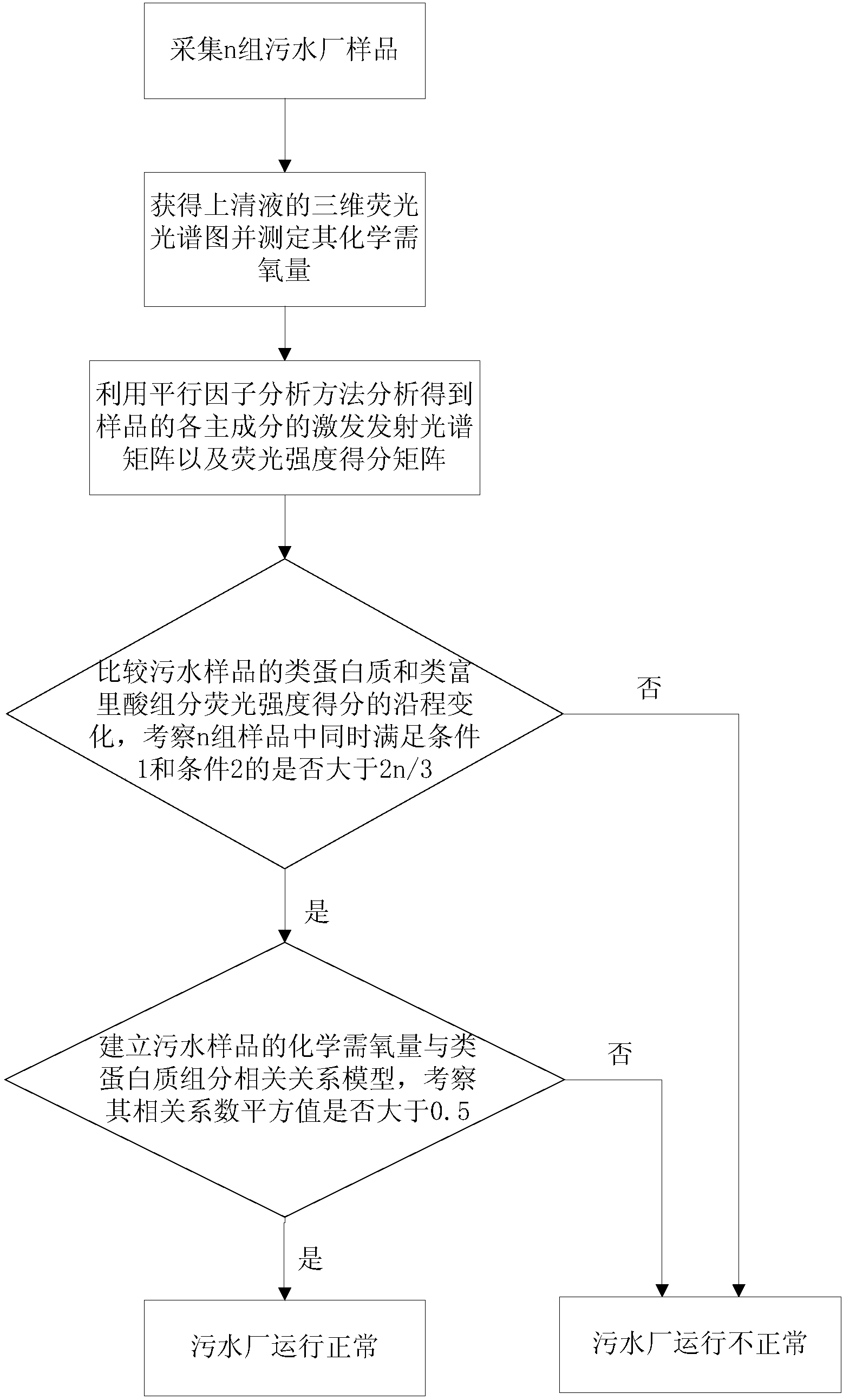

摘要附图
权利要求书
1.一种利用三维荧光光谱反映城市污水厂运行状态的监测方法，其特征在于按如下步 骤进行：
A、样品采集和预处理
同一时间在待监测污水厂的各个运行节点各收集污水样品1个，对每个污水样品用 0.45μm滤膜过滤得到上清液样品，构成一组上清液样品组，然后每间隔时间t重复收集一次， 共收集n次，获得n组上清液样品组，1min≤t≤120min;所述运行节点包括进水节点、厌氧 池节点、缺氧池节点、好氧池节点、二沉池节点和最终出水节点;
B、三维荧光光谱的测定
设定三维荧光光谱仪的激发波长范围为250-450nm、发射波长范围为300-550nm、狭缝 宽度为5nm、扫描速度为2400nm/min、取点间隔为5nm，对每个上清液样品扫描后获得各上 清液样品的三维荧光光谱图，并以数据矩阵51行×41列记录，获得各个上清液样品的三维荧 光数据矩阵;
C、平行因子分析
采用Matlab 7.0软件的multiway工具包对步骤B中各个上清液样品的三维荧光数据矩阵 进行平行因子分析，具体分析步骤如下：
C1、首先将各个上清液样品的三维荧光数据矩阵转成matlab文件;然后将各个上清液样 品的三维荧光数据矩阵减去去离子水的三维荧光数据矩阵以去除拉曼散射影响，并将各个上 清液样品的三维荧光数据矩阵中位于瑞利散射线左右各15nm区间的荧光数据置零，以去除 瑞利散射的影响，最后将所有上清液样品的三维荧光数据矩阵存成一个三维矩阵，建立模型， 并通过核心一致度验证，确定该模型的最佳主成分数;
C2、在选定所述模型的最佳主成分数后，应用multiway工具包对所述模型进行计算，获 得所述模型的激发发射波长280/350nm的类蛋白质组分的激发光谱矩阵、发射光谱矩阵和得 分矩阵及激发发射波长330/420nm的类富里酸组分的激发光谱矩阵、发射光谱矩阵和得分矩 阵，从类蛋白质组分的得分矩阵和类富里酸组分的得分矩阵中获得各个上清液样品的类蛋白 质组分荧光强度得分和类富里酸组分荧光强度得分;
D、比较各运行节点所对应的上清液样品的类蛋白质组分荧光强度得分和类富里酸组分 荧光强度得分，判别待监测污水厂运行是否正常，对待监测污水厂的运行异常进行预警。
2.根据权利要求1所述的监测方法，其特征在于：步骤D中比较各运行节点所对应的 上清液样品的类蛋白质组分荧光强度得分和类富里酸组分荧光强度得分，判别待监测污水厂 运行是否正常的方法为：
(1)判断位于同一组上清液样品组中的各上清液样品的类蛋白质组分荧光强度得分和类 富里酸组分荧光强度得分是否同时满足条件1和条件2，若n组上清液样品组中能同时满足 条件1和条件2的组数≤2n/3，则判定待监测污水厂运行不正常，若n组上清液样品组中能同 时满足条件1和条件2的组数>2n/3，则进行步骤(2);
条件1：进水节点所对应的上清液样品的类蛋白质组分荧光强度得分>厌氧池节点所对 应的上清液样品的类蛋白质组分荧光强度得分>其他运行节点所对应的上清液样品的类蛋白 质组分荧光强度得分;
条件2：进水节点所对应的上清液样品的类富里酸组分荧光强度得分>其他运行节点所 对应的上清液样品的类富里酸组分荧光强度得分;
(2)若n组上清液样品组中能同时满足条件1和条件2的组数>2n/3，则按如下步骤再 进行判断：
测定各个运行节点的各个上清液样品的COD值，并与各个运行节点的各个上清液样品的 类蛋白质组分荧光强度得分一一对应，绘制类蛋白质组分荧光强度得分与COD值的相关性曲 线，从而获得待监测污水厂类蛋白质组分荧光强度得分与COD值的相关性系数R2，若R2≥0.5， 则判定待监测污水厂运行正常，若R2<0.5，判定待监测污水厂运行不正常。
3.根据权利要求1或2所述的监测方法，其特征在于：n≥4。
说明书
一种利用三维荧光光谱反映城市污水厂运行状态的监测方法
技术领域
本发明涉及一种利用三维荧光光谱反映城市污水厂运行状态的监测方法，属于污水处理 监测与预警领域。
背景技术
城市污水处理主要依赖生物处理方法，微生物易受进水COD浓度、氮磷营养物质和有毒 物质等因素影响，进而导致污水处理效果不稳定。为保证污水处理厂的高效运行，需要对污 水厂的运行进行有效地监控。传统监控手段往往采用湿化学方法来分析各处理单元的水质状 况，该方法需消耗大量化学试剂或能量，并且分析步骤复杂，耗时较长，难以及时反映污水 处理厂的运行状态。
发明内容
本发明的目的是提供一种操作简单且快速表征污水处理厂运行状态的方法。
本发明为实现上述目的，采用如下技术方案：
本发明利用三维荧光光谱反映城市污水厂运行状态的监测方法，其特点在于按如下步骤 进行：
A、样品采集和预处理
同一时间在待监测污水厂的各个运行节点各收集污水样品1个，对每个污水样品用 0.45μm滤膜过滤得到上清液样品，构成一组上清液样品组，然后每间隔时间t重复收集一次， 共收集n次，获得n组上清液样品组，1min≤t≤120min;所述运行节点包括进水节点、厌 氧池节点、缺氧池节点、好氧池节点、二沉池节点和最终出水节点;
B、三维荧光光谱的测定
设定三维荧光光谱仪的激发波长范围为250-450nm、发射波长范围为300-550nm、狭缝 宽度为5nm、扫描速度为2400nm/min、取点间隔为5nm，对每个上清液样品扫描后获得各上 清液样品的三维荧光光谱图，并以数据矩阵51行×41列记录，获得各个上清液样品的三维荧 光数据矩阵;
C、平行因子分析
采用Matlab 7.0软件的multiway工具包对步骤B中各个上清液样品的三维荧光数据矩阵 进行平行因子分析，具体分析步骤如下：
C1、首先将各个上清液样品的三维荧光数据矩阵转成matlab文件;然后，将各个上清液 样品的三维荧光数据矩阵减去去离子水的三维荧光数据矩阵以去除拉曼散射影响，并将各个 上清液样品的三维荧光数据矩阵中位于瑞利散射线左右各15nm区间的荧光数据置零，以去 除瑞利散射的影响，最后将所有上清液样品的三维荧光数据矩阵存成一个三维矩阵，建立模 型，并通过核心一致度验证，确定该模型的最佳主成分数;
C2、在选定所述模型的最佳主成分数后，应用multiway工具包对所述模型进行计算，获 得所述模型的激发发射波长280/350nm的类蛋白质组分的激发光谱矩阵、发射光谱矩阵和得 分矩阵及激发发射波长330/420nm的类富里酸组分的激发光谱矩阵、发射光谱矩阵和得分矩 阵，从类蛋白质组分的得分矩阵和类富里酸组分的得分矩阵中获得各个上清液样品的类蛋白 质组分荧光强度得分和类富里酸组分荧光强度得分;
D、比较各运行节点所对应的上清液样品的类蛋白质组分荧光强度得分和类富里酸组分 荧光强度得分，判别待监测污水厂运行是否正常，对待监测污水厂的运行异常进行预警。
步骤D中比较各运行节点所对应的上清液样品的类蛋白质组分荧光强度得分和类富里酸 组分荧光强度得分，判别待监测污水厂运行是否正常的方法为：
(1)判断位于同一组上清液样品组中的各上清液样品的类蛋白质组分荧光强度得分和类 富里酸组分荧光强度得分是否同时满足条件1和条件2，若n组上清液样品组中能同时满足 条件1和条件2的组数≤2n/3，则判定待监测污水厂运行不正常，若n组上清液样品组中能 同时满足条件1和条件2的组数>2n/3，则进行步骤(2);
条件1：进水节点所对应的上清液样品的类蛋白质组分荧光强度得分>厌氧池节点所对 应的上清液样品的类蛋白质组分荧光强度得分>其他运行节点所对应的上清液样品的类蛋白 质组分荧光强度得分;
条件2：进水节点所对应的上清液样品的类富里酸组分荧光强度得分>其他运行节点所 对应的上清液样品的类富里酸组分荧光强度得分;
(2)若n组上清液样品组中能同时满足条件1和条件2的组数>2n/3，则按如下步骤再 进行判断：
测定各个运行节点的各个上清液样品的COD值，并与各个运行节点的各个上清液样品的 类蛋白质组分荧光强度得分一一对应，绘制类蛋白质组分荧光强度得分与COD值的相关性曲 线，从而获得待监测污水厂类蛋白质组分荧光强度得分与COD值的相关性系数R2，若R2≥ 0.5，则判定待监测污水厂运行正常，若R2<0.5，判定待监测污水厂运行不正常。
为提高监测精度，步骤(1)中的n优选为：n≥4。
与已有技术相比，本发明的有益效果体现在：
1、本发明操作简单、迅速且不需要任何化学药剂，经过简单过滤后，即可扫描获取样 品的三维荧光光谱;
2、本发明方法的样品需要量少，样品需求量仅为3mL左右;灵敏度高，荧光光谱法远 高于紫外可见分光光度法，可对特征的类蛋白质和类富里酸物质进行定性和相对定量表征;
3、本发明与传统湿化学法或者电化学分析方法相比，具有测量时间短，易于实现实时在 线测定的优点，为污水厂的运行提供了潜在的监控方法。
