申请日2015.10.13
公开(公告)日2017.01.11
IPC分类号C02F1/74; C02F1/72; C02F9/04
摘要
本实用新型提供了一种污水处理反应器，包括反应器主体，在所述反应器主体内部设置有第一隔板和第二隔板;所述第一隔板和所述第二隔板将所述反应器主体分隔为预处理段、反应段和沉淀段;其中在所述预处理段和所述反应段的底部设置有曝气管，所述曝气管的曝气口在所述预处理段和/或所述反应段均匀分布。本实用新型的污水处理反应器采用了曝气装置作为搅拌装置，利用空气搅拌代替了原有的机械搅拌，从而避免了机械搅拌设备的腐蚀，节省了运行成本。
权利要求书

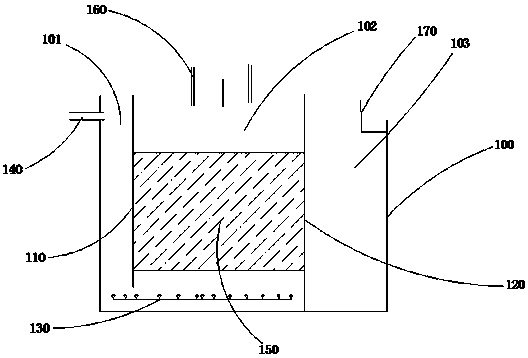

1.一种污水处理反应器，其特征在于，包括反应器主体，在所述反应器主体内部设置有第一隔板和第二隔板;所述第一隔板和所述第二隔板将所述反应器主体分隔为预处理段、反应段和沉淀段;
其中在所述预处理段和所述反应段的底部设置有曝气管，所述曝气管的曝气口在所述预处理段和/或所述反应段均匀分布;
污水通过设置在所述反应器主体上的进水管进入所述预处理段，之后进入反应段，经过反应段处理后从所述第二隔板的顶部流入所述沉淀段，在所述沉淀段沉淀后上层清水流出所述反应器主体。
2.根据权利要求1所述的污水处理反应器，其特征在于，所述曝气管为辐射型曝气管。
3.根据权利要求1所述的污水处理反应器，其特征在于，所述反应段中设置有流化床，所述流化床中设置有石英砂填料层，且所述曝气管位于所述流化床的下方。
4.根据权利要求3所述的污水处理反应器，其特征在于，所述流化床的高度占所述反应段的高度的60%至80%。
5.根据权利要求3或4所述的污水处理反应器，其特征在于，所述污水处理反应器还包括加药系统，所述加药系统设置在所述流化床的上方，所述加药系统包括至少一根加药管。
6.根据权利要求5所述的污水处理反应器，其特征在于，所述加药管为絮凝剂加药管、酸碱加药管或氧化剂加药管。
7.根据权利要求1至4任意一项所述的污水处理反应器，其特征在于，所述第一隔板与所述反应器主体的底壁之间存在间隙，所述污水从所述第一隔板的底部进入所述反应段。
8.根据权利要求1至4任意一项所述的污水处理反应器，其特征在于，所述第二隔板与所述反应器主体的底部连接。
9.根据权利要求1至4任意一项所述的污水处理反应器，其特征在于，在所述沉淀段的上部还设置有溢流堰，所述上层清水从所述溢流堰的上方流出所述反应器主体。
说明书
污水处理反应器
技术领域
本实用新型涉及污水处理领域，尤其涉及一种污水处理反应器。
背景技术
随着环境科学技术的发展，催化氧化法被广泛地应用于高难度有机废水处理中。经过长期实践，催化氧化法被证明是处理污水中的各种有机物最有效的方法之一。然而，催化氧化法是一种物化处理方法，催化氧化法中使用的芬顿试剂在应用的过程中需要将污水的pH调至3左右，在这种酸性环境下，污水处理系统中的搅拌泵腐蚀的非常快，严重影响搅拌泵的使用寿命。
实用新型内容
针对上述搅拌泵腐蚀的问题，本实用新型的目的是提供一种新的污水处理反应器。该污水处理反应器采用了空气搅拌代替原有的机械搅拌，从而避免了搅拌设备的腐蚀。
本实用新型的技术方案如下：
一种污水处理反应器，包括反应器主体，在所述反应器主体内部设置有第一隔板和第二隔板;所述第一隔板和所述第二隔板将所述反应器主体分隔为预处理段、反应段和沉淀段;
其中在所述预处理段和所述反应段的底部设置有曝气管，所述曝气管的曝气口在所述预处理段和/或所述反应段均匀分布;
污水通过设置在所述反应器主体上的进水管进入所述预处理段，之后进入反应段，经过反应段处理后从所述第二隔板的顶部流入所述沉淀段，在所述沉淀段沉淀后上层清水流出所述反应器主体。
在其中一个实施例中，所述曝气管为辐射型曝气管。
在其中一个实施例中，所述反应段中设置有流化床，所述流化床中设置有石英砂填料层，且所述曝气管位于所述流化床的下方。
在其中一个实施例中，所述流化床的高度占所述反应段的高度的60%至80%。
在其中一个实施例中，所述污水处理反应器还包括加药系统，所述加药系统设置在所述流化床的上方，所述加药系统包括至少一根加药管。
在其中一个实施例中，所述加药管为絮凝剂加药管、酸碱加药管或氧化剂加药管。
在其中一个实施例中，所述第一隔板与所述反应器主体的底壁之间存在间隙，所述污水从所述第一隔板的底部进入所述反应段。
在其中一个实施例中，所述第二隔板与所述反应器主体的底部连接。
在其中一个实施例中，在所述沉淀段的上部还设置有溢流堰，所述上层清水从所述溢流堰的上方流出所述反应器主体。
本实用新型的有益效果是：本实用新型的污水处理反应器采用了曝气装置作为搅拌装置，利用空气搅拌代替了原有的机械搅拌，从而避免了机械搅拌设备的腐蚀，节省了运行成本。
