申请日2015.10.13
公开(公告)日2016.05.11
IPC分类号C02F3/30
摘要
本实用新型公开了一种污水处理生物反应器消泡设备,包括生物反应器、引风机、消泡水喷头、收水器、废气管道等组成，消泡水喷头设置在生物反应器顶部，收水器设置在消泡水喷头上部，废气管道与收水器顶部连通，引风机与废气管道连通，该消泡设备处理效率高、投资小、运行费用低、简单。
权利要求书

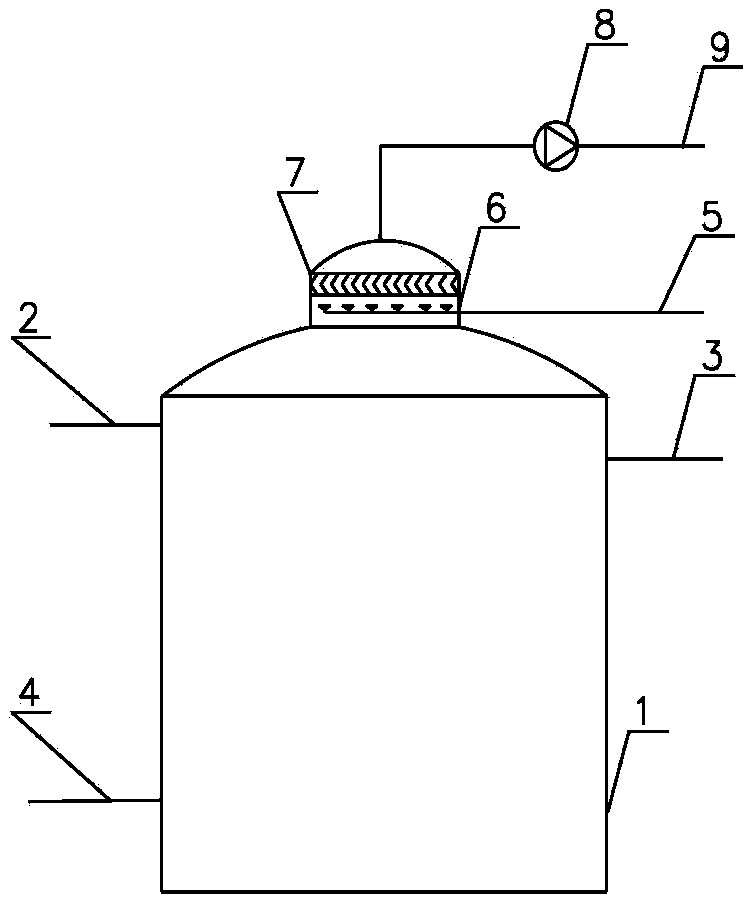

1.一种污水处理生物反应器消泡设备,包括生物反应器、引风机、消泡水喷头、收水器、废气管道组成，特征在于：消泡水喷头设置在生物反应器顶部，收水器设置在消泡水喷头上部，废气管道与收水器顶部连通，引风机与废气管道连通。
2.依照权利要求1所述的一种污水处理生物反应器消泡设备，其特征在于：所述的生物反应器设有进水口和出水口。
3.依照权利要求1所述的一种污水处理生物反应器消泡设备，其特征在于：生物反应器设有进水口设置在生物反应器筒体上部。
4.依照权利要求1所述的一种污水处理生物反应器消泡设备，其特征在于：生物反应器设有出水口设置在生物反应器筒体上部，低于生物反应器设有进水口位置。
5.依照权利要求1所述的一种污水处理生物反应器消泡设备，其特征在于：所述的消泡水喷头为三溅式反射喷头。
6.依照权利要求1所述的一种污水处理生物反应器消泡设备，其特征在于：所述的消泡水喷头为鸭嘴式喷头。
说明书
一种污水处理生物反应器消泡设备
技术领域
本实用新型属于环境保护领域，具体涉及一种污水处理生物反应器消泡设备。
背景技术
污水处理场在污水处理过程中采用生物反应器，利用生物反应器中的微生物对污水中的污染物进行降解处理。这些反应器包括厌氧反应器、水解反应器、缺氧反应器、好氧反应器，可以是高的反应器，也可以是低的反应器;可以是方形的反应器，也可以是圆形的反应器;可以是混凝土结构反应器，也可以是钢结构反应器或其它材质反应器。在生物处理过程中，由于污水中含有发泡物质或微生物受到冲击，反应器的表面会形成大量的泡沫，严重时会溢出反应器，严重影响操作运行，造成操作环境的严重恶化，因此这些在反应器内产生的泡沫需要进行消泡处理，即将泡沫打碎，防止溢出。目前，消泡的方法主要是水力消泡，即沿着反应器的四周布设消泡水管道，通过喷洒水的方式将泡沫击碎;也有在生物反应器上部范围内淋水消泡。但是，这些方法都存在一些问题：沿着反应器的四周布置，只能对反应器四周进行消泡;全面积淋水消泡，消泡水需要消耗能量;反应器需要进行废气处理时，废气经过引风机引出，反应器中间大量的泡沫随着废气进入废气收集系统，影响废气处理系统的运行。所以，从反应器的开发利用角度和和节能减排的角度考虑，结合新型反应器的开发，开发新型、节能的消泡设备，成为污水处理场生物反应器消泡亟待解决的 问题。
实用新型内容
针对现有技术处理过程中投资大、运行费用高、处理效果不彻底的问题，本实用新型提供一种污水处理生物反应器消泡设备。
本实用新型为了解决上述方法现有技术存在问题和不足，结合新型生物反应器的开发，提供了一种污水处理生物反应器消泡设备，处理效率高、投资小、运行费用低、管理简单，实现了污水处理生物反应器清洁运行。
一种污水处理生物反应器消泡设备,包括生物反应器、引风机、消泡水喷头、收水器、废气管道等组成，特征在于：消泡水喷头设置在生物反应器顶部，收水器设置在消泡水喷头上部，废气管道与收水器顶部连通，引风机与废气管道连通。
所述的一种污水处理生物反应器消泡设备，其特征在于：所述的生物反应器设有进水口和出水口。
所述的一种污水处理生物反应器消泡设备，其特征在于：生物反应器设有进水口设置在生物反应器筒体上部。
所述的一种污水处理生物反应器消泡设备，其特征在于：生物反应器设有出水口设置在生物反应器筒体上部，低于生物反应器设有进水口位置。
所述的一种污水处理生物反应器消泡设备，其特征在于：所述的消泡水喷头为三溅式反射喷头或者鸭嘴式喷头。
与现有技术相比，本实用新型具有如下优点：
1、本实用新型的投资省
本实用新型在废气的出口设置消泡设备，需要消泡水和消泡水泵，泡沫在离开生物反应器时，进行消泡处理，并进行除水处理。
2、运行费用低
本实用新型有动力设备运行，对于废气处理来讲引风机是必须的配置，消泡水需要动力提升，收水器的阻力约1mm水柱，阻力很小，因此运行费用较低。
3、处理效果更彻底
泡沫随废气经过消泡水时被破碎，再经过除水设备，废气中的水滴被去除，因此处理效果更彻底。
4、运行安全、管理简单
本实用新型没用运动部件，运行安全、管理简单。
