智能化酸洗车间污水处理循环利用系统

　　申请日2015.10.13

　　公开(公告)日2016.04.06

　　IPC分类号C02F9/02; C02F103/16

　　摘要

　　本实用新型涉及智能化酸洗车间污水处理循环利用系统，特征在于：该系统包括酸洗车间污水源、隔油池、污水池、综合池、综合原料池、沉淀池、清水蓄水池、泥浆池、压滤机组、危废堆放间、以及中转清水池;其中，所述中转清水池还与所述清水蓄水池相连通，所述清水蓄水池通过供水管路与酸洗车间相连以供循环使用。有益效果是：通过各智能控制器、电磁阀、传感器的设置、以及自动翻浆机构与运渣机构的设置，有效实现了智能、高效的现代化酸洗废水处理循环利用工艺系统，即节能又环保。

　　权利要求书

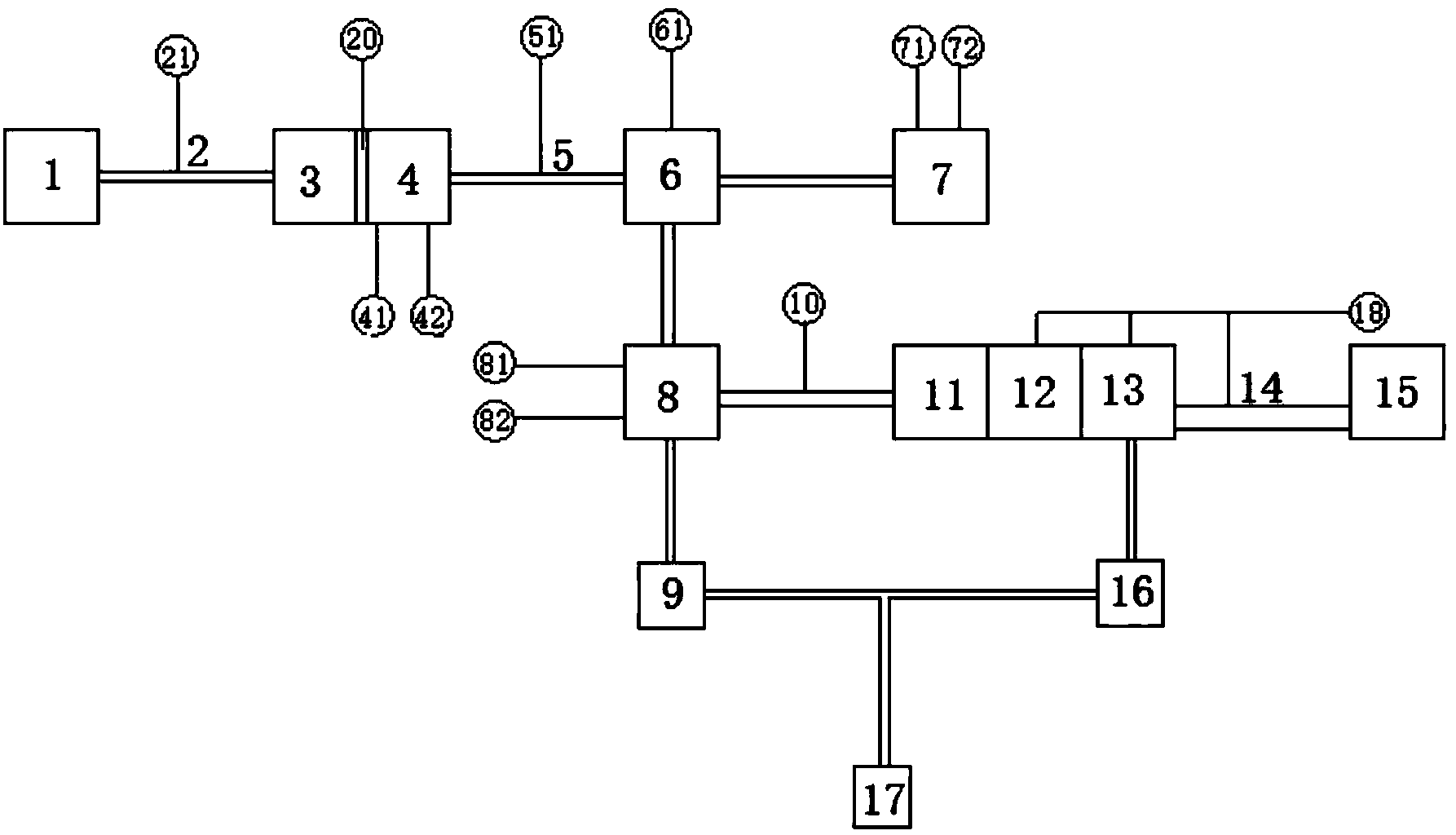

　　1.智能化酸洗车间污水处理循环利用系统，其特征在于：该系统包括酸洗车间污水源、通过排污管与所述污水源相连通的隔油池、与所述隔油池紧密连通的污水池、通过排污泵与所述污水池相连通的一个以上综合池、与所述综合池相连通的综合原料池、与所述综合池相连通的一个以上沉淀池、与所述沉淀池相连通的清水蓄水池、通过设有开启定时器的智能电磁阀与所述沉淀池相连通的泥浆池、通过自动翻浆机构与所述泥浆池相连的压滤机组、通过自动运渣机构与所述压滤机组相连的危废堆放间、以及与所述压滤机组相连通的中转清水池;

　　其中，所述中转清水池还与所述清水蓄水池相连通，所述清水蓄水池通过供水管路与酸洗车间相连以供循环使用。

　　2.根据权利要求1所述的智能化酸洗车间污水处理循环利用系统，其特征在于：在所述排污管上还设置有一智能电磁阀;

　　在所述污水池内还设有一油污检测传感器、以及一PH值检测传感器;

　　在所述排污泵还设有一排污泵控制器;

　　在所述综合原料池上还设置有一控制综合原料流量的智能电磁阀、以及一用以检测综合原料PH值的PH值检测传感器;

　　在所述综合池上还设有一用以动态检测综合反应时液体PH值的PH值检测传感器;

　　在所述沉淀池上还设有一控制清水达标排放的智能电磁阀、以及一用以检测清水是否达到排放标准的PH值检测传感器;

　　在所述自动翻浆机构、所述压滤机组、以及自动运渣机构上还均设有一智能控制器;

　　所述智能电磁阀、油污检测传感器、PH值检测传感器、以及智能控制器均与总控制器双向通讯连接。

　　3.根据权利要求1所述的智能化酸洗车间污水处理循环利用系统，其特征在于：在所述隔油池与所述污水池的连通处还设置有滤油网。

　　说明书

　　智能化酸洗车间污水处理循环利用系统

　　技术领域

　　本实用新型涉及酸洗污水处理技术领域，尤其是涉及一种智能化酸洗车间污水处理循环利用系统。

　　背景技术

　　酸洗废水是为了清除金属表面氧化物，采用硫酸、硝酸、盐酸、氢氟酸及磷酸等酸进行酸洗法处理时而产生的废水。废水多来源于钢铁厂或电镀厂，pH值一般在1.5以下(游离酸0.5-2%)，呈强酸性，采用中和法对废水进行处理，常采用的中和剂有石灰、白云石及氧化镁、阻滞分离法。

　　目前市面上的酸洗废水处理过程智能化程度还不够高，本案发明人提出了一种新型更具智能化的酸洗车间污水处理循环利用系统。

　　实用新型内容

　　本实用新型提供的智能化酸洗车间污水处理循环利用系统，结构简单科学、智能化程度更高、适用领域更为广泛，弥补了现有产品的技术不足。

　　本实用新型所解决的技术问题采用以下技术方案来实现：

　　智能化酸洗车间污水处理循环利用系统，特征在于：该系统包括酸洗车间污水源、通过排污管与所述污水源相连通的隔油池、与所述隔油池紧密连通的污水池、通过排污泵与所述污水池相连通的一个以上综合池、与所述综合池相连通的综合原料池、与所述综合池相连通的一个以上沉淀池、与所述沉淀池相连通的清水蓄水池、通过设有开启定时器的智能电磁阀与所述沉淀池相连通的泥浆池、通过自动翻浆机构与所述泥浆池相连的压滤机组、通过自动运渣机构与所述压滤机组相连的危废堆放间、以及与所述压滤机组相连通的中转清水池;
