申请日2015.10.14
公开(公告)日2016.01.13
IPC分类号C02F9/14; C02F1/28; C02F3/28; C02F1/66
摘要
本发明涉及污水处理及回收系统技术领域，具体地说是一种成本低、效果好的生活污水处理回收装置及方法，其特征在于设有滤清沉淀池，滤清沉淀池前端设有过滤格栅，滤清沉淀池上设有石灰加料口，滤清沉淀池后端设有能够滤除沉淀的过滤器，滤清沉淀池还设有用于将所得滤液排出的出液口;滤清沉淀池的出液口与酸化处理池的进液口相连接，酸化处理池内设有用于使污水流通路径延长的多级折流板，酸化处理池内投入无机酸，酸化处理池的后端设有出液口;酸化处理池的出液口与酸碱调节池相连接，酸碱调节池的出液口与厌氧反应池相连接，厌氧反应池的出液口与好氧反应池相连接，本发明与现有技术相比，具有运营成本低、运行可靠、处理效果好等显著的优点。
权利要求书
1.一种生活污水处理回收装置，其特征在于设有滤清沉淀池，滤清沉淀池前端设有过滤格栅，过滤格栅滤除的体积较大的垃圾经粉碎机粉碎后再次投入过滤格栅，滤清沉淀池上设有用于向污水中投入石灰的石灰加料口，滤清沉淀池后端设有能够滤除沉淀的过滤器，滤清沉淀池还设有用于将所得滤液排出的出液口;滤清沉淀池的出液口与酸化处理池的进液口相连接，酸化处理池内设有用于使污水流通路径延长的多级折流板，酸化处理池内投入无机酸，酸化处理池的后端设有出液口;酸化处理池的出液口与酸碱调节池相连接，酸碱调节池的出液口与厌氧反应池相连接，厌氧反应池的出液口与好氧反应池相连接。
2.根据权利要求1所述的一种生活污水处理装置，其特征在于所述厌氧反应池中设有用于使厌氧反应池内污水循环流动的污水循环泵，还设有布水器、污泥回流管，污泥回流管上装有循环泵。
3.根据权利要求1所述的一种生活污水处理装置，其特征在于所述好氧反应池中设有与外部气泵相连接的曝气器，与好氧反应池进水口相连接的布水器，还设有污泥回流管以及用于使好氧反应池内污水循环流动的污水循环泵。
4.根据权利要求1所述的一种生活污水处理装置，其特征在于所述厌氧反应池中设有用于改变污水流向从而增加污水在厌氧反应池流动路径长度的多级折流板，用于增加厌氧微生物与污水中有害物质的接触，提高降解效果。
5.根据权利要求1所述的一种生活污水处理装置，其特征在于还设有与好氧反应池后端相连接的滤清池，滤清池内设有活性炭吸附过滤模块，用于对好氧反应池处理后的污水品质进一步提升。
6.一种生活污水处理回收方法，其特征在于包括以下步骤：
步骤1：将污水通过滤清沉淀池前端的过滤格栅，滤除大体积杂物，并将滤除物送入粉碎机中粉碎后再次投入过滤格栅，防止堵塞后续处理机构;
步骤2：向滤清沉淀池内投入石灰，石灰与水反应形成碱性物质并发热，不仅能够杀死虫卵等有害微生物，还能够使污水中的重金属离子形成沉淀析出;
步骤3：将滤清沉淀池内的混合物通过滤清沉淀池后端的过滤器，并将所得滤液送入酸化处理池，向酸化处理池内投入酸液，进一步杀死有害微生物虫卵等，并能够将污水中的有机大分子物质分解为小分子结构;
步骤4：将酸化处理池内的液体送入酸碱调节池，将PH值调节为厌氧细菌适于生长的条件下;
步骤5：将经过上述处理的污水送入厌氧反应池，在厌氧反应池内反复循环流动，与厌氧反应池内的厌氧微生物充分接触，停留时间6-12h，充分降解污水中的有机有害物质;
步骤6：将厌氧反应池内处理后的污水送入好氧反应池，向好氧反应池通入空气，并通过循环布水器使污水与好氧反应池内的好氧微生物充分接触，进一步减少污水中的有害物质;
步骤7：对好氧反应池排出的污水进行活性炭吸附处理，进一步提升水体品质，所获得水可以直接排出或用作园林农业浇灌。
说明书
生活污水处理回收装置及方法
技术领域：
本发明涉及污水处理及回收系统技术领域，具体地说是一种成本低、效果好的生活污水处理回收装置及方法。
背景技术：
人类生活过程中产生的生活污水，是水体的主要污染源之一，其主要包括粪便和洗涤生活污水等。城市每人每日排出的生活污水量为150L～400L，其量与生活水平有密切关系。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁、及少量的重金属等。
针对上述问题，目前大部分城市都设有生活污水处理点对这些生活污水进行处理后再排放至外界，以保护生态环境。城市居民的生活污水通过管道进入生活污水处理厂，经过充氧、搅拌、发酵、沉淀等过程，将生活污水变成干净、无污染的水，保护了河道和城市水源，保护了环境。
然而，处理生活污水的过程中由于沉淀以及化学反应等原因，会产生大量的固体杂质，这些固体杂质会沉淀下来，进而产生了大量的污泥。污泥中含有大量的有机质和氮磷钾元素，COD值偏高，远远无法达到国家排放标准。城市生活污水处理厂自设立以来，人们一直都在努力研究如何利用生活污水处理污泥，特别是人们期望用生活污水处理污泥制造农业生产使用的肥料。但剩余污泥通常含有大量的有毒有害物质，如寄生虫卵、病原微生物、重金属，以及未稳定化的有机物，如果不妥善处理与处置，将这些污泥直接施加至作物中，会对环境造成直接或潜在的污染。
发明内容：
本发明针对现有技术中存在的缺点和不足，提出了一种成本低、效果好的生活污水处理回收装置及方法。
本发明可以通过以下措施达到：

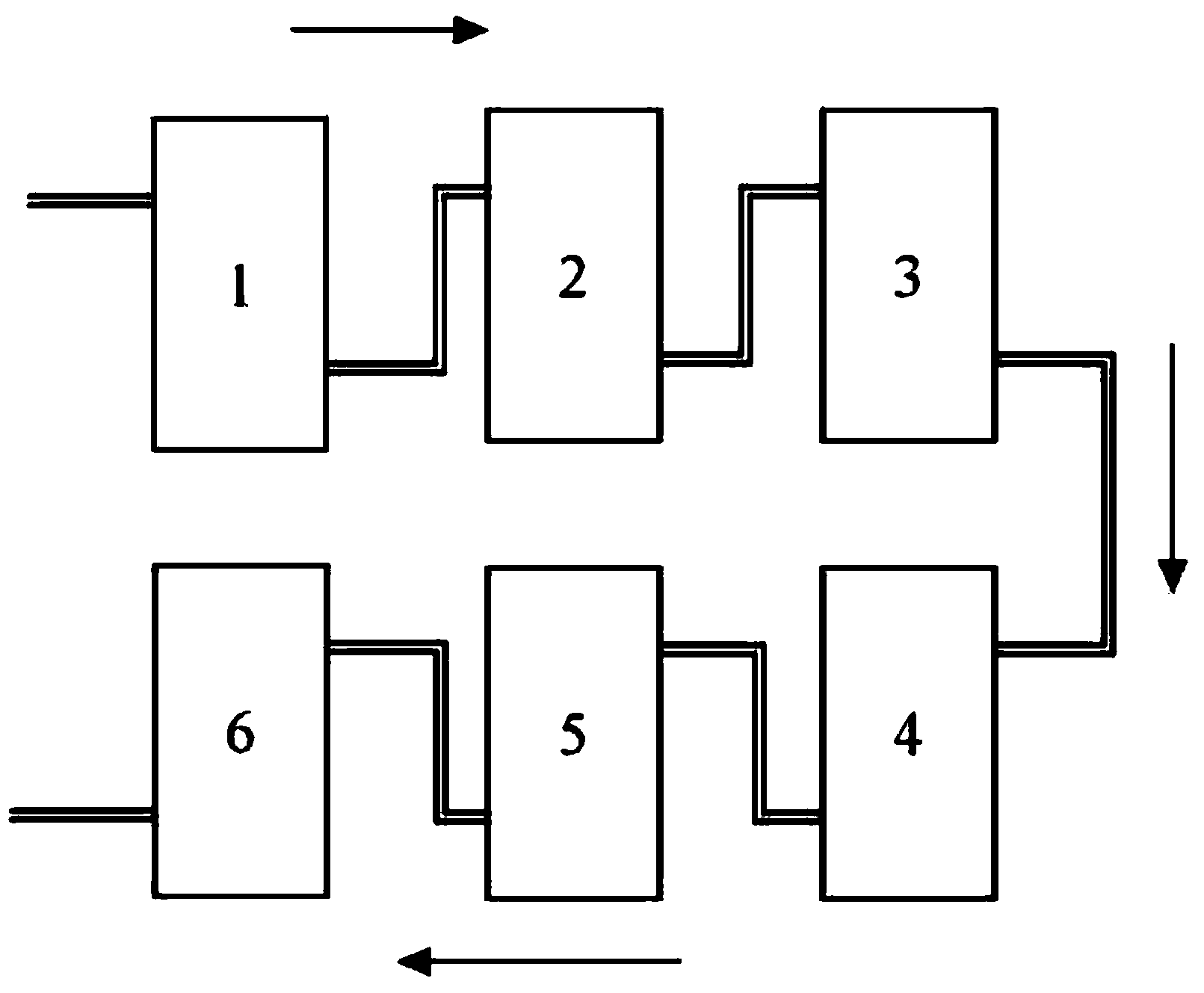

一种生活污水处理回收装置，其特征在于设有滤清沉淀池，滤清沉淀池前端设有过滤格栅，过滤格栅滤除的体积较大的垃圾经粉碎机粉碎后再次投入过滤格栅，滤清沉淀池上设有用于向污水中投入石灰的石灰加料口，滤清沉淀池后端设有能够滤除沉淀的过滤器，滤清沉淀池还设有用于将所得滤液排出的出液口;滤清沉淀池的出液口与酸化处理池的进液口相连接，酸化处理池内设有用于使污水流通路径延长的多级折流板，酸化处理池内投入无机酸，酸化处理池的后端设有出液口;酸化处理池的出液口与酸碱调节池相连接，酸碱调节池的出液口与厌氧反应池相连接，厌氧反应池的出液口与好氧反应池相连接。
本发明所述厌氧反应池中设有用于使厌氧反应池内污水循环流动的污水循环泵，还设有布水器、污泥回流管，污泥回流管上装有循环泵。
本发明所述好氧反应池中设有与外部气泵相连接的曝气器，与好氧反应池进水口相连接的布水器，还设有污泥回流管以及用于使好氧反应池内污水循环流动的污水循环泵。
本发明所述厌氧反应池中设有用于改变污水流向从而增加污水在厌氧反应池流动路径长度的多级折流板，用于增加厌氧微生物与污水中有害物质的接触，提高降解效果。
本发明还设有与好氧反应池后端相连接的滤清池，滤清池内设有活性炭吸附过滤模块，用于对好氧反应池处理后的污水品质进一步提升。
本发明还提出了一种生活污水处理回收方法，其特征在于包括以下步骤：
步骤1：将污水通过滤清沉淀池前端的过滤格栅，滤除大体积杂物，并将滤除物送入粉碎机中粉碎后再次投入过滤格栅，防止堵塞后续处理机构;
步骤2：向滤清沉淀池内投入石灰，石灰与水反应形成碱性物质并发热，不仅能够杀死虫卵等有害微生物，还能够使污水中的重金属离子形成沉淀析出;
步骤3：将滤清沉淀池内的混合物通过滤清沉淀池后端的过滤器，并将所得滤液送入酸化处理池，向酸化处理池内投入酸液，进一步杀死有害微生物虫卵等，并能够将污水中的有机大分子物质分解为小分子结构;
步骤4：将酸化处理池内的液体送入酸碱调节池，将PH值调节为厌氧细菌适于生长的条件下;
步骤5：将经过上述处理的污水送入厌氧反应池，在厌氧反应池内反复循环流动，与厌氧反应池内的厌氧微生物充分接触，停留时间6-12h，充分降解污水中的有机有害物质;
步骤6：将厌氧反应池内处理后的污水送入好氧反应池，向好氧反应池通入空气，并通过循环布水器使污水与好氧反应池内的好氧微生物充分接触，进一步减少污水中的有害物质;
步骤7：对好氧反应池排出的污水进行活性炭吸附处理，进一步提升水体品质，所获得水可以直接排出或用作园林农业浇灌。
本发明与现有技术相比，在污水处理过程中不产生二次污染副产物，投入的碱性以及酸性物质不会对环境造成影响，具有运营成本低、运行可靠、处理效果好等显著的优点。
