申请日2015.10.15
公开(公告)日2016.05.11
IPC分类号C02F11/12
摘要

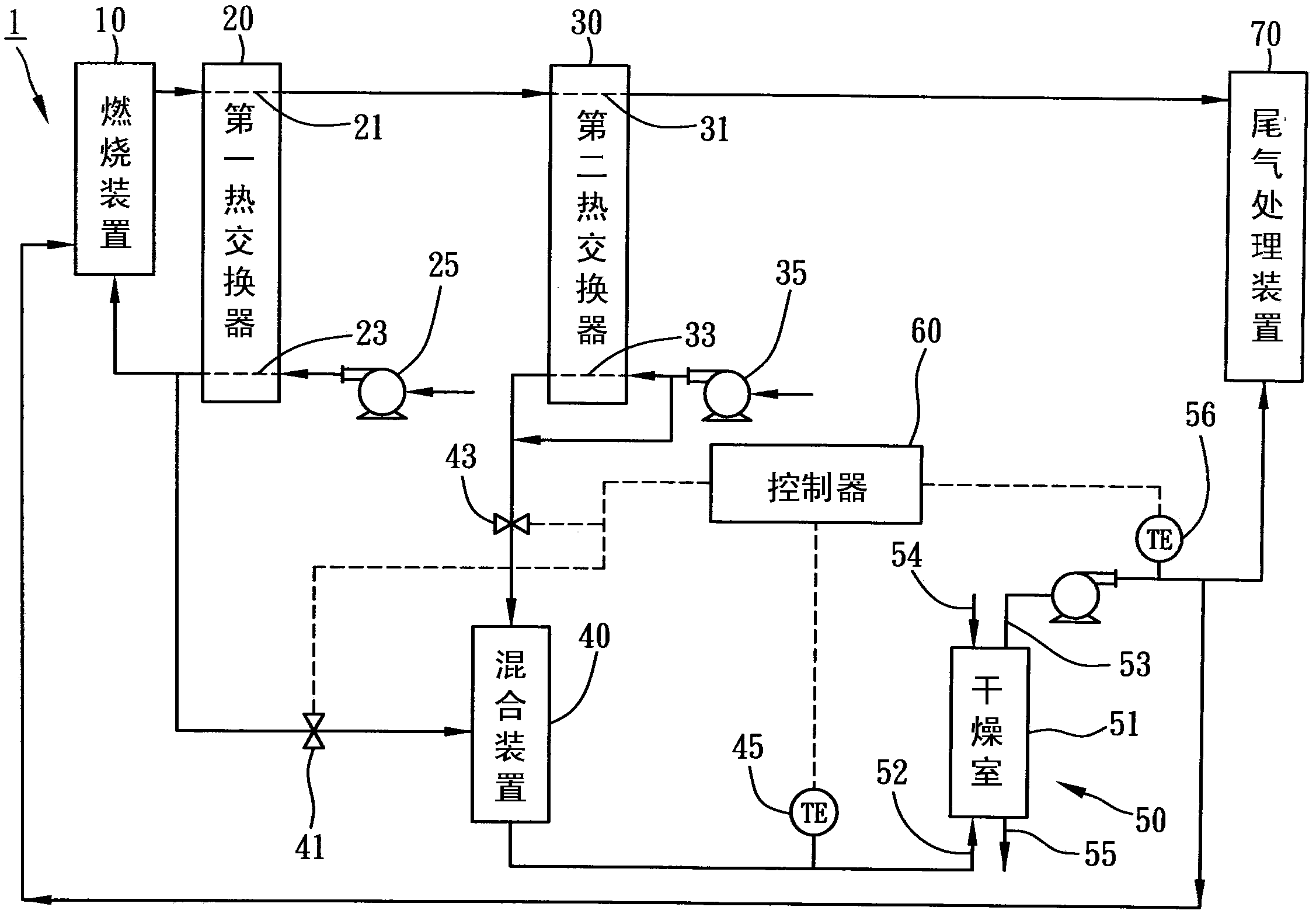

本实用新型是一种污泥干燥的热交换系统，其包含一燃烧装置、一第一热交换器、一第二热交换器以及一污泥干燥装置，气体经该燃烧装置燃烧后形成一燃烧尾气，一第一气流进入该第一热交换器与该燃烧尾气进行热交换形成一第一加热气流，一第二气流进入该第二热交换器与该燃烧尾气进行热交换形成一第二加热气流，该第一、第二加热气流至少其中一者导入该污泥干燥装置并带走待干燥污泥所含水份，由此，该污泥干燥的热交换系统可以有效降低污泥含水量，且具有除臭功能、节能效果并降低处理成本。
权利要求书
1.一种污泥干燥的热交换系统，其特征在于，其包含有：
一燃烧装置，气体经该燃烧装置燃烧后形成一燃烧尾气并自该燃烧装置排出;
一第一热交换器，其内部具有一第一路径及一第二路径，由该燃烧装置排出的燃烧尾气经由该第一路径进入该第一热交换器，一第一气流经由该第二路径进入该第一热交换器，用以令该燃烧尾气与该第一气流进行热交换，经热交换处理后的第一气流形成一第一加热气流;
一第二热交换器，其内部具有一第三路径及一第四路径，由该第一热交换器排出的燃烧尾气是经由该第三路径进入该第二热交换器，一第二气流经由该第四路径进入该第二热交换器，用以令该燃烧尾气与该第二气流进行热交换，经热交换处理后的第二气流形成一第二加热气流;
一污泥干燥装置，包括一干燥室、一进气口、一排气口、一污泥入口及一污泥出口，该进气口、排气口、污泥入口及污泥出口均连通于该干燥室，待干燥污泥经由该污泥入口导入该干燥室并由该污泥出口排出，第一、第二加热气流至少其中一者经由该进气口导入该干燥室并带走该待干燥污泥所含水份而形成一含水气流，该含水气流经由该排气口排出。
2.如权利要求1所述污泥干燥的热交换系统，其特征在于，其还具有一第一鼓风机，用以将该第一气流导入该第一热交换器。
3.如权利要求1所述污泥干燥的热交换系统，其特征在于，其还具有一第二鼓风机，用以将该第二气流导入该第二热交换器。
4.如权利要求1所述污泥干燥的热交换系统，其特征在于，其还具有一混合装置设于该第一、第二热交换器与该污泥干燥装置之间，令该第一、第二加热气流被依序导入该混合装置及该污泥干燥装置。
5.如权利要求4所述污泥干燥的热交换系统，其特征在于，其中该混合装置具有一第一进气阀设于该第一热交换器与该混合装置之间以调整该第一加热气流进入混合装置的流量、以及一第二进气阀设于该第二热交换器与该混合装置之间以调整该第二加热气流进入混合装置的流量。
6.如权利要求5所述污泥干燥的热交换系统，其特征在于，其还具有一第一温度计用以量测自该混合装置排出且尚未进入该污泥干燥装置的气流温度。
7.如权利要求5所述污泥干燥的热交换系统，其特征在于，其还具有一第二温度计用以量测该含水气流的温度。
8.如权利要求6所述污泥干燥的热交换系统，其特征在于，其还具有一控制器与该第一进气阀、第二进气阀、以及第一温度计电性连接，该控制器根据该第一温度计量测的温度控制第一、第二进气阀以调整第一、第二加热气流进入该混合装置的流量。
9.如权利要求7所述污泥干燥的热交换系统，其特征在于，其还具有一控制器与该第一进气阀、第二进气阀、以及该第二温度计电性连接，该控制器根据该第二温度计量测的温度控制第一、第二进气阀以调整第一、第二加热气流进入该混合装置的流量。
10.如权利要求1所述污泥干燥的热交换系统，其特征在于，其还具有一尾气处理装置，用以处理由该第二热交换器的第三路径排出的燃烧尾气以及由该污泥干燥装置的排气口排出的含水气流。
说明书
污泥干燥的热交换系统
技术领域
本实用新型是关于一种污泥干燥技术，特别是关于一种污泥干燥的热交换系统。
背景技术
污泥是废水处理过程中产生的固体废弃物，随着国内经济的快速发展和环保法规的加严，污水厂的处理水量不断地提高，产生的污泥量也日益增加，由于从污水处理厂排放出来的污泥体积非常庞大，呈现松散状，且含水率较高，为让污泥能够达到减量化、稳定化、无害化及资源化等目的，必须对其进行脱水干燥处理。
目前市面上常使用的污泥干燥设备有晒干床(日晒蒸发)、蒸气干燥(热蒸汽加热)、火力干燥(燃料烘烤)、电热干燥(电阻加热)及冷冻干燥(结冰水份升华)等，除晒干床以外，其它均称为机械干燥，一般最常用者为能源支出极小的晒干床，然其缺点为占地甚多，每一批次干燥至少需要一周，许多新设的污水厂已无法再采用此干燥法，而另一方面，机械干燥设备虽然占地甚小并可于短时间内达到相同的效果，但其缺点是会消耗大量能源，导致处理成本居高不下，此外，污泥在干燥过程中会产生臭气、氯气等有害气体，而且容易产生恶臭，对周遭民众造成诸多困扰。
实用新型内容
有鉴于上述的缺点，本实用新型的目的在于提供一种污泥干燥的热交换系统，其不仅可有效降低污泥含水量，操作时毋须消耗大量电力，具有节能、降低处理成本、以及除臭的效果。
为达上述目的，本实用新型提供一种污泥干燥的热交换系统，其特征在于，其包含有：
一燃烧装置，气体经该燃烧装置燃烧后形成一燃烧尾气并自该燃烧装置排出;
一第一热交换器，其内部具有一第一路径及一第二路径，由该燃烧装置排出的燃烧尾气经由该第一路径进入该第一热交换器，一第一气流经由该第二路径进入该第一热交换器，用以令该燃烧尾气与该第一气流进行热交换，经热交换处理后的第一气流形成一第一加热气流;
一第二热交换器，其内部具有一第三路径及一第四路径，由该第一热交换器排出的燃烧尾气是经由该第三路径进入该第二热交换器，一第二气流经由该第四路径进入该第二热交换器，用以令该燃烧尾气与该第二气流进行热交换，经热交换处理后的第二气流形成一第二加热气流;
一污泥干燥装置，包括一干燥室、一进气口、一排气口、一污泥入口及一污泥出口，该进气口、排气口、污泥入口及污泥出口均连通于该干燥室，待干燥污泥经由该污泥入口导入该干燥室并由该污泥出口排出，第一、第二加热气流至少其中一者经由该进气口导入该干燥室并带走该待干燥污泥所含水份而形成一含水气流，该含水气流经由该排气口排出。
其还具有一第一鼓风机，用以将该第一气流导入该第一热交换器。
其还具有一第二鼓风机，用以将该第二气流导入该第二热交换器。
其还具有一混合装置设于该第一、第二热交换器与该污泥干燥装置之间，令该第一、第二加热气流被依序导入该混合装置及该污泥干燥装置。
其中该混合装置具有一第一进气阀设于该第一热交换器与该混合装置之间以调整该第一加热气流进入混合装置的流量、以及一第二进气阀设于该第二热交换器与该混合装置之间以调整该第二加热气流进入混合装置的流量。
其还具有一第一温度计用以量测自该混合装置排出且尚未进入该污泥干燥装置的气流温度。
其还具有一第二温度计用以量测该含水气流的温度。
其还具有一控制器与该第一进气阀、第二进气阀、以及第一温度计电性连接，该控制器根据该第一温度计量测的温度控制第一、第二进气阀以调整第一、第二加热气流进入该混合装置的流量。
其还具有一控制器与该第一进气阀、第二进气阀、以及该第二温度计电性连接，该控制器根据该第二温度计量测的温度控制第一、第二进气阀以调整第一、第二加热气流进入该混合装置的流量。
其还具有一尾气处理装置，用以处理由该第二热交换器的第三路径排出的燃烧尾气以及由该污泥干燥装置的排气口排出的含水气流。
由此，该污泥干燥的热交换系统可以有效降低污泥含水量，且具有节能效果并降低处理成本。
