申请日2015.10.15
公开(公告)日2016.05.04
IPC分类号C02F9/14
摘要
本实用新型公开了一种工业污水处理装置，包括活性炭过滤装置、催化剂加料装置、高压泵、生物填料、高密度纤维丝、壳体、铁炭微电解填料、支撑架和中心筒体，所述活性炭过滤装置安装在污水池中，所述催化剂加料装置安装在高压泵和活性炭过滤装置之间的管道上，所述中心筒体安装在壳体内，所述铁炭微电解填料填充在中心筒体中，所述铁碳微电解填料上方设有布水器，所述高密度纤维丝和生物填料分布在中心筒体的周围，所述高密度纤维丝的上方设置环形向上敞开式的集水槽。本实用新型反应速率快，处理效率高，应用范围广，微电解填料使用寿命长、操作维护方便、运行成本低、处理效果稳定。
权利要求书

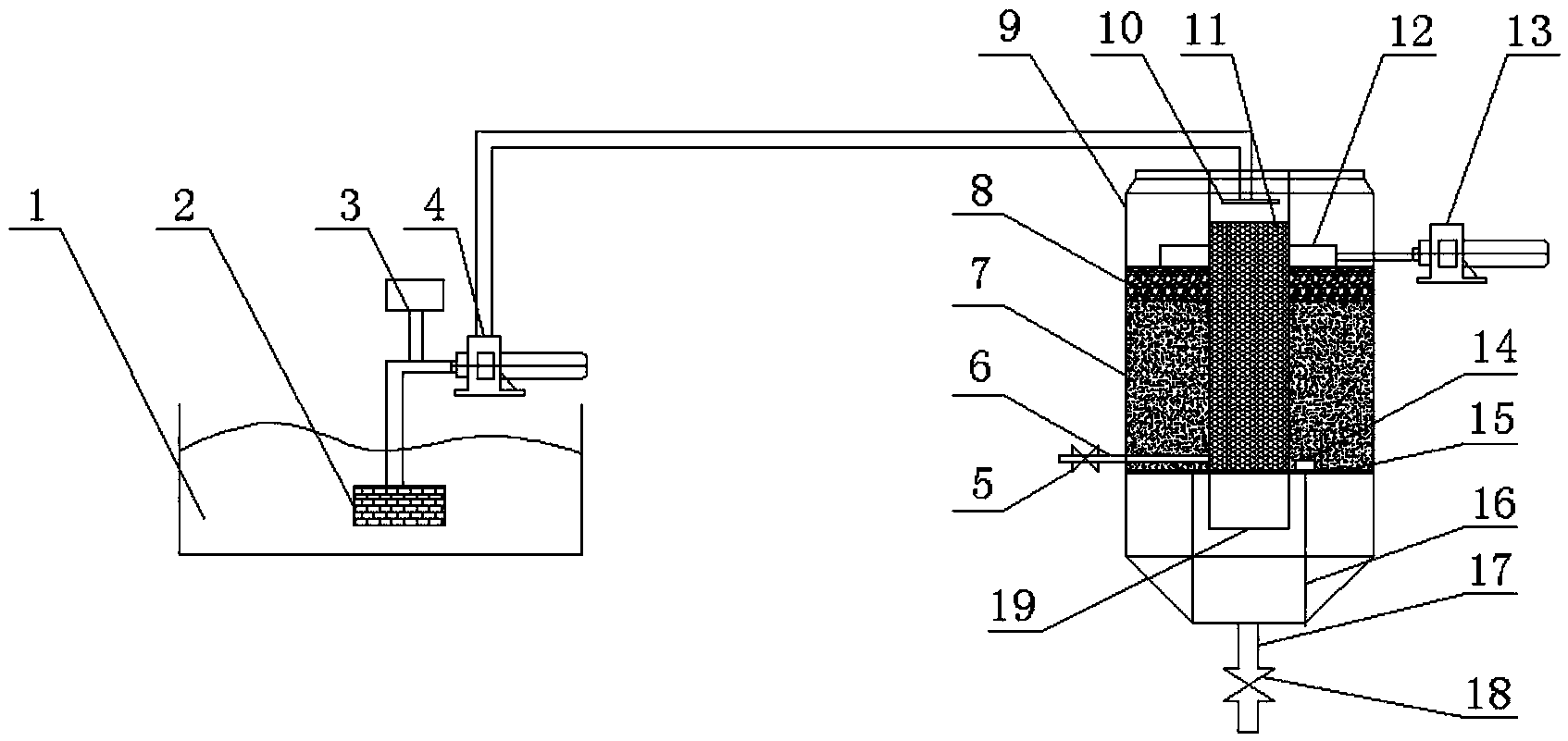

1.一种工业污水处理装置，包括活性炭过滤装置(2)、催化剂加料装置(3)、高压泵(4)、生物填料(7)、高密度纤维丝(8)、壳体(9)、铁炭微电解填料(11)、支撑架(16)和中心筒体(19)，其特征在于：所述活性炭过滤装置(2)安装在污水池(1)中，所述高压泵(4)通过管道与活性炭过滤装置(2)连接，所述催化剂加料装置(3)安装在高压泵(4)和活性炭过滤装置(2)之间的管道上，所述壳体(9)内安装有支撑板(15)，所述支撑架(16)上端与支撑板(15)相连，下端与壳体(9)的底部相连，所述中心筒体(19)安装在壳体(9)内，所述铁炭微电解填料(11)填充在中心筒体(19)中，所述铁炭微电解填料(11)上方设有布水器(10)，所述高密度纤维丝(8)和生物填料(7)分布在中心筒体(19)的周围，所述高密度纤维丝(8)的上方设置环形向上敞开式的集水槽(12)，所述集水槽(12)通过出水管道与抽水泵(13)连接，所述生物填料(7)的底部设置环形的穿孔曝气器(14)，所述穿孔曝气器(14)与供气管(5)连接，所述供气管(5)上安装有空气阀(6)，所述壳体(9)的底部安装有排泥管(17)，所述排泥管(17)上安装有排泥电磁阀(18)。
2.根据权利要求1所述的一种工业污水处理装置，其特征在于：所述支撑板(15)上设有透水孔。
3.根据权利要求1所述的一种工业污水处理装置，其特征在于：所述布水器(10)上设有环形分布的孔。
说明书
一种工业污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种工业污水处理装置。
背景技术
工业污水的处理是普遍关注的热点，由于工业污水的种类繁多、水量变化大、水质浓度高、成分复杂，因而处理难度大，目前大多采用常规技术的联合处理工艺，这些工艺往往流程长、传递过程耗能大、运行成本高，难以达到理想的处理效果，特别是高盐高浓度有机污水一直是处理的难点，污水中有机污染物浓度高、结构稳定、生化性差，常规工艺难以实现达标排放，且处理成本高，给企业“节能减排”带来极大的压力，因市场需求引起的产品转型快，导致污水情况更加复杂，而传统过滤装置放置于最下面，费时费力，投资过大，效果极差，从理论上讲，是不可行的，用强大水的自压强行过滤，水质极差，基本上导致二次污染，无法清理，过滤装置费时费力，严重时形成二次污染。
实用新型内容
本实用新型的目的在于提供一种工业污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工业污水处理装置，包括活性炭过滤装置、催化剂加料装置、高压泵、生物填 料、高密度纤维丝、壳体、铁炭微电解填料、支撑架和中心筒体，所述活性炭过滤装置安装在污水池中，所述高压泵通过管道与活性炭过滤装置连接，所述催化剂加料装置安装在高压泵和活性炭过滤装置之间的管道上，所述壳体内安装有支撑板，所述支撑架上端与支撑板相连，下端与壳体的底部相连，所述中心筒体安装在壳体内，所述铁炭微电解填料填充在中心筒体中，所述铁碳微电解填料上方设有布水器，所述高密度纤维丝和生物填料分布在中心筒体的周围，所述高密度纤维丝的上方设置环形向上敞开式的集水槽，所述集水槽通过出水管道与抽水泵连接，所述生物填料的底部设置环形的穿孔曝气器，所述穿孔曝气器与供气管连接，所述供气管上设置空气阀，所述壳体的底部安装有排泥管，所述排泥管上安装有排泥电磁阀。
优选的，所述支撑板上设有透水孔。
优选的，所述布水器上设有环形分布的孔。
与现有技术相比，本实用新型的有益效果是：该工业污水处理装置，反应速率快，处理效率高，应用范围广，微电解填料使用寿命长、投资费用少、操作维护方便、处理效果稳定，处理过程中只消耗少量的微电解反应剂，微电解剂只需定期添加无需更换，添加也无需进行活化直接投入即可，结构合理、紧凑，投资省，占地面积小抗冲击负荷能力强，安装方便，易于操作管理，并且不会对水造成二次污染，可以达到化学沉淀除磷的效果，还可以通过还原去除重金属。
