申请日2015.10.15
公开(公告)日2016.04.20
IPC分类号C02F9/14; C02F103/20
摘要
一体化养殖废水处理系统，由化粪池、固液分离机、原水池和水处理设备组成，所述化粪池底部设置有搅拌机及第一潜水泵，所述第一潜水泵的泵出口与固液分离机连接，所述固液分离机的液体出口通过管道与原水池连接，所述原水池内设置有第二潜水泵，所述第二潜水泵的泵出口与水处理设备连接;所述水处理设备包括第一沉淀池和第二沉淀池，所述第一沉淀池和第二沉淀池之间设置有生物膜组件，所述第一沉淀池与第二潜水泵的泵出口连接，第二沉淀池设置有出水口。本实用新型适用于处理大量养殖废水，能有效减少养殖废水中的有毒有害成分，占地面积少、便于运输、安装简单、运行寿命长。
权利要求书
1.一体化养殖废水处理系统，其特征在于，由化粪池、固液分离机、原水池和水处理设备组成，所述化粪池底部设置有搅拌机及第一潜水泵，所述第一潜水泵的泵出口与固液分离机连接，所述固液分离机的液体出口通过管道与原水池连接，所述原水池内设置有第二潜水泵，所述第二潜水泵的泵出口与水处理设备连接;
所述水处理设备包括第一沉淀池和第二沉淀池，所述第一沉淀池和第二沉淀池之间设置有生物膜组件，所述第一沉淀池与第二潜水泵的泵出口连接，第二沉淀池设置有出水口。
2.如权利要求1所述的一体化养殖废水处理系统，其特征在于，所述化粪池及原水池之间距离为0.5-1.5米,所述固液分离机设置在化粪池和原水池之间。
3.如权利要求1所述的一体化养殖废水处理系统，其特征在于，所述原水池的固体出口附近还设置有固体堆积场地。
4.如权利要求1所述的一体化养殖废水处理系统，其特征在于，还包括PLC控制器，所述PLC控制器包括PLC及触摸屏，所述PLC与触摸屏信号连接，并与所述第一潜水泵、第二潜水泵、固液分离机、搅拌器控制连接。
5.如权利要求4所述的一体化养殖废水处理系统，其特征在于，所述PLC为FP-X0。
6.如权利要求1所述的一体化养殖废水处理系统，其特征在于，所述第二沉淀池和生物膜组件之间设置有水阀。
说明书
一体化养殖废水处理系统
技术领域
本实用新型属于机械领域，涉及一种生化处理设备，具体涉及一种一体化养殖废水处理系统。
背景技术
畜禽业是我国农业和农村经济的重要组成部分,畜禽养殖业大力发展所带来的环境污染问题日益严重,规模化养殖场每天排放的畜禽养殖废水量大、集中,并且废水中含有大量污染物,如CODcr、氨氮、重金属、残留的兽药和大量的病原体等,如不经过处理直接排放,将会造成严重污染,其主要的危害如下。
养殖业废水属于含大量病原体的高浓度有机废水,养殖污水具有典型的“三高”特征，即有机物浓度高COD高达3000-12000mg/l,氨氮高达800-2200mg/l，悬浮物SS超标数十倍;可生化性一般;臭味大;冲洗排放时间集中，冲击负荷大。大量有机物质进入水体后,有机物的分解将大量消耗水中的溶解氧,使水体发臭,导致水生生物大量死亡;氮、磷可使水体富营养化。
畜禽养殖废水在厌氧情况下会产生大量的NH3、H2S等恶臭气体,这些恶臭气体将影响及危害饲养人员及周围居民的身体健康。畜禽养殖业废水中含有较多的氮、磷、钾等养分,如果未经任何处理就直接、连续、过量的施用,则会给土壤和农作物的生长造成不良的影响,如引起作物产量降低,推迟成熟期,影响后续作物的生产等。
实用新型内容
为妥善处理禽畜规模化饲养所带来的大量养殖废水，本实用新型公开了一种一体化养殖废水处理系统。

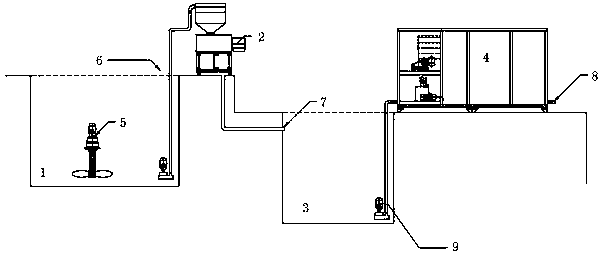

本实用新型所述一体化养殖废水处理系统，由化粪池、固液分离机、原水池和水处理设备组成，所述化粪池底部设置有搅拌机及第一潜水泵，所述第一潜水泵的泵出口与固液分离机连接，所述固液分离机的液体出口通过管道与原水池连接，所述原水池内设置有第二潜水泵，所述第二潜水泵的泵出口与水处理设备连接;
所述水处理设备包括第一沉淀池和第二沉淀池，所述第一沉淀池和第二沉淀池之间设置有生物膜组件，所述第一沉淀池与第二潜水泵的泵出口连接，第二沉淀池设置有出水口。
优选的，所述化粪池及原水池之间距离为0.5-1.5米,所述固液分离机设置在化粪池和原水池之间。
优选的，所述原水池的固体出口附近还设置有固体堆积场地。
优选的，还包括PLC控制器，所述PLC控制器包括PLC及触摸屏，所述PLC与触摸屏信号连接，并与所述第一潜水泵、第二潜水泵、固液分离机、搅拌器控制连接。
进一步的，所述PLC为FP-X0。
优选的，所述第二沉淀池和生物膜组件之间设置有水阀。
采用本实用新型所述的一体化养殖废水处理系统，适用于处理大量养殖废水，能有效减少养殖废水中的有毒有害成分，同时采用固液分离预处理降低了运行成本，可以不间断昼夜运行处理污水，本实用新型占地面积少、便于运输、安装简单、运行寿命长。
