申请日2015.08.04
公开(公告)日2015.12.02
IPC分类号C05F7/00; C05F17/02
摘要
本发明公开了一种有机固体废弃物堆肥发酵渗滤液收集装置，包括主管道以及与主管道连接的定时鼓风机和渗滤液收集槽，所述的主管道顶部轴向间隔开设有多个导排槽，导排槽上方设有顶封板，顶封板的宽度小于导排槽，顶封板上开设有孔眼，顶封板左右两侧均设有弧形的侧封板，顶封板通过侧封板与主管道连接;本发明的顶封板和侧封板形成了一个向上延伸的空心山脊通道，鼓风机向主管道通气时气体可以汇集到通道内并通过孔眼外泄，达到给有机固体废弃物供气的目的，为发酵过程中微生物活动提供氧气，同时气体将汇集在孔眼处的杂质吹开，避免孔眼堵塞，影响渗滤液收集，是一种结构简单成本低的渗滤液收集装置，具有维修方便、易于组装、模块化的优点。
权利要求书

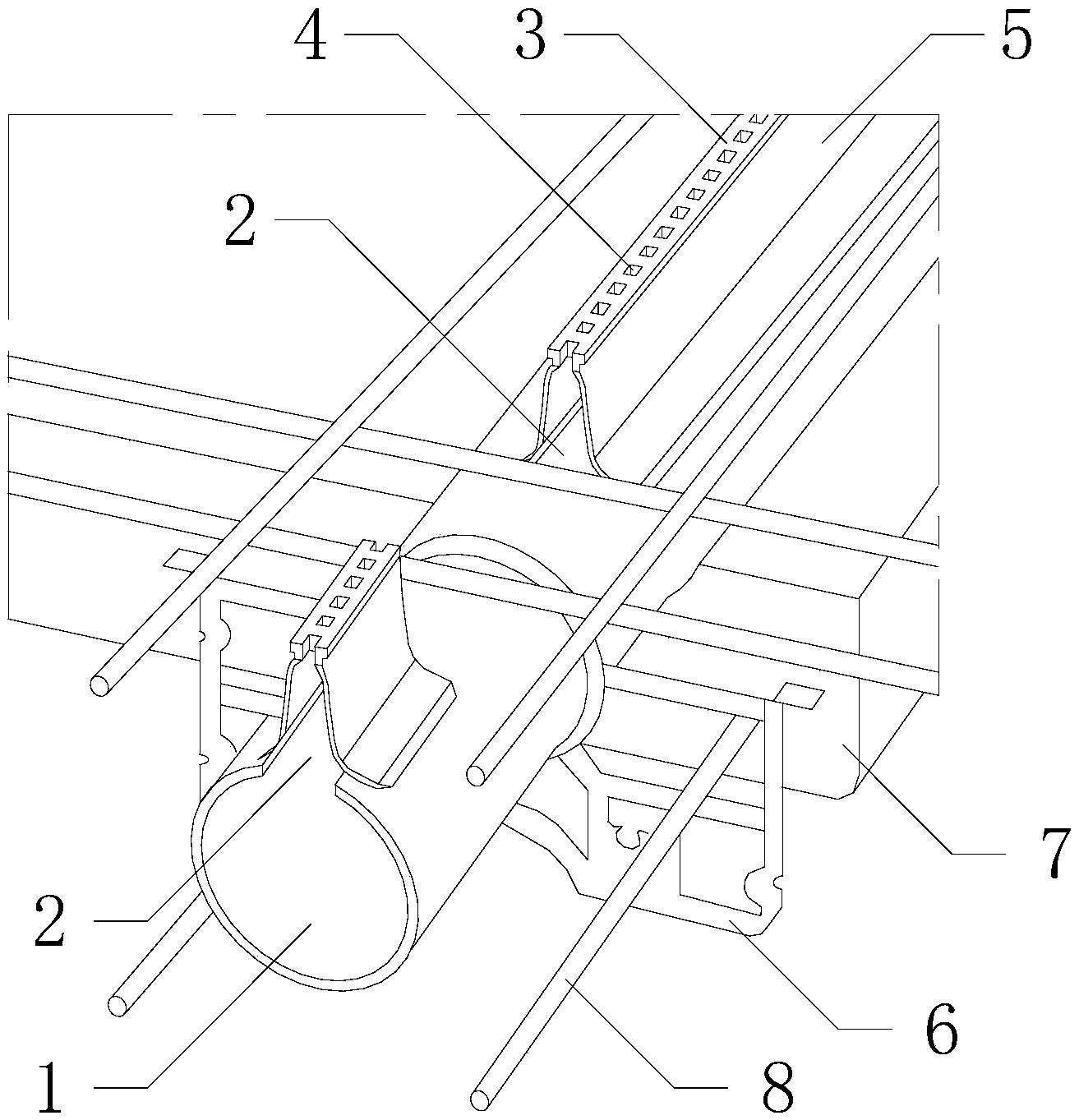

1.一种有机固体废弃物堆肥发酵渗滤液收集装置，包括主管道(1)以及 与主管道(1)连接的定时鼓风机和渗滤液收集槽，其特征在于：所述的主管道 (1)顶部轴向间隔开设有多个导排槽(2)，导排槽(2)上方设有顶封板(3)， 顶封板(3)的宽度小于导排槽(2)，顶封板(3)上开设有孔眼(4)，顶封板 (3)左右两侧均设有弧形的侧封板(5)，顶封板(3)通过侧封板(5)与主管 道(1)连接。
2.根据权利要求1所述的一种有机固体废弃物堆肥发酵渗滤液收集装置， 其特征在于，所述的顶封板(3)具有弧形外表面。
3.根据权利要求2所述的一种有机固体废弃物堆肥发酵渗滤液收集装置， 其特征在于，所述的顶封板(3)宽度小于导排槽(2)。
4.根据权利要求3所述的一种有机固体废弃物堆肥发酵渗滤液收集装置， 其特征在于，所述的多块顶封板(3)长短不一，且长度均小于下方的导排槽(2)。
5.根据权利要求4所述的一种有机固体废弃物堆肥发酵渗滤液收集装置， 其特征在于，所述的主管道(1)外固定有支架(6)，支架(6)上纵横插设有 多根固定杆(8)。
说明书
一种有机固体废弃物堆肥发酵渗滤液收集装置
技术领域
本发明属于有机固体废弃物处理及综合利用领域，具体涉及一种应用于有机固体废弃物堆肥发酵的渗滤液收集装置。
背景技术
近年来，随着中国城市化进程的快速进行，生活污水处理的伴生产物污泥等市政有机固体废弃物大量产生，成为困扰环境治理的一个难题。由于污泥中含有较高的有机质、氮、磷及植物生产所需要的多种营养元素，是重要的有机肥源，通过堆肥发酵，可利用自然微生物或接种微生物在有氧条件下对物料迅速脱臭和腐熟，产生60-70℃的高温，从而将物料中的病原菌、虫卵等杀死，将废弃物转化为卫生的有机肥，因此对这种有机固体废弃物堆肥发酵是一种经济、环保资源再利用的处理方式。
目前堆肥发酵的方式主要有条形堆、堆肥反应器和静态曝气。条形堆是将原料混合后堆成条堆并定期翻堆，缺陷是需要1—4个月才能完成发酵，时间太长;堆肥反应器是采用塔式、卧式等发酵罐来发酵，缺陷是投资太大难以迅速推广;静态曝气是利用通气管道进行人工鼓风通气的一种堆制方式，不翻堆的情况下3—5周即可完成发酵，时间短而且投资少，因此具有较广的应用前景。
发明内容
本发明的目的是提供一种用于有机固体废弃物堆肥发酵中静态曝气时收集渗滤液的装置。
本发明解决其技术问题所采用的技术方案是：一种有机固体废弃物堆肥发酵渗滤液收集装置，包括主管道以及与主管道连接的定时鼓风机和渗滤液收集槽，所述的主管道顶部轴向间隔开设有多个导排槽，导排槽上方设有顶封板，顶封板的宽度小于导排槽，顶封板上开设有孔眼，顶封板左右两侧均设有弧形的侧封板，顶封板通过侧封板与主管道连接。
所述的一种有机固体废弃物堆肥发酵渗滤液收集装置，其顶封板具有弧形外表面。
所述的一种有机固体废弃物堆肥发酵渗滤液收集装置，其顶封板宽度小于导排槽。
所述的一种有机固体废弃物堆肥发酵渗滤液收集装置，其多块顶封板长短不一，且长度均小于下方的导排槽。
所述的一种有机固体废弃物堆肥发酵渗滤液收集装置，其主管道外固定有支架，支架上纵横插设有多根固定杆。
本发明的有益效果是：顶封板和侧封板形成了一个向上延伸的空心山脊通道，鼓风机向主管道通气时气体可以汇集到通道内并通过孔眼外泄，达到给有机固体废弃物供气的目的，为发酵过程中微生物活动提供氧气，同时气体将汇集在孔眼处的杂质吹开，避免孔眼堵塞，影响渗滤液收集，因此是一种结构简单成本低的渗滤液收集装置，具有维修方便、易于组装、模块化的优点。
