本发明涉及一种污水处理用絮凝搅拌罐。这种污水处理用絮凝搅拌罐，具有中空夹层结构的罐体，罐体上方设有不与罐体组成密封结构的罐盖，所述罐盖上方设有磁力密封，磁力密封上方设有电机，罐盖上开设有加药口;所述罐体侧壁上部开设有进水口，罐体侧壁安装有导流条;所述罐体中心悬挂有与电机相连接的转轴，转轴上安装有搅拌器，罐体底部设有空气进口和排液口，空气进口通过管路连接至曝气器，曝气器位于搅拌器下方;所述罐体的中空夹层结构中填充有消音棉。本发明结构简单，设计合理，操作简便，罐体的中空夹层结构中填充有消音棉，噪音小，同时搅拌效果好，搅拌充分，使污泥中悬浮微粒集聚变大，形成絮团，便于污泥脱水。
权利要求书

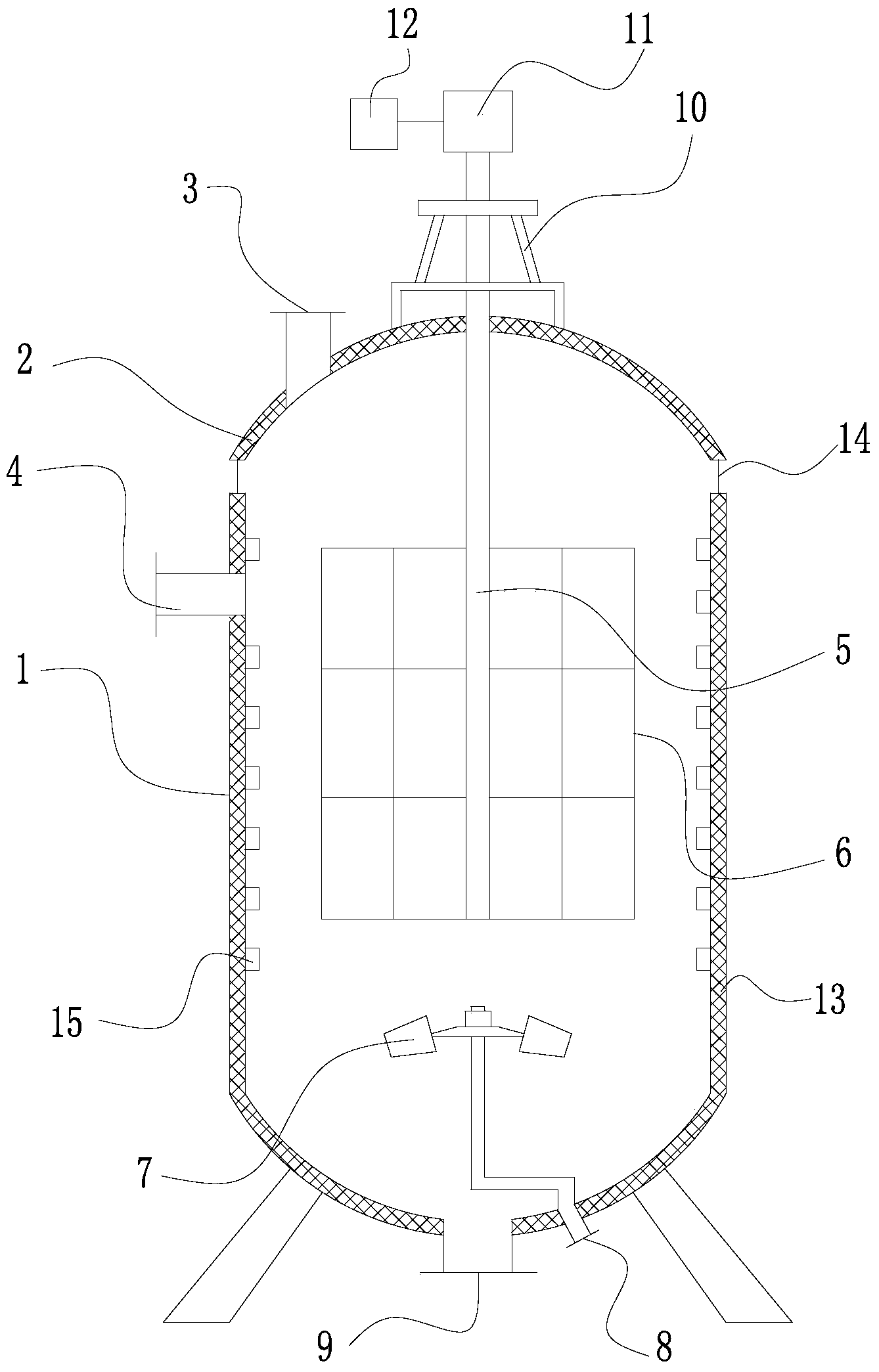

1.一种污水处理用絮凝搅拌罐，其特征是：具有中空夹层结构的罐体(1)， 罐体(1)上方设有不与罐体(1)组成密封结构的罐盖(2)，所述罐盖(2)上 方设有磁力密封(10)，磁力密封(10)上方设有电机(11)，罐盖(2)上开设 有加药口(3);所述罐体(1)侧壁上部开设有进水口(4)，罐体(1)侧壁安 装有导流条(15);所述罐体(1)中心悬挂有与电机(11)相连接的转轴(5)， 转轴(5)上安装有搅拌器(6)，罐体(1)底部设有空气进口(8)和排液口(9)， 空气进口(8)通过管路连接至曝气器(7)，曝气器(7)位于搅拌器(6)下方; 所述罐体(1)的中空夹层结构中填充有消音棉(13)。
2.根据权利要求1所述的污水处理用絮凝搅拌罐，其特征是：所述的电机 (11)连接有变频器(12)。
3.根据权利要求1所述的污水处理用絮凝搅拌罐，其特征是：所述的罐盖 (2)通过支架(14)安装在罐体(1)上方。
4.根据权利要求1所述的污水处理用絮凝搅拌罐，其特征是：所述的搅拌 器(6)为框式搅拌器。
5.根据权利要求1所述的污水处理用絮凝搅拌罐，其特征是：所述的消音 棉(13)为消音效果好的玻璃棉。
6.根据权利要求1所述的污水处理用絮凝搅拌罐，其特征是：所述的搅拌 器(6)的高度为罐体(1)高度的二分之一。
说明书
污水处理用絮凝搅拌罐
技术领域
本发明涉及一种污水处理用絮凝搅拌罐。
背景技术
使水或液体中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达 到固-液分离的目的，这一现象或操作称作絮凝。在污水处理特别是对污泥的处 理，常常用到絮凝原理。传统的絮凝搅拌罐结构复杂，操作繁琐，噪音大，而 且搅拌效果差，搅拌不充分。
发明内容
本发明要解决的技术问题是：克服现有技术的不足，提供一种污水处理用 絮凝搅拌罐。
本发明解决其技术问题所采用的技术方案是：一种污水处理用絮凝搅拌罐， 具有中空夹层结构的罐体，罐体上方设有不与罐体组成密封结构的罐盖，所述 罐盖上方设有磁力密封，磁力密封上方设有电机，罐盖上开设有加药口;所述 罐体侧壁上部开设有进水口，罐体侧壁安装有导流条;所述罐体中心悬挂有与 电机相连接的转轴，转轴上安装有搅拌器，罐体底部设有空气进口和排液口， 空气进口通过管路连接至曝气器，曝气器位于搅拌器下方;所述罐体的中空夹 层结构中填充有消音棉。
进一步地，所述的电机连接有变频器。
进一步地，所述的罐盖通过支架安装在罐体上方。
进一步地，所述的搅拌器为框式搅拌器。
进一步地，所述的消音棉为消音效果好的玻璃棉。
进一步地，所述的搅拌器的高度为罐体高度的二分之一。
通过采用前述技术方案，本发明的有益效果是：本发明结构简单，设计合 理，操作简便，罐体的中空夹层结构中填充有消音棉，噪音小，同时搅拌效果 好，搅拌充分，使污泥中悬浮微粒集聚变大，形成絮团，便于污泥脱水。
