申请日2015.07.04
公开(公告)日2015.10.07
IPC分类号C02F1/04; C02F9/14
摘要
本发明涉及一种污水处理用气提装置。这种污水处理用气提装置，包括气提装置框架，气提装置框架设有气提隔板，气提隔板将气体装置分隔成气提区和清水区，气提区和清水区底部相通;所述气提区中心设置有空气提升器，空气提升器距离池底0.3～0.5m，空气提升器外侧安装有填料层，空气提升器内置有将外部空气输入气提区的空气管，空气管底部开设有扩散孔;所述清水区底部设有便于污泥滑落的斜坡。本发明结构简单，设计合理，运行稳定、维护管理方便，能较好地适应小规模污水处理排放要求，具有良好的去除有机物、氨氮的效果，同时还具有基建投资低、运行费用少、节能降耗明显等优点。
权利要求书

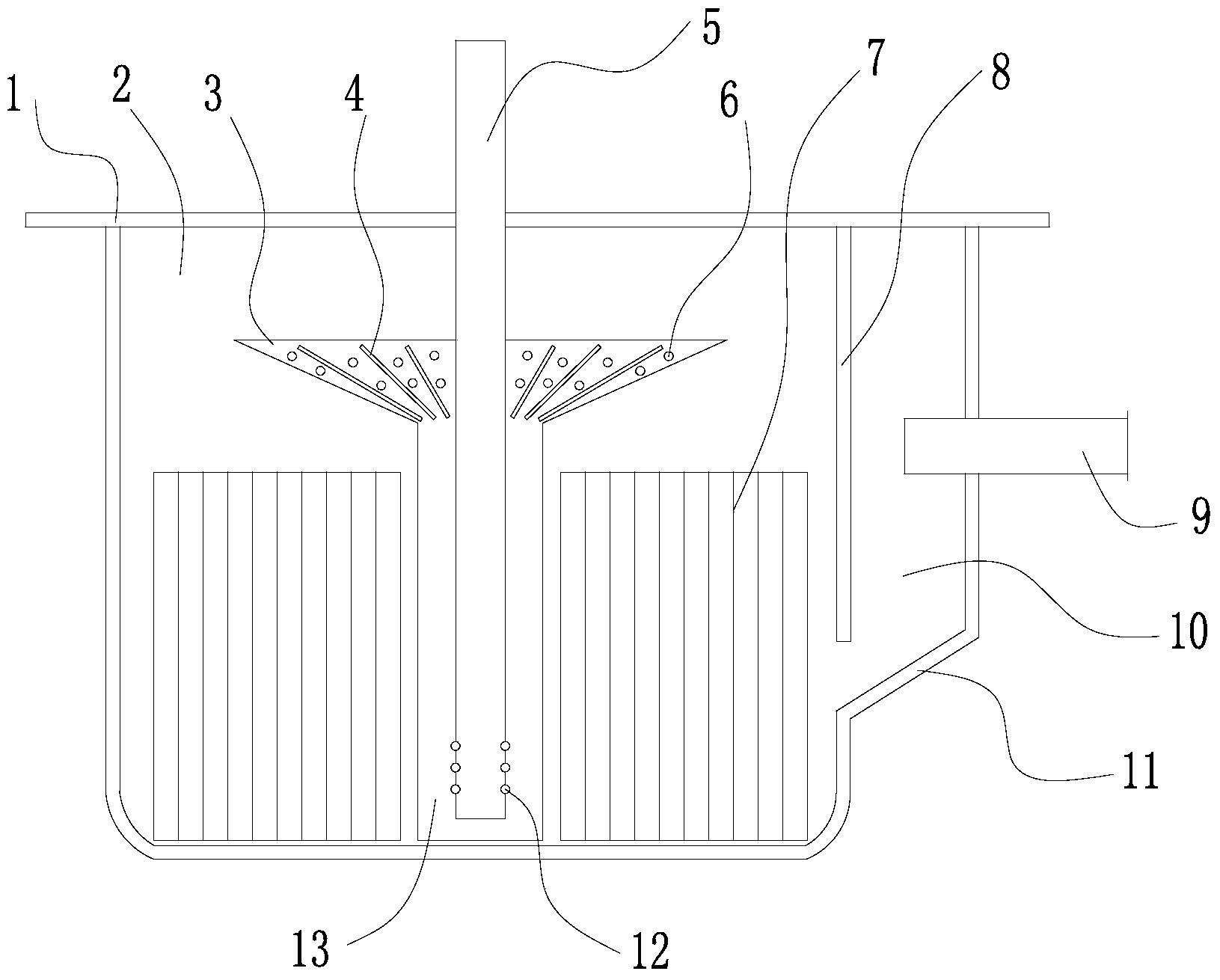

1.一种污水处理用气提装置，其特征是：包括气提装置框架(1)， 气提装置框架(1)设有气提隔板(8)，气提隔板(8)将气体装置分隔 成气提区(2)和清水区(10)，气提区(2)和清水区(10)底部相通; 所述气提区(2)中心设置有空气提升器，空气提升器距离池底0.3～ 0.5m，空气提升器外侧安装有填料层(7)，空气提升器内置有将外部空 气输入气提区(2)的空气管(5)，空气管(5)底部开设有扩散孔(12); 所述清水区(10)底部设有便于污泥滑落的斜坡(11)，斜坡(11)与水 平面之间的倾斜角度为40～60°，清水区(10)侧壁开设有出水管(9)。
2.根据权利要求1所述的污水处理用气提装置，其特征是：所述的 空气提升器包括扬水管(13)，扬水管(13)顶端连接有溅水盘(3)， 溅水盘(3)上垂直安装有呈辐射设置的导流板(4)，相邻两块导流板(4) 之间开设有多个布水孔(6)。
3.根据权利要求1所述的污水处理用气提装置，其特征是：所述的 斜坡(11)与水平面之间的倾斜角度为45°。
4.根据权利要求1所述的污水处理用气提装置，其特征是：所述的 填料层(7)为蜂窝填料。
5.根据权利要求1所述的污水处理用气提装置，其特征是：所述的 气提装置框架(1)为不锈钢框架。
6.根据权利要求1所述的污水处理用气提装置，其特征是：所述的 空气管(5)为PVC管。
说明书
污水处理用气提装置
技术领域
本发明涉及一种污水处理用气提装置。
背景技术
生活污水包括有城市生活中的各种洗涤用水、污水以及粪便等，多 为无毒的无机盐类，成分比较固定，主要含有碳水化合物、蛋白质、氨 基酸、脂肪等有机物，比较适合细菌、病毒的生长且具有一定的肥效， 可用来灌溉农田。同时，生活污水中氮、磷等植物营养物质含量较多， 容易造成水体的富营养化，是水体的主要污染源之一，故需对生活污水 进行处理并使其达标后，才能将其排放至江河湖泊中去，从而克服因生 活污水造成的水体污染。作为污水处理设备的重要组成部分，传统的气 提装置结构复杂，占地面积大，净化效果差。
发明内容
本发明要解决的技术问题是：克服现有技术的不足，提供一种污水 处理用气提装置。
本发明解决其技术问题所采用的技术方案是：一种污水处理用气提 装置，包括气提装置框架，气提装置框架设有气提隔板，气提隔板将气 体装置分隔成气提区和清水区，气提区和清水区底部相通;所述气提区 中心设置有空气提升器，空气提升器距离池底0.3～0.5m，空气提升器外 侧安装有填料层，空气提升器内置有将外部空气输入气提区的空气管， 空气管底部开设有扩散孔;所述清水区底部设有便于污泥滑落的斜坡， 斜坡与水平面之间的倾斜角度为40～60°，清水区侧壁开设有出水管。
进一步地，所述的空气提升器包括扬水管，扬水管顶端连接有溅水 盘，溅水盘上垂直安装有呈辐射设置的导流板，相邻两块导流板之间开 设有多个布水孔。
进一步地，所述的斜坡与水平面之间的倾斜角度为45°。
进一步地，所述的填料层为蜂窝填料。
进一步地，所述的气提装置框架为不锈钢框架。
进一步地，所述的空气管为PVC管。
通过采用前述技术方案，本发明的有益效果是：本发明结构简单， 设计合理，运行稳定、维护管理方便，能较好地适应小规模污水处理排 放要求，具有良好的去除有机物、氨氮的效果，同时还具有基建投资 低、运行费用少、节能降耗明显等优点。
