申请日2015.08.04
公开(公告)日2015.12.02
IPC分类号C02F1/00
摘要
本实用新型涉及一种铝合金轮毂废水中涂装漆回收装置，包括废水收集池、捞渣设备，其特点在于废水收集池上设有横向的喷水管，喷水管进水口管道连接水泵，水泵进水管没入捞渣后的废水中，喷水管顺水流方向的一侧设有喷水孔，喷水孔与竖直方向成10-60°角向废水水流方向的水面倾斜，废水收集池末端排水口处设有捞渣设备，捞渣设备包括传输带、过滤机、滤渣箱，过滤机底部设有滤渣箱，传输带向上与水平方向成20-60°角倾斜设置，上端连接过滤机进渣口，传输带下端没入废水收集池末端水中，两侧与废水收集池两侧壁的间隙设有滤网。该回收装置制造和使用成本较低，设计合理，涂装漆回收充分，便于行业内推广应用。
权利要求书
1.一种铝合金轮毂废水中涂装漆回收装置，包括废水收集池、捞渣设备，其特征在于：废水收集池上设有横向的喷水管，喷水管顺水流方向的一侧设有喷水孔，废水收集池末端排水口处设有捞渣设备。
2.如权利要求1所述的一种铝合金轮毂废水中涂装漆回收装置，其特征在于：所述的喷水管进水口管道连接水泵，水泵进水管没入捞渣后的废水中。
3.如权利要求1或2所述的一种铝合金轮毂废水中涂装漆回收装置，其特征在于：所述的喷水孔与竖直方向成10-60°角向废水水流方向的水面倾斜。
4.如权利要求1所述的一种铝合金轮毂废水中涂装漆回收装置，其特征在于：所述的捞渣设备包括传输带、过滤机、滤渣箱，过滤机底部设有滤渣箱，传输带下端没入废水收集池末端水中，两侧与废水收集池两侧壁的间隙设有滤网。
5.如权利要求4所述的一种铝合金轮毂废水中涂装漆回收装置，其特征在于：所述的传输带向上倾斜设置，上端连接过滤机进渣口。
6.如权利要求5所述的一种铝合金轮毂废水中涂装漆回收装置，其特征在于：所述的传输带与水平方向成20-60°角。
说明书
一种铝合金轮毂废水中涂装漆回收装置
技术领域
本实用新型涉及铝合金轮毂生产废水处理技术领域，具体涉及一种铝合金轮毂废水中涂装漆回收装置。
背景技术
铝合金轮毂因其重量轻，散热好，尺寸精度高成为汽车轻量化节能发展要求的最佳选择。现有汽车使用的铝合金轮毂很多都是铸造工艺产生的，而铸造铝合金轮毂工艺较为复杂，工序的最后通常为涂装。而目前涂装工序中通常会有较高的喷漆随废水排走，涂装用漆毒性较高，污染较大，直接随废水排掉会严重污染环境。而目前虽然也有一些铝合金轮毂涂装废水的处理工序，但大多不是设计较为复杂，制造和使用成本较高，就是设计过于简单，废水中涂装漆回收效果不好，污染环境。
发明内容
本实用新型所要解决的技术问题，就是针对以上现有技术的不足，而提供的一种铝合金轮毂废水中涂装漆回收装置，该回收装置制造和使用成本较低，设计合理，涂装漆回收充分，便于行业内推广应用。
本实用新型的方案是通过如下技术措施来实现的：

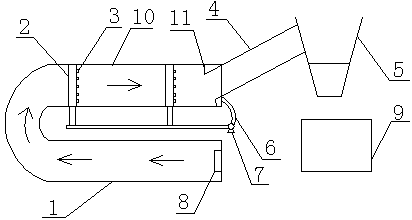

一种铝合金轮毂废水中涂装漆回收装置，包括废水收集池、捞渣设备，其特点在于废水收集池上设有横向的喷水管，喷水管顺水流方向的一侧设有喷水孔，废水收集池末端排水口处设有捞渣设备。
所述的喷水管进水口管道连接水泵，水泵进水管没入捞渣后的废水中。
所述的喷水孔与竖直方向成10-60°角向废水水流方向的水面倾斜。
所述的捞渣设备包括传输带、过滤机、滤渣箱，过滤机底部设有滤渣箱，传输带下端没入废水收集池末端水中，两侧与废水收集池两侧壁的间隙设有滤网。
所述的传输带向上倾斜设置，上端连接过滤机进渣口。
所述的传输带与水平方向成20-60°角。
本实用新型的有益技术效果为：废水收集池上设有横向的喷水管，喷水管顺水流方向的一侧设有喷水孔，喷水孔与竖直方向成10-60°角向废水水流方向的水面倾斜，提高了涂装漆在废水水面顺水流流动的速度，缩短回收时间，提高涂装漆的回收效率，避免涂装漆在水面的聚集;废水收集池末端排水口处设有捞渣设备，捞渣设备包括传输带、过滤机、滤渣箱，过滤机底部设有滤渣箱，传输带向上倾斜设置，上端连接过滤机进渣口，传输带下端没入废水收集池末端水中，两侧与废水收集池两侧壁的间隙设有滤网，可使涂装漆顺传输带传输进入过滤机，传输带与水平方向成20-60°角倾斜设计便于滤掉废水，滤网设计避免涂装漆随废水排走;喷水管进水口管道连接水泵，水泵进水管没入捞渣后的废水中，循环利用废水，避免多余水资源的浪费，并使设计更为简洁、合理。另外，该回收装置制造和使用成本较低，设计合理，涂装漆回收充分，最大限度的减轻了环境污染，便于在行业内大面积推广应用。
