申请日2015.05.08
公开(公告)日2015.07.29
IPC分类号E03F5/14; E03F5/02
摘要
本发明公开了一种拦污栅式污水检查井，包括检查井，设置在所述检查井侧壁上的进水管和出水管，所述进水管管口设置篮式拦污栅，所述篮式拦污栅位于进水管管口一侧的侧壁上开设有与进水管管口相配合的开孔，所述出水管管口设置有拦污箅子，篮式拦污栅和所述拦污箅子均位于检查井腔体内。本发明优点在于解决由于杂物淤积、水流不畅而导致的管道堵塞等问题，使杂物大部分集中在篮式排污栅内，集中并定期清理，清淤工作量小，运行管理方便，有效提高了城市排污系统运行的安全稳定性。
权利要求书

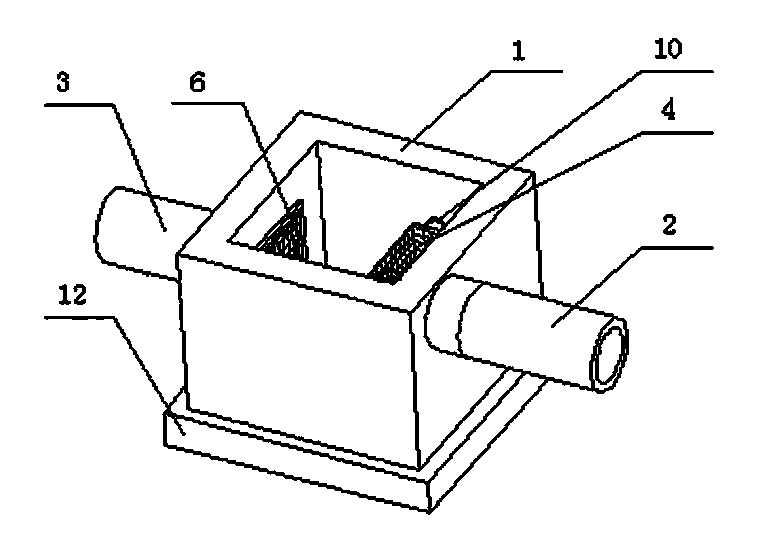

1.一种拦污栅式污水检查井，包括检查井(1)，设置在所述检查井(1)侧壁上的进水管(2)和出水管(3)，其特征在于：所述进水管(2)管口设置篮式拦污栅(4)，所述篮式拦污栅(4)位于进水管(2)管口一侧的侧壁上开设有与进水管(2)管口相配合的开孔(5)，所述出水管(3)管口设置有拦污箅子(6)，篮式拦污栅(4)和所述拦污箅子(6)均位于检查井(1)腔体内。
2.根据权利要求1所述的拦污栅式污水检查井，其特征在于：所述进水管(2)管口与检查井(1)内侧壁平齐，所述篮式拦污栅(4)活动连接在检查井(1)内壁上。
3.根据权利要求2所述的拦污栅式污水检查井，其特征在于：所述篮式拦污栅(4)外侧设置有竖直凸棱(7)，所述检查井(1)内壁上设置有与所述竖直凸棱(7)滑动配合的滑槽(8)。
4.根据权利要求3所述的拦污栅式污水检查井，其特征在于：所述检查井(1)底部设置有用于篮式拦污栅(4)定位的限位块(9)。
5.根据权利要求1所述的拦污栅式污水检查井，其特征在于：所述篮式拦污栅(4)由间距为3-6cm的栅条组成的立方体篮框，顶部为开口结构并设置有提手(10)。
6.根据权利要求1所述的拦污栅式污水检查井，其特征在于：所述出水管(3)管口与检查井(1)内侧壁平齐，所述拦污箅子(6)固定在检查井(1)内壁上。
7.根据权利要求1所述的拦污栅式污水检查井，其特征在于：所述检查井(1)顶部设置有活动盖板(11)。
8.根据权利要求1所述的拦污栅式污水检查井，其特征在于：所述检查井(1)底部设置有基座(12)。
说明书
拦污栅式污水检查井
技术领域
本发明涉及污水检查井，尤其是涉及拦污栅式污水检查井。
背景技术
在市政工程的排水系统中，污水检查井主要用于连接管道、检查维护管道等作用，在城市排水系统中发挥着重要的作用。目前，人们在对检查井的材料、形式、制作方式等方面做出了重大的改进，如中国专利CN103266626A就公开了一种市政公用地下排水排污检查井，该专利通过注塑成型的标准件，使检查井通用化程度提高，施工方便，底座与井身之间采用塑料橡胶材质以提高其抗氧化性及耐腐蚀性等特点。又如中国专利CN103184745A公开了一种方形检查井，该检查井采用加强筋、承载块等部件，承载块可以起到横向受力的作用，和加强筋一起使用，可以使检查井受力能力得到加强。
但是，在以往的污水检查井中，往往只关注检查井的单一功能，即连接管道和维修检查。而目前城市污水均采用分散收集、集中处理的运行管理模式，污水的成分日趋复杂多变，尤其对于合流制的城市排水系统中，雨污水携带的杂物往往会造成主干管网的淤堵，并且会影响到城市污水处理厂的运行管理。因此，将分散收集到的污水采用多点管理，分散整治的方式进行处理，将成为城市排水系统的发展方向。
发明内容
本发明目的在于提供一种拦污栅式污水检查井，用于解决雨污水携带杂物造成城市排污主干管网的淤堵问题。
为实现上述目的，本发明采取下述技术方案：
本发明所述的拦污栅式污水检查井，包括检查井，设置在所述检查井侧壁上的进水管和出水管，所述进水管管口设置篮式拦污栅，所述篮式拦污栅位于进水管管口一侧的侧壁上开设有与进水管管口相配合的开孔，所述出水管管口设置有拦污箅子，篮式拦污栅和所述拦污箅子均位于检查井腔体内。
所述进水管管口与检查井内侧壁平齐，所述篮式拦污栅活动连接在检查井内壁上。
所述篮式拦污栅外侧设置有竖直凸棱，所述检查井内壁上设置有与所述竖直凸棱滑动配合的滑槽。
所述检查井底部设置有用于篮式拦污栅定位的限位块。
所述篮式拦污栅由间距为3-6cm的栅条组成的立方体篮框，顶部为开口结构并设置有提手。
所述出水管管口与检查井内侧壁平齐，所述拦污箅子固定在检查井内壁上。
所述检查井顶部设置有活动盖板。
所述检查井底部设置有基座。
本发明在检查井的进水口处设置篮式拦污栅，在出水口处设置拦污篦子，将雨污水携带的杂物拦截在篮式拦污栅内，并定期对拦污栅及井内截留的杂物进行清理。其优点在于：
1、提供一种具有清污功能的污水检查井，能够解决由于杂物淤积、水流不畅而导致的管道堵塞等问题;
2、对进入排污系统主干管路中的杂物进行初期拦截，使杂物大部分集中在篮式排污栅内，集中并定期清理，清淤工作量小，运行管理方便，有效增加了排污系统的运行安全性;
3、篮式拦污栅和检查井之间采用竖直滑槽滑动连接，可以方便地将篮式拦污栅取出进行清污，或者使用工具通过篮式拦污栅的顶部开口进行清污处理。清污形式多样，灵活方便。
综上所述，本发明是一种集检查井和拦污栅为一体的新型污水检查井，结构简单，造价低廉，使用方便，能够有效提高城市排污系统运行的安全稳定性。
