申请日2015.04.29
公开(公告)日2015.09.09
IPC分类号F28F27/00; F28F25/10
摘要
一种化工污水处理系统上使用的凉水塔，包括横跨于污水池上呈长方体中空结构的支撑框架，以及布设于所述支撑框架上方依次并排布设的四个呈弧形的通风筒，所述通风筒底端与所述支撑框架顶部相连接，所述通风筒的出风口倾斜向上布置，并且每个所述出风口布设有支架，所述支架上布设有风机。所述通风筒的出风口倾斜向上布置，防止所述凉水塔内的风机被竖直向下落入的物体砸坏，雨天时，雨水不容易进入倾斜向上布置的通风口，降低了不同天气对凉水塔工作效率的影响。
权利要求书
1.一种化工污水处理系统上使用的凉水塔，其特征在于：包括横跨于污水池上呈长方体中空结构的支撑框架，以及布设于所述支撑框架上方依次并排布设的四个呈弧形的通风筒，所述通风筒底端与所述支撑框架顶部相连接，所述通风筒的出风口倾斜向上布置，并且每个所述出风口布设有支架，所述支架上布设有风机。
2.如权利要求1所述的一种化工污水处理系统上使用的凉水塔，其特征在于：所述支撑框架的四个侧面都布设挡板。
3.如权利要求2所述的一种化工污水处理系统上使用的凉水塔，其特征在于：所述挡板内壁上布设有温度感应器，以及与所述温度感应器连接的控制器。
4.如权利要求1所述的一种化工污水处理系统上使用的凉水塔，其特征在于：所述风机由太阳能板提供能源，所述太阳能板布设于所述通风筒的弧形外壁上。
5.如权利要求1所述的一种化工污水处理系统上使用的凉水塔，其特征在于：所述出风口布设有与其内径大小相同的安全网。
说明书
一种化工污水处理系统上使用的凉水塔
技术领域
本实用新型涉及机械制造技术领域，具体地是指一种化工污水处理系统上使用的凉水塔。
背景技术
凉水塔是用空气以直接接触方式使热水冷却的设备。在工厂中，为了节约用水和控制水质,把使用后已变热的冷却水(热水)进行冷却然后循环使用,而凉水塔则是最常用的热水冷却设备。
目前，污水处理系统上使用的凉水塔的通风筒竖直方向上布设，所述凉水塔内的风机容易被竖直向下落入的物体砸坏，同时，雨天是雨水通过出风口落入塔内，影响了冷水塔的工作效率。
实用新型内容
本实用新型提供了一种化工污水处理系统上使用的凉水塔，其目的在于主要克服现有的凉水塔的通风筒竖直布设，冷却效果不佳的问题，使用电能等带动风扇转动，不够环保节能的缺点。
为了解决上述技术问题，本实用新型的技术方案如下：

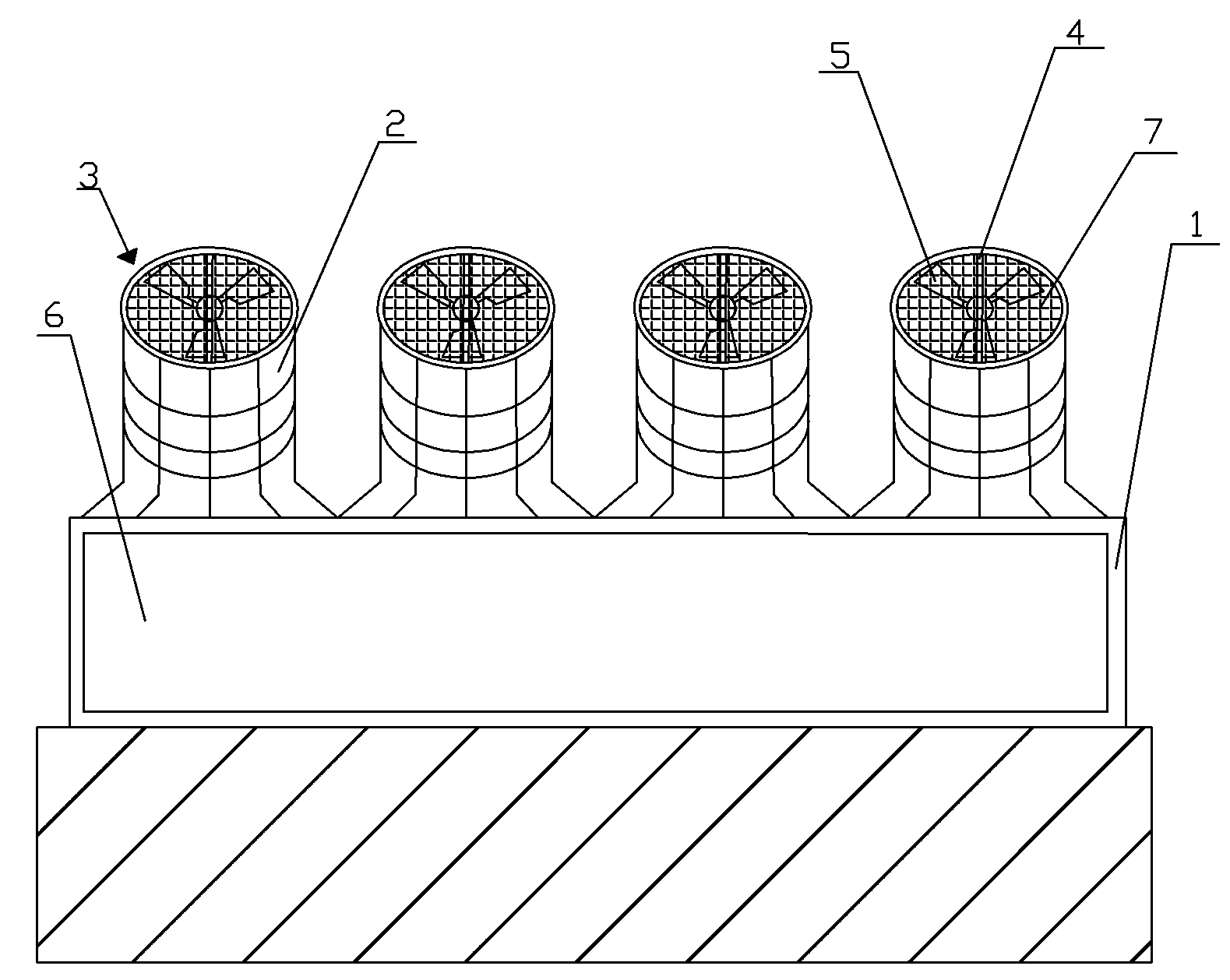

一种化工污水处理系统上使用的凉水塔，包括横跨于污水池上呈长方体中空结构的支撑框架，以及布设于所述支撑框架上方依次并排布设的四个呈弧形的通风筒，所述通风筒底端与所述支撑框架顶部相连接，所述通风筒的出风口倾斜向上布置，并且每个所述出风口布设有支架，所述支架上布设有风机。
所述支撑框架的四个侧面都布设挡板。
所述挡板内壁上布设有温度感应器，以及与所述温度感应器连接的控制器。
所述风机由太阳能板提供能源，所述太阳能板布设于所述通风筒的弧形外壁上。
所述出风口布设有与其内径大小相同的安全网。
由上述对本实用新型的描述可知，和现有技术相比，本实用新型的优点在于：所述通风筒的出风口倾斜向上布置，防止所述凉水塔内的风机被竖直向下落入的物体砸坏，雨天时，雨水不容易进入倾斜向上布置的通风口，降低了不同天气对凉水塔工作效率的影响。所述温度感应器布设于所述支撑框架内，并且连接所述控制器，所述控制器设置一个标准温度，并且由所述太阳能板提供能源，当温度感应器将污水处理池内温度传送给控制器，温度超过标准温度时，所述控制器控制风机启动;温度低于标准温度时，所述控制器控制风机停止，更加节能环保。
