申请日2015.05.08
公开(公告)日2015.08.05
IPC分类号C02F9/14
摘要
本发明公开了一种一体化污水收集、提升及处理泵站，涉及污水处理设备领域。该泵站包括污水处理系统、收集储存提升系统和净水提升系统;收集储存提升系统包括回收储存预制井，回收储存预制井设置有排污进水管道;污水处理系统包括厌氧酸化池、好氧池组件和膜发生反应器，回收储存预制井通过管道与厌氧酸化池相连，膜发生反应器通过管道与好氧池组件连接;净水提升系统包括净水池，膜发生反应器通过管道与净水池连接;净水池内设置有2个潜水式提升泵，所有潜水式提升泵均与一根穿过净水池的排水管道连接。本发明不易污染外界环境，比较环保，不仅能够节约大量电能，降低使用成本，而且不会占用地面面积，合理利用土地，有利于城市规划。
权利要求书

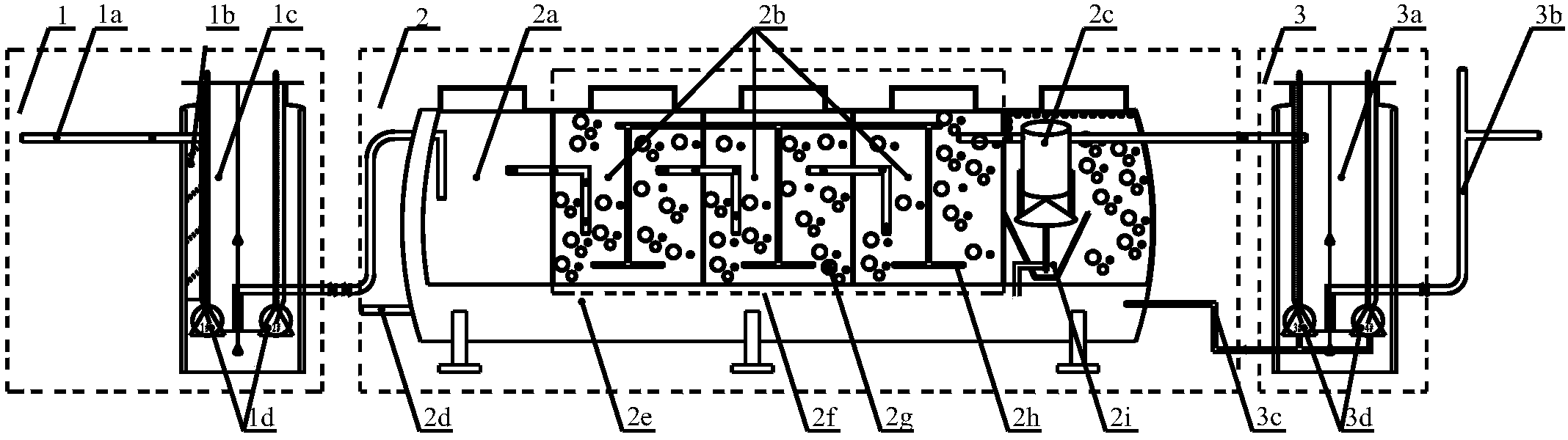

1.一种一体化污水收集、提升及处理泵站，其特征在于：包括 污水处理系统(2)，污水处理系统(2)的两侧分别设置有收集储存 提升系统(1)和净水提升系统(3);
所述收集储存提升系统(1)包括回收储存预制井(1c)，回收储 存预制井(1c)设置有排污进水管道(1a);所述污水处理系统(2) 包括厌氧酸化池(2a)和好氧池组件(2f)，所述回收储存预制井(1c) 通过管道与厌氧酸化池(2a)相连;
所述好氧池组件(2f)包括至少1个好氧池(2b)，厌氧酸化池 (2a)与邻近的好氧池(2b)通过管道连接，相邻好氧池(2b)之间 通过管道连接，所有好氧池(2b)内均设置有曝气装置(2h)，所有 好氧池(2b)内部均设置有悬浮填料(2g);所述污水处理系统(2) 还包括二沉池(2i)，二沉池(2i)内设置有膜发生反应器(2c)，膜 发生反应器(2c)通过管道与所有好氧池(2b)连接;
所述净水提升系统(3)包括净水池(3a)，膜发生反应器(2c) 通过管道与净水池(3a)连接;净水池(3a)内设置有2个潜水式提 升泵(3d)，所有潜水式提升泵(3d)均与一根穿过净水池(3a)的 排水管道(3b)连接;排水管道(3b)为三向管道，其包括与潜水式 提升泵(3d)连接第一输入端、用于与外界净水排放管道连接的第一 输出端、用于与外界净水利用管道连接的第二输出端。
2.如权利要求1所述的一体化污水收集、提升及处理泵站，其 特征在于：所述污水处理系统(2)还包括污泥杂质排放腔(2e)，污 泥杂质排放腔(2e)位于好氧池组件(2f)的底部，膜发生反应器(2c) 通过排污管道与污泥杂质排放腔(2e)连接，污泥杂质排放腔(2e) 设置有污泥排放管(2d)。
3.如权利要求2所述的一体化污水收集、提升及处理泵站，其 特征在于：所述净水提升系统(3)还包括反冲洗装置(3c)，所有潜 水式提升泵(3d)均通过反冲洗装置(3c)与污泥杂质排放腔(2e) 连接。
4.如权利要求1所述的一体化污水收集、提升及处理泵站，其 特征在于：所述收集储存提升系统(1)、污水处理系统(2)和净水 提升系统(3)均位于预制式井筒内部。
5.如权利要求1至4任一项所述的一体化污水收集、提升及处 理泵站，其特征在于：所述排污进水管道(1a)的内部设置有用于过 滤污水的过滤栅导流装置(1b)。
6.如权利要求1至4任一项所述的一体化污水收集、提升及处 理泵站，其特征在于：所述回收储存预制井(1c)内设置有2个污水 提升泵(1d)。
7.如权利要求1至4任一项所述的一体化污水收集、提升及处 理泵站，其特征在于：所述好氧池组件(2f)包括3个横向排布的好 氧池(2b)：第一好氧池、第二好氧池和第三好氧池;所述厌氧酸化 池(2a)与第一好氧池连接。
说明书
一体化污水收集、提升及处理泵站
技术领域
本发明涉及污水处理设备领域，具体涉及一种一体化污水收集、 提升及处理泵站。
背景技术
随着社会的发展，环境保护和水资源危机已经成为世界的关注的 重点;水资源循环使用和环境保护已成为当今科学研究领域的重点课 题，对土地的有效宗合利用也提上了当今城市规划之中。
对于污水处理而言，常用技术为在水资源循环使用过程中，对水 进行提升和过滤。目前，现有的城市市政排水系统处理污水时，将污 水直接通过污水提升泵站输送至污水处理厂，污水处理厂将污水处理 至水质达标后直接排放。
但是，将处理后的污水直接排放会造成水资源的浪费，而且会消 耗污水处理设备的电能，使用成本较高;与此同时，污水从污水提升 泵站输送至距离较远的污水处理厂的过程中、以及排放过程中会出现 污水外流(例如污水跑、冒、渗、滴、漏等)的情形，进而破坏了外 界环境，不利于环保。
发明内容
针对现有技术中存在的缺陷，本发明的目的在于提供一种一体化 污水收集、提升及处理泵站;本发明不易污染外界环境，比较环保， 不仅能够节约大量电能，降低使用成本，而且不会占用地面面积，合 理利用土地，有利于城市规划。
为达到以上目的，本发明提供的一体化污水收集、提升及处理泵 站，包括污水处理系统，污水处理系统的两侧分别设置有收集储存提 升系统和净水提升系统;
所述收集储存提升系统包括回收储存预制井，回收储存预制井设 置有排污进水管道;所述污水处理系统包括厌氧酸化池和好氧池组 件，所述回收储存预制井通过管道与厌氧酸化池相连;
所述好氧池组件包括至少1个好氧池，厌氧酸化池与邻近的好氧 池通过管道连接，相邻好氧池之间通过管道连接，所有好氧池内均设 置有曝气装置，所有好氧池内部均设置有悬浮填料;所述污水处理系 统还包括二沉池，二沉池内设置有膜发生反应器，膜发生反应器通过 管道与所有好氧池连接;
所述净水提升系统包括净水池，膜发生反应器通过管道与净水池 连接;净水池内设置有2个潜水式提升泵，所有潜水式提升泵均与一 根穿过净水池的排水管道连接;排水管道为三向管道，其包括与潜水 式提升泵连接第一输入端、用于与外界净水排放管道连接的第一输出 端、用于与外界净水利用管道连接的第二输出端。
在上述技术方案的基础上，所述污水处理系统还包括污泥杂质排 放腔，污泥杂质排放腔位于好氧池组件的底部，膜发生反应器通过排 污管道与污泥杂质排放腔连接，污泥杂质排放腔设置有污泥排放管。
在上述技术方案的基础上，所述净水提升系统还包括反冲洗装 置，所有潜水式提升泵均通过反冲洗装置与污泥杂质排放腔连接。
在上述技术方案的基础上，所述收集储存提升系统、污水处理系 统和净水提升系统均位于预制式井筒内部。
在上述技术方案的基础上，所述排污进水管道的内部设置有用于 过滤污水的过滤栅导流装置。
在上述技术方案的基础上，所述回收储存预制井内设置有2个污 水提升泵。
在上述技术方案的基础上，所述好氧池组件包括3个横向排布的 好氧池：第一好氧池、第二好氧池和第三好氧池;所述厌氧酸化池与 第一好氧池连接。
与现有技术相比，本发明的优点在于：
(1)与现有技术中单独使用、且位置分开的污水提升泵站和污 水处理厂相比，本发明经过大量的理论研究和实际实验，将跨领域、 跨行业的污水提升设备和污水处理设备结合，精细制定了一体化智能 集成形式的收集储存提升系统、污水处理系统和净水提升系统。收集 储存提升系统将污水进行收集后，通过污水处理系统提升水质，使水 质达到排放标准，最后通过净水提升系统进行二次利用或排放。
因此，本发明能够将污水的收集、处理和提升一体化，污水输送 和处理的时间较短，污水不易外流;不仅不易污染外界环境，比较环 保，而且不会大规模重复提升污水至污水处理厂，节约了大量电能， 降低了使用成本。
综上所述，与现有技术单独使用的污水提升泵站和污水处理厂的 综合相比，本发明将污水的收集、处理和提升一体化，本发明的技术 效果更佳优越。
(2)本发明的收集储存提升系统、污水处理系统和净水提升系 统均位于地下的预制式井筒内部，不会占用地面面积，合理利用了土 地，有利于城市规划。
