申请日2015.05.08
公开(公告)日2015.08.05
IPC分类号C02F3/02; C02F3/32
摘要
一种移动式水产养殖废水处理装置，包括立桩、隔板框架、前隔板、后隔板、左隔板、右隔板、底隔板、人行廊道、曝气系统、排泥系统、光伏风能发电系统、顶棚框架、玻璃钢瓦、保温卷帘、浮床;立桩竖立在水中，可采用木桩或竹竿或硬塑料制成，由四根或多根组成，隔板框架固定在立桩上，前隔板紧挨岸边，后隔板靠近水体中心一侧，左隔板设有进水口，右隔板设有出水口和排泥口，前隔板、后隔板和右隔板上布设有三相分离器;曝气系统包括曝气泵、进气管、布气管、曝气头，排泥系统包括排泥泵、排泥管，前隔板、后隔板、左隔板和右隔板围成的水面上布设有浮床，浮床由木料或竹竿、尼龙绳制成。
权利要求书

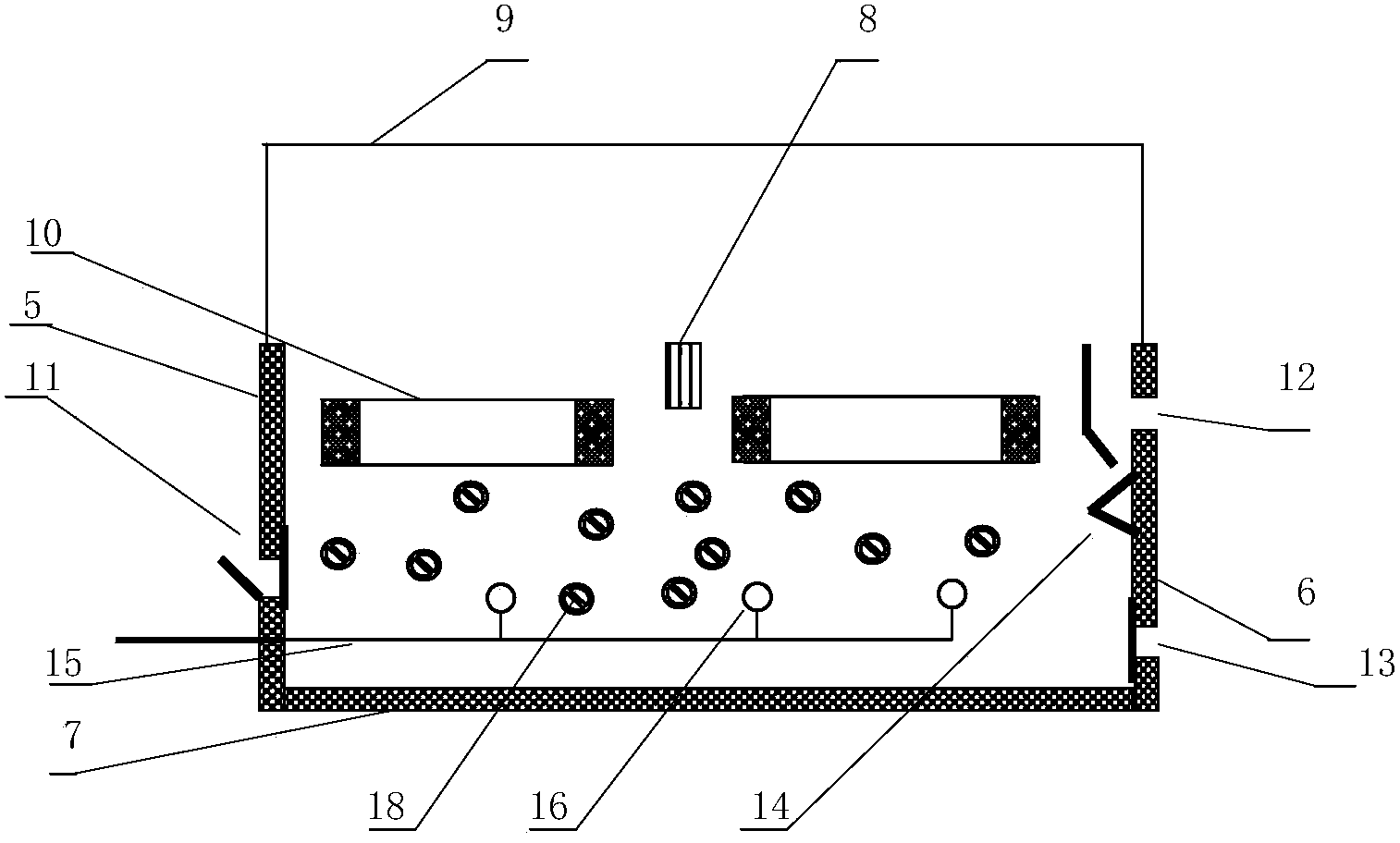

1.一种移动式水产养殖废水处理装置，其特征在于：所述移动式水产养殖 废水处理装置包括立桩(1)、隔板框架(2)、前隔板(3)、后隔板(4)、左隔 板(5)、右隔板(6)、底隔板(7)、人行廊道(8)、曝气系统、排泥系统、光 伏风能发电系统、顶棚框架(9)、玻璃钢瓦、保温卷帘、浮床(10);
所述立桩(1)竖立在水中，可采用木桩或竹竿或硬塑料制成，由四根或多 根组成;
所述隔板框架(2)通过铁丝固定在立桩上，可由木料制成，或者采用不锈 钢材料焊接制成，隔板框架(2)制成长方体结构，可根据水面高低调节其高度;
所述前隔板(3)靠近水体岸边一侧，可由木板制成，或者采用聚氨酯防水 泡沫板制成，前隔板中间设有一扇门，门框上安装保温棉门帘;
所述后隔板(4)靠近水体中心一侧，可由木板制成，或者采用聚氨酯防水 泡沫板制成;
所述左隔板(5)、右隔板(6)与前隔板(3)结构相同，可由木板制成， 或者采用聚氨酯防水泡沫板制成，左隔板(5)下部设有可开关的进水口(11)， 右隔板上部设有出水口(12)，右隔板下部设有排泥口(13);所述进水口(11)、 出水口(12)和排泥口(13)设置有塑料或金属隔网，防止鱼类或其它动物、 杂物进入;出水口(12)设置有排水泵;
所述前隔板(3)、后隔板(4)和右隔板(6)上布设有三相分离器(14);
所述底隔板(7)与前隔板(3)结构相同，可由木板制成，或者采用聚氨 酯防水泡沫板制成;
所述曝气系统包括曝气泵、进气管、布气管(15)、曝气头(16)，曝气 泵安装在隔板框架(2)上，布气管(15)和曝气头(16)布设在底隔板(7) 上部，进气管连接曝气泵和布气管(15);
所述排泥系统包括排泥泵、排泥管，排泥管连接排泥泵和右隔板下部的排 泥口(13)，并把剩余污泥排放到岸上的绿化带中;
所述光伏风能发电系统安装在立桩(1)上并通过电缆与与曝气泵和排泥泵 连接;
所述人行廊道(8)设计成“一”字形，由木板或竹竿制成，两端搭放在岸 上和装置上，人行廊道(8)略高于水面;
所述顶棚框架(9)采用拱形结构，由不锈钢材料焊接制成，固定在隔板框 架(2)上;
所述玻璃钢瓦位于顶棚框架的上部，用聚氨酯胶水使玻璃钢瓦相互粘接并 与顶棚框架粘接，玻璃钢瓦采用透明体;
所述保温卷帘位于玻璃钢瓦的上部，可由稻草秸秆制成，保温卷帘的长度 与前隔板、后隔板的长度相同，通过绳索实现保温卷帘的卷起和摊放;
所述的岸堤上还设置有若干人行台阶(17);
所述的前隔板(3)、后隔板(4)、左隔板(5)和右隔板(6)围成的水 面上布设有浮床(10);
所述浮床(10)由木料或竹竿、尼龙绳制成，具体地，所述浮床(10)的 制作过程为：
①用木料或竹竿制成长方体框架，接头处可用螺丝或钢丝捆扎连接;②用 尼龙绳在长方体框架的上层和下层织成网状，上层网眼大于下层网眼，上下网 眼错开;③在网眼内种植植物;可选用耐寒植物，如黄菖蒲、西伯利亚鸢尾; 或者种植蔬菜，如水芹菜、空心菜;
所述浮床的下部、底隔板上部的水体中设有填料(18)，所述填料的密度 略大于一。
说明书
一种移动式水产养殖废水处理装置
技术领域
本发明涉及水环境治理技术流域，尤其是一种移动式水产养殖废水处理装 置。
背景技术
鱼类等水产产品是人类获得蛋白质的重要来源，随着人口的急速增长，规 模化水产养殖得到了快速的发展，然而，水产养殖过程产生的富含氮磷的废水 排放到河流、湖泊等水体中，容易造成水体的富营养化，当养殖水体不断积累 的氨氮、亚硝态氮等浓度过高时，又会对鱼、虾类产生强烈的毒害作用，甚至 造成死亡，因此，养殖废水的净化及循环再利用成为水产养殖过程中降低水体 污染、节约水资源的一个重要内容，养殖废水的处理也就成为了当前水环境治 理研究的热点。
水产养殖废水的处理既不同于工业、市政等高浓度、难降解废水处理，也 不同于自来水的深度处理，其浓度介于二者之间，具有潜在污染物含量低、水 量大，废水处理后需有利于健康养殖等特点。一些物理、化学技术，如膜技术、 紫外线消毒等，虽有很高效的处理效果，但成本过高，且处理的污染物种类具 有局限性，故只能作为养殖废水处理的辅助手段。冬天温度较低时，很多生物 处理方法很难满足要求。
开发新型的经济、生态、高效、适用型循环水产养殖废水处理技术，对实 现水产养殖业可持续发展及水环境保护具有重要意义。
发明内容
本发明要解决的技术问题是：为了解决水产养殖废水处理的问题，本发明 提供一种结构简单、运行管理方便的移动式水产养殖废水处理装置。
本发明解决其技术问题所采用的技术方案是：本发明的一种移动式水产养 殖废水处理装置包括：立桩、隔板框架、前隔板、后隔板、左隔板、右隔板、 底隔板、人行廊道、曝气系统、排泥系统、光伏风能发电系统、顶棚框架、玻 璃钢瓦、保温卷帘、浮床。
所述立桩竖立在水中，可采用木桩或竹竿或硬塑料制成，由四根或多根组 成。
所述隔板框架固定在立桩上，可由木料制成，或者采用不锈钢材料焊接制 成，隔板框架制成长方体结构，隔板框架可根据水面高低调节其高度。
所述前隔板靠近水体岸边一侧，可由木板制成，或者采用聚氨酯防水泡沫 板制成，前隔板中间设有一扇门，门框上安装保温棉门帘。
所述后隔板靠近水体中心一侧，可由木板制成，或者采用聚氨酯防水泡沫 板制成。
所述左隔板、右隔板与前隔板结构相同，可由木板制成，或者采用聚氨酯 防水泡沫板制成，左隔板下部设有可开关的进水口，右隔板上部设有可开关的 出水口，右隔板下部设有排泥口。所述进水口、出水口和排泥口设置有塑料或 金属隔网，防止鱼类或其它动物、杂物进入。出水口设置有排水泵。
所述前隔板、后隔板和右隔板上布设有三相分离器。
所述底隔板与前隔板结构相同，可由木板制成，或者采用聚氨酯防水泡沫 板制成。
所述曝气系统包括曝气泵、进气管、布气管、曝气头，曝气泵安装在隔板 框架上，布气管和曝气头布设在底隔板上部，进气管连接曝气泵和布气管。
所述排泥系统包括排泥泵、排泥管，排泥管连接排泥泵和右隔板下部的排 泥口，并把剩余污泥排放到岸上的绿化带中。
所述光伏风能发电系统安装在立桩上并通过电缆与与曝气泵和排泥泵连 接。
所述人行廊道成“一”字形，由木板或竹竿制成，两端搭放在岸上和装置 上，人行廊道略高于水面。
所述顶棚框架采用拱形结构，由不锈钢材料焊接制成，固定在隔板框架上。
所述玻璃钢瓦位于顶棚框架的上部，用聚氨酯胶水使玻璃钢瓦相互粘接并 与顶棚框架粘接，玻璃钢瓦采用透明体，白天阳光可以透过透明的玻璃缸瓦照 射到浮箱内。
所述保温卷帘位于玻璃钢瓦的上部，可由稻草等作物秸秆制成，保温卷帘 的长度与前隔板、后隔板的长度相同，通过绳索实现保温卷帘的卷起和摊放， 当白天阳光充足时卷起保温卷帘，阳光照射到浮箱内，使浮箱内内温度升高， 晚上摊放保温卷帘，达到保温的目的。
作为优选，所述的河堤上还设置有若干人行台阶，方便系统的管理和行人 参观行走。
所述的前隔板、后隔板、左隔板和右隔板围成的水面上布设有浮床。
所述浮床由木料或竹竿、尼龙绳制成，具体地，所述浮床的制作过程为：
(1)用木料或竹竿制成长方体框架，接头处可用螺丝或钢丝捆扎连接;
(2)用尼龙绳在长方体框架的上层和下层织成网状，上层网眼大于下层网 眼，上下网眼错开;
(3)在网眼内种植植物;可选用耐寒植物，如黄菖蒲、西伯利亚鸢尾;或 者可以种植蔬菜，如水芹菜、空心菜。
所述浮床的下部、底隔板上部的水体中设有填料，所述填料的密度略大于 一。
本发明的有益效果是打开左隔板下部的进水口，启动右隔板出水口处的排 水泵，废水进入装置内，光伏风能发电系统产生的电能带动曝气泵工作，通过 进气管、布气管和曝气头对水体进行好氧曝气，发生生化反应对废水进行好氧 处理，浮床上种植的水生植物通过发达的根系吸收水体中的富营养物质，进一 步降低COD、N、P等营养物质的含量，装置上的三相分离器实现空气、污泥、 填料和水的分离，处理后的水由右隔板上部的出水口排出，剩余污泥由排泥系 统定期排出;本发明结构简单、运行管理方便，能延长植物的生长周期，提高 净化效率，美化环境，取得较高的经济效益和生态效益。
