申请日2015.04.29
公开(公告)日2015.09.16
IPC分类号B65G25/08
摘要
本发明公开了无漏水污泥输送装置，包括输料筒，输料筒的一端开口、另一端封闭，输料筒连通有进料斗，其中输料筒内部设置有推进活塞块，推进活塞块面向输料筒封闭端的一面连接有推动杆，推动杆远离推进活塞块的一端贯穿输料筒封闭端后连接有联动板，联动板连接有联动杆，还包括丝杆驱动装置，丝杆驱动装置包括驱动电机、丝杆轴、丝杆螺母，驱动电机的旋转输出轴与丝杆轴连接，丝杆螺母套装在丝杆轴上，丝杆螺母同时与联动杆连接。
权利要求书

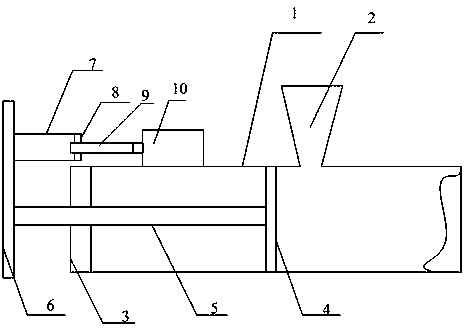

1.无漏水污泥输送装置，其特征在于：包括输料筒(1)，输料筒(1)的一端开口、另一端封闭，输料筒(1)连通有进料斗(2)，其中输料筒(1)内部设置有推进活塞块(4)，推进活塞块(4)面向输料筒(1)封闭端的一面连接有推动杆(5)，推动杆远离推进活塞块(4)的一端贯穿输料筒(1)封闭端后连接有联动板(6)，联动板(6)连接有联动杆(7)，还包括丝杆驱动装置，丝杆驱动装置包括驱动电机(10)、丝杆轴、丝杆螺母，驱动电机的旋转输出轴与丝杆轴(9)连接，丝杆螺母(8)套装在丝杆轴(9)上，丝杆螺母(8)同时与联动杆(7)连接。
2.根据权利要求1所述的无漏水污泥输送装置，其特征在于：所述驱动电机安装在输料筒(1)上。
3.根据权利要求1所述的无漏水污泥输送装置，其特征在于：所述丝杆轴(9)的轴线、联动杆的轴线、推动杆的轴线处于互相平行状态。
4.根据权利要求1所述的无漏水污泥输送装置，其特征在于：推进活塞块与推动杆采用螺钉连接。
5.根据权利要求1所述的无漏水污泥输送装置，其特征在于：推进活塞块为圆形活塞板，输料筒的内径切面为圆形。
说明书
无漏水污泥输送装置
技术领域
本发明涉及环保技术领域，具体是无漏水污泥输送装置。
背景技术
现有的污泥输送装置为无轴的螺旋输送机，其结构为：包括一个凹槽，在凹槽内设置有螺旋结构，该螺旋结构是采用钢板进行螺旋绕制形成，然后采用驱动装置驱动螺旋结构进行旋转，污泥进入凹槽后会在螺旋结构的推动下前进，然而，由于该螺旋结构是没有轴的，螺旋板与凹槽壁之间存在缝隙，因此这种装置会造成凹槽内形成大面积的积水，特别不适合输送含水量高的污泥。
发明内容
本发明的目的在于提供一种无漏水污泥输送装置，不会造成积水效果，适合输送含水量高的污泥。
本发明的目的主要通过以下技术方案实现：无漏水污泥输送装置，包括输料筒，输料筒的一端开口、另一端封闭，输料筒连通有进料斗，其中输料筒内部设置有推进活塞块，推进活塞块面向输料筒封闭端的一面连接有推动杆，推动杆远离推进活塞块的一端贯穿输料筒封闭端后连接有联动板，联动板连接有联动杆，还包括丝杆驱动装置，丝杆驱动装置包括驱动电机、丝杆轴、丝杆螺母，驱动电机的旋转输出轴与丝杆轴连接，丝杆螺母套装在丝杆轴上，丝杆螺母同时与联动杆连接。
上述结构的工作原理为：推进活塞块可以在输料筒内前后自由滑动，进料斗用于输入污泥，驱动电机为正反电机，可以进行正向和反向旋转，驱动电机正转后，丝杆螺母向左侧方向移动，带动联动杆、联动板、推动杆、推进活塞块都向左侧方向移动，此时污泥从进料斗进入输料筒，然后，动电机反转，丝杆螺母向右侧方向移动，带动联动杆、联动板、推动杆、推进活塞块都向右侧方向移动，这样就会造成推进活塞块推动污泥前进，如此反复，就会使得污泥从输料筒的开口端输出，该结构利用活塞原理，保证污泥中的水不会泄漏到。推进活塞块与封闭端之间的区域，使得形成无漏水污泥输送装置，特别适合含水量高的污泥输送。
优选的，所述驱动电机安装在输料筒上。
优选的，所述丝杆轴的轴线、联动杆的轴线、推动杆的轴线处于互相平行状态。
优选的，推进活塞块与推动杆采用螺钉连接，方便拆卸推进活塞块和更换新的推进活塞块。
优选的，推进活塞块为圆形活塞板，输料筒的内径切面为圆形。
本发明的优点在于：结构简单，成本低，使得形成无漏水污泥输送装置，特别适合含水量高的污泥输送。
