申请日2015.08.13
公开(公告)日2015.12.02
IPC分类号C02F1/42; B01J49/00
摘要
软化水处理器树脂提取护理装置，包括：树脂罐、树脂护理脂罐、软化水阀II、快速插头、管道、耐腐泵I、填料箱、耐腐泵II、放空阀、控制阀、排污漏斗。该装置树脂罐树脂出口阀通过快速插头、管道、树脂进口阀与树脂护理脂罐的中部连通，树脂护理脂罐的下部合格树脂出口阀通过管道与树脂罐的顶部连通，同时通过管道、进口阀J、快速插头、软化水阀I与软化水连通，还通过填料进水阀、管道与填料箱连通;从左至右软化水通过软化水阀II、快速插头、管道、进口阀I、耐腐泵I、出口阀I、填料箱、进口阀II、耐腐泵II、出口阀II、控制阀、放空阀、合格树脂出口阀连通。本实用新型用于油田热采注汽软化水树脂提取护理，保证水质合格，保障油田正常注汽生产。
权利要求书

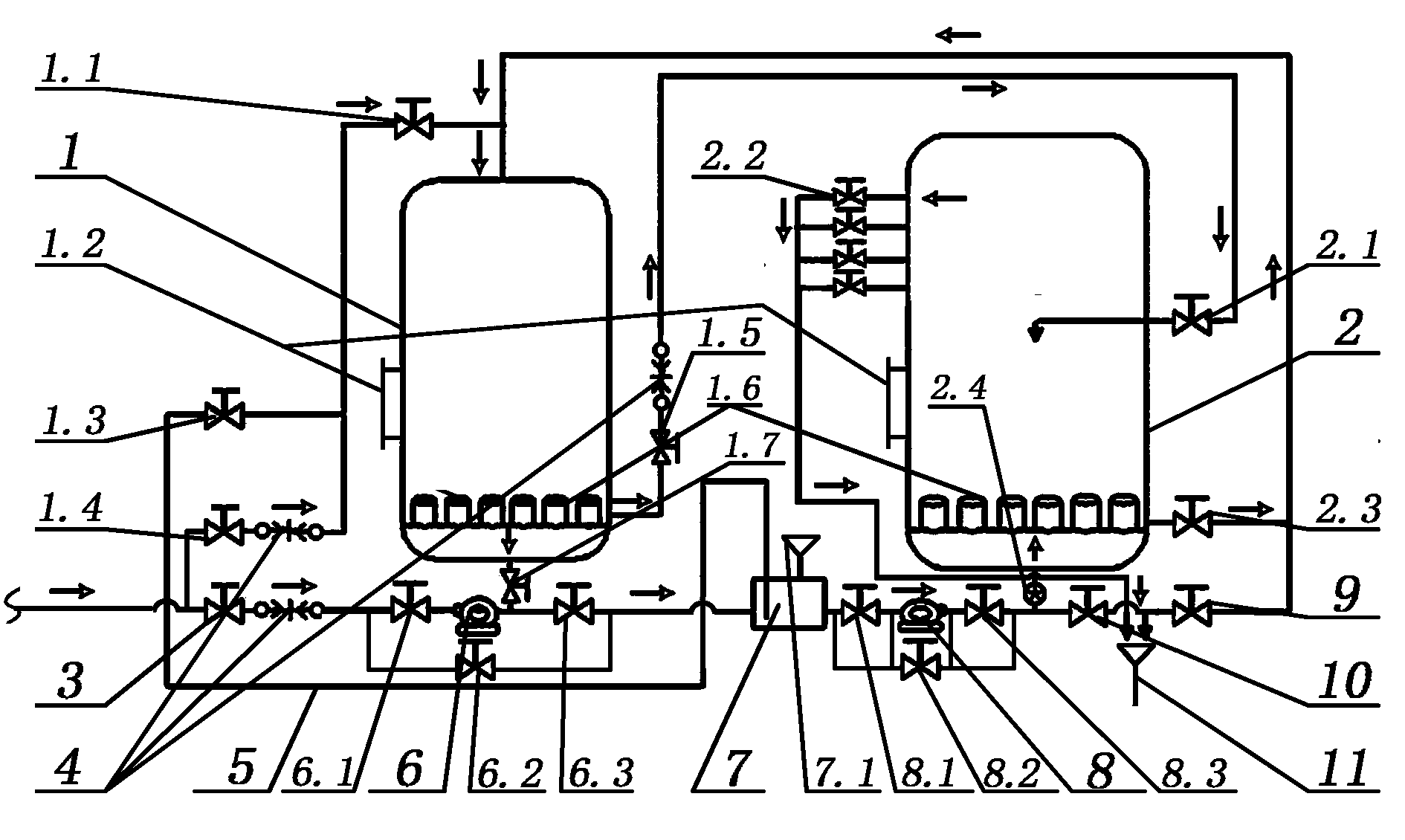

1.一种软化水处理器树脂提取护理装置，包括：树脂罐(1)、树脂护理脂罐(2)、软化水阀II(3)、快速插头(4)、管道(5)、耐腐泵I(6)、填料箱(7)、耐腐泵II(8)、放空阀(9)、控制阀(10)、排污漏斗(11);其特征是：所述软化水处理器树脂提取护理装置树脂罐(1)的树脂出口阀(1.5)通过快速插头(4)、管道(5)、树脂进口阀(2.1)与树脂护理脂罐(2)的中部连通，树脂护理脂罐(2)的下部合格树脂出口阀(2.3)通过管道(5)与树脂罐(1)的顶部连通，同时通过管道(5)、进口阀J(1.1)、快速插头(4)、软化水阀I(1.4)与软化水连通，还通过填料进水阀(1.3)、管道(5)与填料箱(7)连通;从左至右软化水通过软化水阀II(3)、快速插头(4)、管道(5)、进口阀I(6.1)、耐腐泵I(6)、出口阀I(6.3)、填料箱(7)、进口阀II(8.1)、耐腐泵II(8)、出口阀II(8.3)、控制阀(10)、放空阀(9)、合格树脂出口阀(2.3)连通。
2.根据权利要求1所述的软化水处理器树脂提取护理装置，其特征是：所述的树脂罐(1)、树脂护理脂罐(2)的中下部均设有人孔(1.2)，内腔下部均设有集水器(1.6)。
3.根据权利要求1所述的软化水处理器树脂提取护理装置，其特征是：所述的树脂护理脂罐(2)的上部并联设有不同高度的四级树脂筛选阀(2.2)。
4.根据权利要求1所述的软化水处理器树脂提取护理装置，其特征是：所述的树脂罐(1)的底部通过排污阀I(1.7)与耐腐泵I(6)的出口连通。
5.根据权利要求1所述的软化水处理器树脂提取护理装置，其特征是：所述的树脂护理脂罐(2)的底部通过排污阀II(2.4)与耐腐泵II(8)的出口连通。
6.根据权利要求1所述的软化水处理器树脂提取护理装置，其特征是：所述的耐腐泵I(6)的进、出口设有旁通阀I(6.2)。
7.根据权利要求1所述的软化水处理器树脂提取护理装置，其特征是：所述的耐腐泵II(8)的进、出口设有旁通阀I(8.2)。
8.根据权利要求1所述的软化水处理器树脂提取护理装置，其特征是：所述的填料箱(7)顶部设有接料漏斗(7.1)。
9.根据权利要求1所述的软化水处理器树脂提取护理装置，其特征是：所述的装置的下部设有排污漏斗(11)。
说明书
软化水处理器树脂提取护理装置
技术领域
本实用新型涉及油田热采注汽软化水处理器树脂提出护理技术，具体而言是一种软化水处理器树脂提取护理装置。
背景技术
油田热采注汽软化水处理器是确保水质硬度合格的重要装置，为确保水质合格，需要定期把水处理装置停运下来，对软化水处理器进行检修，为了更好的提高树脂的处理能力，需要对树脂进行提取、清洗、筛选、添加等操作。由于孤东采油厂处于黄河下游，水质较差，每三个月就要人工更换、填充一次树脂罐，每次掏、换一个树脂罐就要用六人耗时5～8h，全部检修完，需要四天左右的时间，同时树脂洒落在工作场地，经常造成员工站立不稳碰伤。长期以来油田树脂罐检修、树脂筛选等工作均采用人工操作，人员投入多，职工劳动强度大，存在安全环保隐患，注汽设备停运时间过长，严重制约着油田正常的注汽生产。
发明内容
本实用新型的目的就是针对现有技术存在的上述缺陷，设计一种软化水处理器树脂提取护理装置。
本实用新型是由下述技术方案实现的：
本实用新型包括：树脂罐、树脂护理脂罐、软化水阀II、快速插头、管道、耐腐泵I、填料箱、耐腐泵II、放空阀、控制阀、排污漏斗。所述软化水处理器树脂提取护理装置树脂罐的树脂出口阀通过快速插头、管道、树脂进口阀与树脂护理脂罐的中部连通，树脂护理脂罐的下部合格树脂出口阀通过管道与树脂罐的顶部连通，同时通过管道、进口阀J、快速插头、软化水阀I与软化水连通，还通过填料进水阀、管道与填料箱连通;从左至右软化水通过软化水阀II、快速插头、管道、进口阀I、耐腐泵I、出口阀I、填料箱、进口阀II、耐腐泵II、出口阀II、控制阀、放空阀、合格树脂出口阀连通。
上述软化水处理器树脂提取护理装置中的树脂罐、树脂护理脂罐的中下部均设有人孔，内腔下部均设有集水器。
上述软化水处理器树脂提取护理装置中的树脂护理脂罐的上部并联设有不同高度的四级树脂筛选阀。
上述软化水处理器树脂提取护理装置中的树脂罐的底部通过排污阀I与耐腐泵I的出口连通。
上述软化水处理器树脂提取护理装置中的树脂护理脂罐的底部通过排污阀II与耐腐泵II的出口连通。
上述软化水处理器树脂提取护理装置中的耐腐泵I的进、出口设有旁通阀I。
上述软化水处理器树脂提取护理装置中的耐腐泵II的进、出口设有旁通阀I。
上述软化水处理器树脂提取护理装置中的填料箱顶部设有接料漏斗。
上述软化水处理器树脂提取护理装置中的该装置的下部设有排污漏斗。
本实用新型的有益效果是：适用于油田热采注汽软化水树脂提取护理，保证水质合格，操作方便，节省人力，减轻职工劳动强度，避免安全环保隐患，注汽设备停运时间短，保障油田正常注汽生产。
