申请日2015.06.03
公开(公告)日2015.09.23
IPC分类号C10J3/72; C02F1/04
摘要
本发明公开了一种煤气发生炉旋风除尘器酚水处理装置，包括煤气发生炉;所述煤气发生炉的底部设置炉底气化室，并且炉底气化室通过空气管道连接至空气风机;所述煤气发生炉的侧壁安装煤气出口，并且煤气出口与旋风除尘器通过法兰连接相通;所述煤气进口与旋风除尘器直径未变处外壁设置酚水处理器严密包裹，并且酚水处理器通过酚水蒸汽管连接至空气管道;所述酚水处理器的一侧设置酚水进水管，并且酚水进水管顶部安装有酚水喷头;所述旋风除尘器顶部安装煤气管道，并且底部设置落灰斗;该种新型煤气发生炉旋风除尘器酚水处理装置结构简单，操作方便，运行稳定，不需要处理成本，有良好的经济和社会效益，适合推广使用。

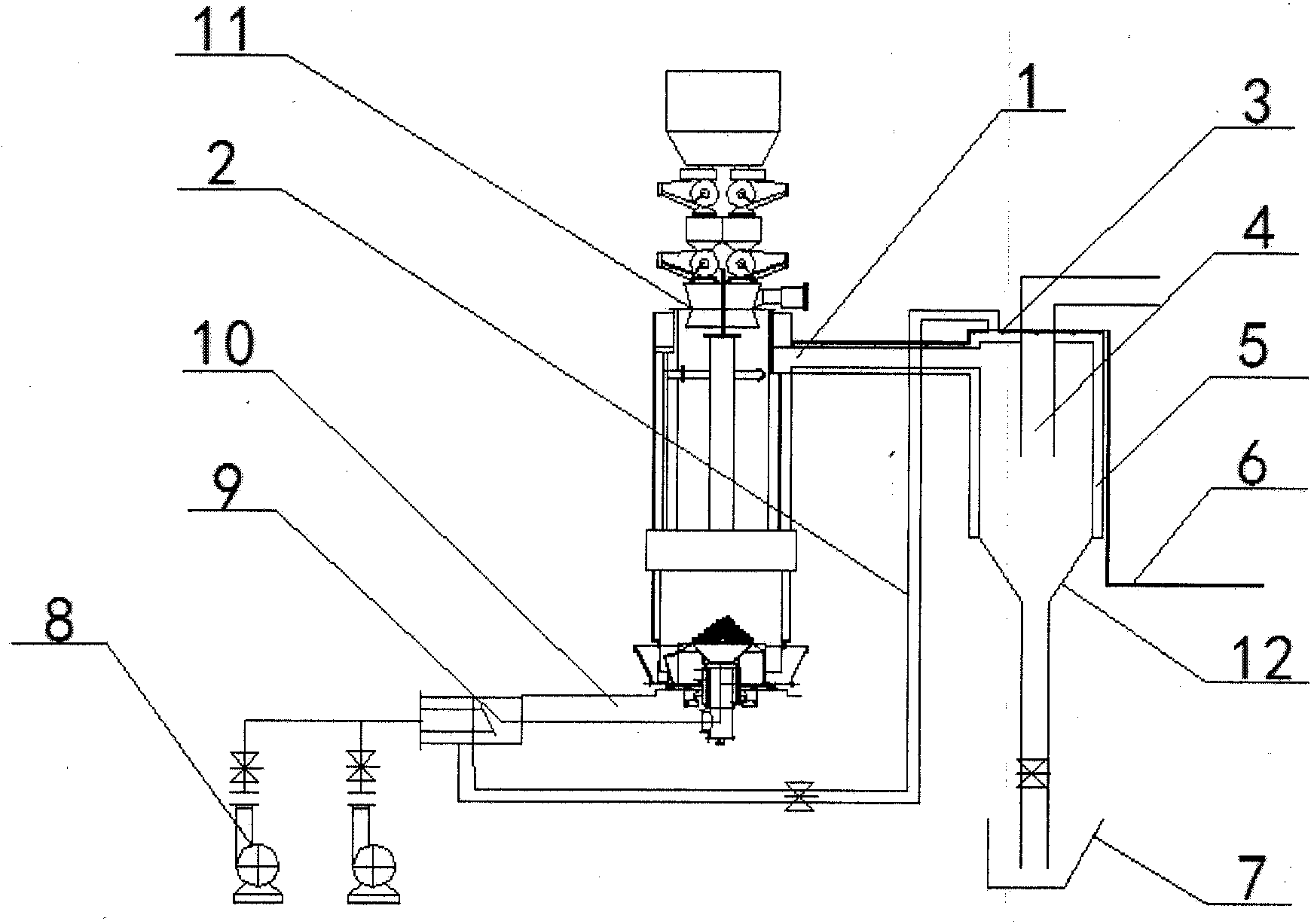

摘要附图
权利要求书
1.一种煤气发生炉旋风除尘器酚水处理装置，包括煤气发生炉(11);其特征在于：所 述煤气发生炉(11)的底部设置炉底气化室(10)，并且炉底气化室(10)通过空气管道(9) 连接至空气风机(8);所述煤气发生炉(11)的侧壁安装煤气出口(1)，并且煤气出口(1) 与旋风除尘器(12)通过法兰连接相通;所述煤气进口(1)与旋风除尘器(12)直径未变处 外壁设置酚水处理器(5)严密包裹，并且酚水处理器(5)通过酚水蒸汽管(2)连接至空气 管道(9);所述酚水处理器(5)的一侧设置酚水进水管(6)，并且酚水进水管(6)顶部 安装有酚水喷头(3);所述旋风除尘器(12)顶部安装煤气管道(4)，并且底部设置落灰 斗(7)。
2.根据权利要求书1所述的一种煤气发生炉旋风除尘器酚水处理装置，其特征在于：所 述煤气管道(4)贯穿酚水处理器(5)连接至旋风除尘器(12)内部呈L型结构，并且煤气 管道(4)与旋风除尘器(12)、落灰斗(7)的中心线位于同一条轴线上。
3.根据权利要求书1或2所述的一种煤气发生炉旋风除尘器酚水处理装置，其特征在于： 所述空气管道(9)是一种带有三通阀的空气管道(9)，并且三通阀连接酚水蒸汽管(2)。
4.根据权利要求书3所述的一种煤气发生炉旋风除尘器酚水处理装置，其特征在于：所 述酚水喷头(3)有均匀间隔的设置在酚水进水管(6)与酚水处理器(5)之间，并且位于旋 风除尘器(12)的顶部和煤气管道(4)的侧壁上。
5.根据权利要求书1或4所述的一种煤气发生炉旋风除尘器酚水处理装置，其特征在于： 所述旋风除尘器(12)是一种带有加长落灰管道，并且呈漏斗型结构的旋风除尘器(12)。
说明书
一种煤气发生炉旋风除尘器酚水处理装置
技术领域
本发明涉及环保设备，是一种操作方便，运行稳定，不需要处理成本，有良好的经济和社会效益的煤气发生炉旋风除尘器酚水处理装置。
背景技术
目前，世界各国在煤气生产过程中，存在一大难题即废水(酚水)污染治理问题.由于煤气废水水质复杂，其含有大量酚、氰、焦油、悬浮物、硫化物、氨氮、氯化物等有害物质，挥发酚高达2700mg/L，故污染浓度高，污染严重，目前国内外对该水的净化，治理尚无先进的技术和设备，虽说我们国内有许多种处理方法，但是除蒸汽脱酚法和焚烧法以外，其他的集中处理方法对污水预处理的要求都很高，而且自身工艺也比较复杂，一次投资较大，对于一些中小型煤气站来说难以承受，即使除蒸汽脱酚法和焚烧法可以勉强处理，但是处理后的水不一定能够排放，难以满足排放标准，脱酚的效率不高，治理不彻底，容易形成二次污染，这正是制约某些脱酚方法推广应用的一个关键问题，因此，针对上述问题提出一种煤气发生炉旋风除尘器酚水处理装置。
发明内容
针对上述现有技术存在问题，本发明提供一种煤气发生炉旋风除尘器酚水处理装置，该煤气发生炉旋风除尘器酚水处理装置结构简单，操作方便，运行稳定，不需要处理成本，脱酚效率高，通过酚水的再利用，彻底解决二次污染问题，解决了背景技术中存在的问题。
为实现上述目的，本发明采用的技术方案是：一种煤气发生炉旋风除尘器酚水处理装置，包括煤气发生炉;所述煤气发生炉的底部设置炉底气化室，并且炉底气化室通过空气管道连接至空气风机;所述煤气发生炉的侧壁安装煤气出口，并且煤气出口与旋风除尘器通过法兰连接相通;所述煤气进口与旋风除尘器直径未变处外壁设置酚水处理器严密包裹，并且酚水处理器通过酚水蒸汽管连接至空气管道;所述酚水处理器的一侧设置酚水进水管，并且酚水进水管顶部安装有酚水喷头;所述旋风除尘器顶部安装煤气管道，并且底部设置落灰斗。
进一步的，所述煤气管道贯穿酚水处理器连接至旋风除尘器内部呈L型结构，并且煤气管道与旋风除尘器、落灰斗的中心线位于同一条轴线上。
进一步的，所述空气管道是一种带有三通阀的空气管道，并且三通阀连接酚水蒸汽管。
进一步的，所述空气管道是一种带有三通阀的空气管道，并且三通阀连接酚水蒸汽管。
进一步的，所述酚水喷头有均匀间隔的设置在酚水进水管与酚水处理器之间，并且位于旋风除尘器的顶部和煤气管道的侧壁上。
进一步的，所述旋风除尘器是一种带有加长落灰管道，并且呈漏斗型结构的旋风除尘器。
本发明的有益效果是：把酚水蒸汽管通过三通阀与空气管道连接，将酚水蒸汽作为气化剂用掉，彻底解决了两段式煤气发生炉的酚水排放问题，风水处理器处理含酚污水的费用低，日常需要小于18kw的电耗外，无其他的运行成本，酚类及其有机物高温分解成二氧化碳和水，可被再次充分利用，有效提高煤气热值，含酚污水在酚水蒸汽管内为负压，避免了酚水和氰化物泄漏造成环境污染，有益于工人健康和改善站区环境，污水在煤气出口经过1100°-1200°的高温处理，完全分解，无二次污染，炉底气化室温度稳定，受气温变化小，调节方便，软化水循环利用，酚水处理器蒸汽产量高，不易结垢，设备可室外布置，投资少，维护费用低，防风、防雨、防尘设计，环境适应性强，并且节约了大量能耗，可实现不停产技术改造，有良好的经济效益和社会效益。
