申请日2015.06.03
公开(公告)日2015.09.23
IPC分类号C02F3/30
摘要
本实用新型涉及一种用于竖向多级AO生态污水处理池的曝气装置，它包括顶部敞口的主箱体，主箱体底部布设有复数个贯通的过流孔;该主箱体侧壁设有至少一个进气管道，进气管道内端与主箱体内腔连通，进气管道外端与供气管路连通。本实用新型的曝气装置呈箱体构造，在竖向AAO池中，向上流动的污水由缺氧层经主箱体进入好氧层，在这个过程中，污水在主箱体内实现对有机物进行好氧降解、多级硝化或反硝化、同步硝化反硝化，去除污水中总氮及硝态氮。

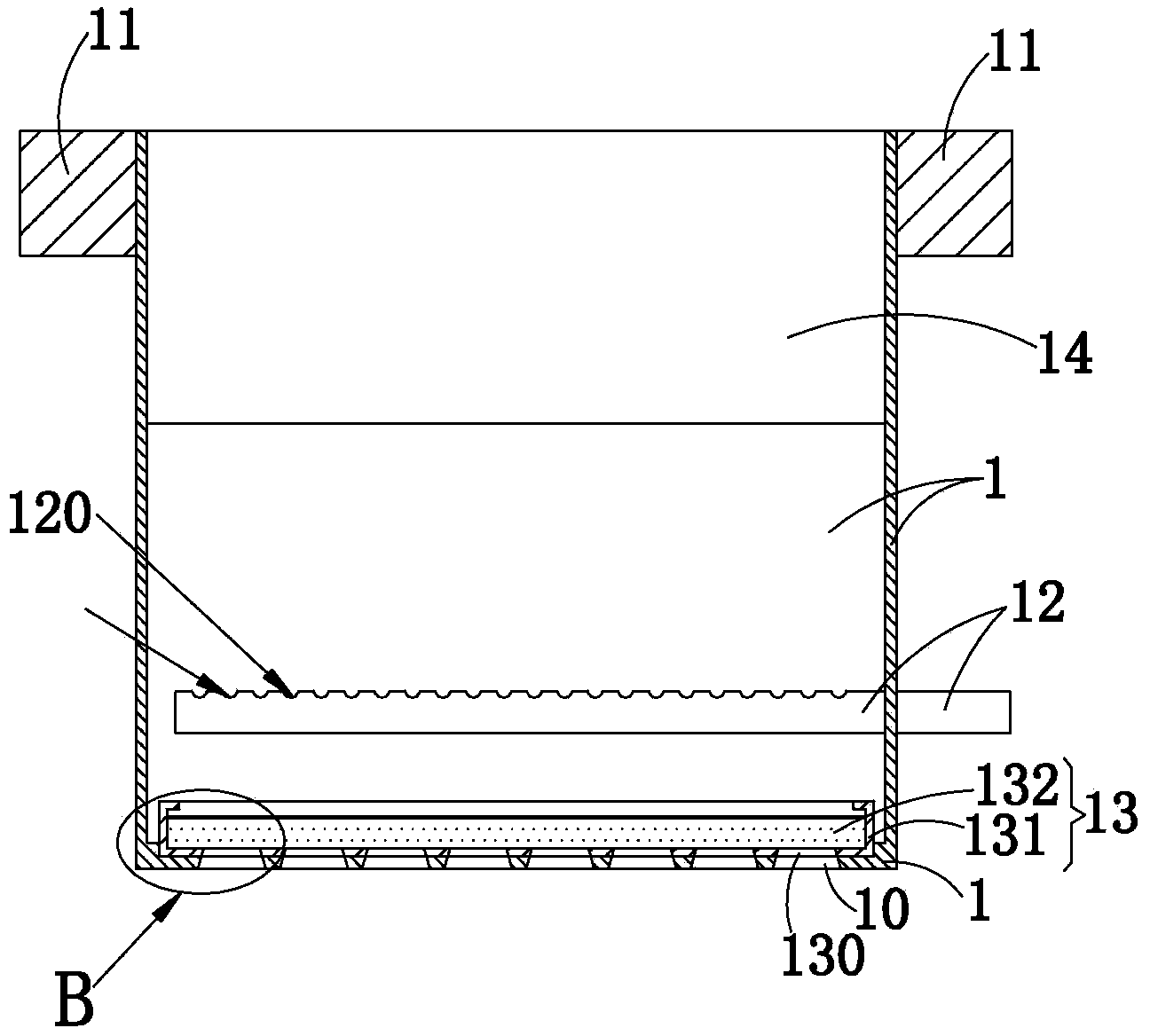

摘要附图
权利要求书
1.用于竖向多级AO生态污水处理池的曝气装置，包括顶部敞口的主箱体，主箱体底部布设有复数个贯通的过流孔;其特征在于：所述主箱体侧壁设有至少一个进气管道，进气管道内端与主箱体内腔连通，进气管道外端与供气管路连通。
2.如权利要求1所述的用于竖向多级AO生态污水处理池的曝气装置，其特征在于：所述进气管道内端设有复数个呈线性的等间距排布的供气孔。
3.如权利要求1所述的用于竖向多级AO生态污水处理池的曝气装置，其特征在于：所述主箱体的内腔底部设有填料机构，该填料机构覆盖所有所述过流孔且设于所述进气管道的下方。
4.如权利要求3所述的用于竖向多级AO生态污水处理池的曝气装置，其特征在于：所述填料机构由装载盒以及装配于装载盒内的填料构成，该装载盒底部设有与所述过流孔一一对应且上下连通的通孔;该填料为好氧型填料或者缺氧型填料。
5.如权利要求1所述的用于竖向多级AO生态污水处理池的曝气装置，其特征在于：所述主箱体对立的两外侧壁顶沿分别固定装配有密度小于污水的浮体。
6.如权利要求1所述的用于竖向多级AO生态污水处理池的曝气装置，其特征在于：所述主箱体对立的两内侧壁之间架设有导流板。
说明书
用于竖向多级AO生态污水处理池的曝气装置
技术领域
本实用新型涉及一种用于污水处理的曝气装置，特别是指一种用于竖向多级AO生态污水处理池的曝气装置。
背景技术
曝气装置是大多数污水处理系统中不可缺少的构件，其主要作用是为污水中供养以达到预期目的。现有的曝气装置多由供气管道构成，结构简单，功能单一，曝气装置曝气范围不明显，且曝气范围内曝气不均匀，致使局部曝气效果较为不理想，进而影响污水的净化效果。
发明内容
本实用新型提供一种用于竖向多级AO生态污水处理池的曝气装置，以克服现有的曝气装置存在的结构简单、功能单一、曝气不均匀的缺点。
本实用新型采用如下技术方案：
用于竖向多级AO生态污水处理池的曝气装置，包括顶部敞口的主箱体，主箱体底部布设有复数个贯通的过流孔;该主箱体侧壁设有至少一个进气管道，进气管道内端与主箱体内腔连通，进气管道外端与供气管路连通。
进一步地：
上述进气管道内端设有复数个呈线性的等间距排布的供气孔。
上述主箱体的内腔底部设有填料机构，该填料机构覆盖所有上述过流孔且设于上述进气管道的下方。进一步地，该填料机构由装载盒以及装配于装载盒内的填料构成，该装载盒底部设有与上述过流孔一一对应且上下连通的通孔;该填料为好氧型填料或者缺氧型填料，好氧型填料承载有丰富的好氧菌群，而缺氧型填料承载有丰富的缺氧菌群，也可以混有厌氧菌群。
上述主箱体对立的两外侧壁顶沿分别固定装配有密度小于污水的浮体。
上述主箱体对立的两内侧壁之间架设有导流板。导流板的一侧下方的填料可以设置为好氧型填料，该侧配置有上述的进气管道;而导流板另一侧下方的填料可以设置为缺氧型填料，该侧不配置进气管道或者配置的进气管道进气量较小;导流板用于分隔以及导向进入主箱体内的污水。
由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：本实用新型的曝气装置呈箱体构造，在竖向AAO池中，向上流动的污水由缺氧层经主箱体进入好氧层，在这个过程中，污水在主箱体内实现对有机物进行好氧降解、多级硝化或反硝化、同步硝化反硝化，去除污水中总氮及硝态氮;主箱体限定了每一曝气单元的有效曝气范围，并使得该范围内曝气均匀。经过该主箱体的污水即进行了一次AO生化处理，使得污水在一次竖向流动中能够发生多次的生化处理，从而大幅度提高污水生化处理的效率，COD的去除效率可以达到85%以上，氨氮去除率可以达到99%以上，总氮的去除率可以达到75%以上。
